    По умолчанию Оторвались провода, помогите разобраться какой от куда

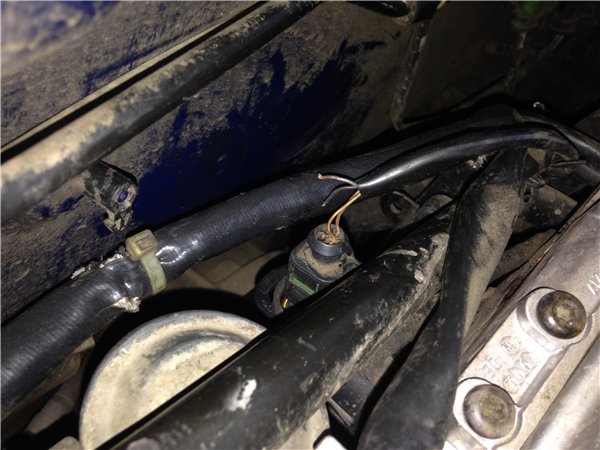

    Поменял тут на днях датчик температуры. Пока старый снял с штекера, порвались проводки.

    Подскажите какой провод куда припаивать.

    У меня прикреплены:
    1-коричневый
    2-оранжевый
    Остались черный и зеленый с полоской. Куда какой ребят?
    Passat B6 2.0FSI `07 tiptronc

  2. #2
    Polo Аватар для Ky6uk_py6uk
    Регистрация
    21.09.2013
    Адрес
    С-Пб
    Возраст
    30
    Сообщений
    364
    Спасибо +
    Получено: 8
    Отправлено: 13

    0 Вы не можете благодарить!

    По умолчанию

    Я бы прогрел, а потом подсоединил,думаю,если бы подсоединил не правильно- он бы не показал температуру двигателя... Может,конечно, это не правильно, но я бы сделал так...
    В любом случае дачтик не сгорит, вкладыши не провернет
    b5 AFN 97гв WVWZZZ3BZWP086802

  3. #3
    Golf Аватар для fenomen999
    Регистрация
    03.03.2010
    Адрес
    Беларусь Гомель
    Возраст
    28
    Сообщений
    626
    Спасибо +
    Получено: 5
    Отправлено: 11

    1 Вы не можете благодарить!

    По умолчанию

    Вот на aebНазвание: DSC_0141.jpg
Просмотров: 46

Размер: 132.9 КбНазвание: DSC_0141.jpg
Просмотров: 46

Размер: 132.9 Кб
    Passat B5 1.8T.ATW.VagCom.Launch-X431master.

  4. #4
    Polo Аватар для maksstranger
    Регистрация
    31.01.2013
    Адрес
    г. Кингисепп, Ленинградская обл.
    Возраст
    30
    Сообщений
    358
    Записей в дневнике
    17
    Спасибо +
    Получено: 51
    Отправлено: 85

    1 Вы не можете благодарить!

    По умолчанию

    Посмотрел сейчас в Elsa для машины из подписи. Контакты 1-3 - канал измерения температуры ДВС для ЭБУ мотора, контакты 2-4 - идут на приборку. А цвета в схеме немного другие:
    1 - коричн./зеленый
    2 - коричн./синий
    3 - черный
    4 - коричневый
    B5 седан, 1997г. 1,8ADR 125 л.с., МКПП - был Polo-sedan, 2014г., 1,6 105 л.с., 09G(6-ст. типтроник) - есть
    VCDS 15.7.1; VAG-Tacho 3.01; K+CAN Commander 3.6; ELSA 4.1, ETKA 7.3

  5. #5
    Lupo Аватар для slaone
    Регистрация
    31.03.2014
    Адрес
    Москва ЗАО
    Возраст
    27
    Сообщений
    177
    Спасибо +
    Получено: 0
    Отправлено: 39

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от fenomen999 Посмотреть сообщение
    Вот на aebНазвание: DSC_0141.jpg
Просмотров: 46

Размер: 132.9 КбНазвание: DSC_0141.jpg
Просмотров: 46

Размер: 132.9 Кб
    так же соединил, заработало вроде нормально. Спасибо тебе!

    --- Добавлено чуть позже ---

    Цитата Сообщение от maksstranger Посмотреть сообщение
    Посмотрел сейчас в Elsa для машины из подписи. Контакты 1-3 - канал измерения температуры ДВС для ЭБУ мотора, контакты 2-4 - идут на приборку. Судя по тому, что оторваны по одному из проводников каждого канала, то подключение проводов значения не имеет, работать будет и так, и так. А цвета в схеме немного другие:
    1 - коричн./зеленый
    2 - коричн./синий
    3 - черный
    4 - коричневый

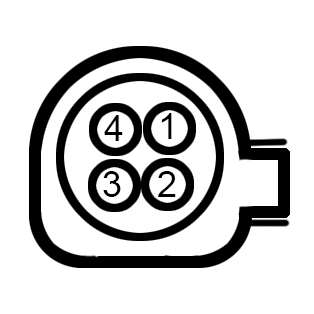

    там и на штекере цифры по другому расположены. это я уже позже увидел, когда коньакты делал. если смотреть по моему рисунку, то черный на 4, зеленый(или синий, фиг пойми его) на 3.
    Passat B6 2.0FSI `07 tiptronc

  6. #6
    Golf Аватар для fenomen999
    Регистрация
    03.03.2010
    Адрес
    Беларусь Гомель
    Возраст
    28
    Сообщений
    626
    Спасибо +
    Получено: 5
    Отправлено: 11

    0 Вы не можете благодарить!

    По умолчанию

    slaone, рости большой)))
