    По умолчанию Поделитесь эл. схемами двигателя... не заводится

    ...на B5 APU с датой выпуска 4 марта 1999 года. Нужно понять куда пропал плюс с блока управления двигателем.

    Буду благодарен за идеи куда копать по ситуации:
    Приехал, заглушил, через 10 минут перестала заводиться. Крутит бодренько, но не заводится. ВагКом не видит контроллер двигателя. Нашли отсутствие питания на блоке. На форсунках плюс есть, на коммутаторе нету. Кинули плюс напрямую на блок управления - ВагКом увидел блок.
    Спасибапажалуста

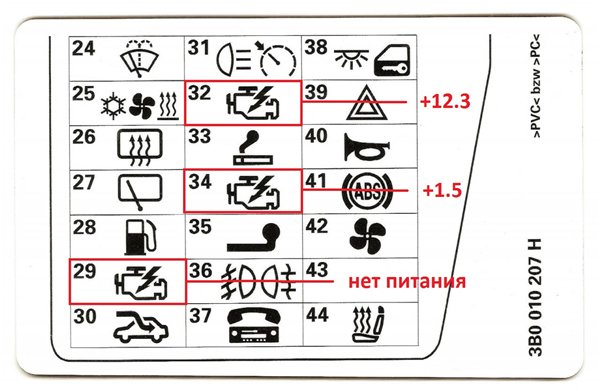

    на блоке предохранителей ситуация следующая


    Последний раз редактировалось BONIFAZI; 01.07.2014 в 11:23.

  2. #2
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    30
    Сообщений
    3,263
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    скачай руководство по своей машине
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  3. #3
    Пушистый Аватар для енот
    Регистрация
    22.12.2006
    Адрес
    Санкт-Петербург
    Возраст
    33
    Сообщений
    20,705
    Спасибо +
    Получено: 1,649
    Отправлено: 1,279

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от BONIFAZI Посмотреть сообщение
    Нужно понять куда пропал плюс с блока управления двигателем.
    Цитата Сообщение от BONIFAZI Посмотреть сообщение
    На форсунках плюс есть, на коммутаторе нету.

    итого - нет постоянного (или переменного ? там два плюса) питания на ЭБУД но при этом от ЭБУД есть импульс на форсунки но нет импульсов на коммутатор ?

    p.s. нужна электросхема блока или его распиновка ?
    362/CDA/NAT/LC8Z
    отвага и безумие.

  4. #4
    Phaeton Аватар для BONIFAZI
    Регистрация
    14.04.2006
    Адрес
    Москва
    Возраст
    42
    Сообщений
    3,787
    Спасибо +
    Получено: 61
    Отправлено: 101

    0 Вы не можете благодарить!

    По умолчанию

    Добавил первый пост.

    Цитата Сообщение от енот Посмотреть сообщение
    итого - нет постоянного (или переменного ? там два плюса) питания на ЭБУД
    Никакого нет в обоих фишках


    Цитата Сообщение от енот Посмотреть сообщение
    p.s. нужна электросхема блока или его распиновка ?
    а можно всё посмотреть? Давай что есть, пригодится.

  5. #5
    Пушистый Аватар для енот
    Регистрация
    22.12.2006
    Адрес
    Санкт-Петербург
    Возраст
    33
    Сообщений
    20,705
    Спасибо +
    Получено: 1,649
    Отправлено: 1,279

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от BONIFAZI Посмотреть сообщение
    Кинули плюс напрямую на блок управления - ВагКом увидел блок.
    напиши ошибки какие появляются.
    Цитата Сообщение от BONIFAZI Посмотреть сообщение
    а можно всё посмотреть?
    внутренней схемы блока нема (и думаю её в принципе нет ни у кого кроме производителя. ибо она никому не нужна). вечером до ELSA доберусь, скину все что есть на APU.
    Цитата Сообщение от BONIFAZI Посмотреть сообщение
    Никакого нет в обоих фишках
    как я понимаю распиновку блока ты уже знаешь.

    --- Добавлено чуть позже ---

    BONIFAZI, блок питает силовое реле J271 (находится в коробке ЭБУД, номер 30). смотрели его ?

    преды 29/32/34 должны быть целыми.
    362/CDA/NAT/LC8Z
    отвага и безумие.

  6. #6
    Phaeton Аватар для BONIFAZI
    Регистрация
    14.04.2006
    Адрес
    Москва
    Возраст
    42
    Сообщений
    3,787
    Спасибо +
    Получено: 61
    Отправлено: 101

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от енот Посмотреть сообщение
    напиши ошибки какие появляются.
    Вываливается куча ошибок только по дроссельной заслонке, от недостатка питания до мех. повреждения. Заслонок в наличии две, менял по очереди. Когда на работающем (колбасящем) моторе их сбрасываешь, то начинает работать немного ровнее. Но через минуту они выскакивают снова.


    Цитата Сообщение от енот Посмотреть сообщение
    как я понимаю распиновку блока ты уже знаешь.


    --- Добавлено чуть позже ---

    Цитата Сообщение от енот Посмотреть сообщение
    блок питает силовое реле J271 (находится в коробке ЭБУД, номер 30). смотрели его ?
    Там три реле...
    Цитата Сообщение от енот Посмотреть сообщение
    преды 29/32/34 должны быть целыми.
    Целы, но... см. 1 пост, там отписал напряжение на них

  7. #7
    Пушистый Аватар для енот
    Регистрация
    22.12.2006
    Адрес
    Санкт-Петербург
    Возраст
    33
    Сообщений
    20,705
    Спасибо +
    Получено: 1,649
    Отправлено: 1,279

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от BONIFAZI Посмотреть сообщение
    тогда про кинули плюс не очень понял. как бы то ни было - вложил распиновку блока М7.1, может чем то сгодится на первоначальном этапе
    Цитата Сообщение от BONIFAZI Посмотреть сообщение
    Там три реле...
    одно из них питающее ЭБУД.

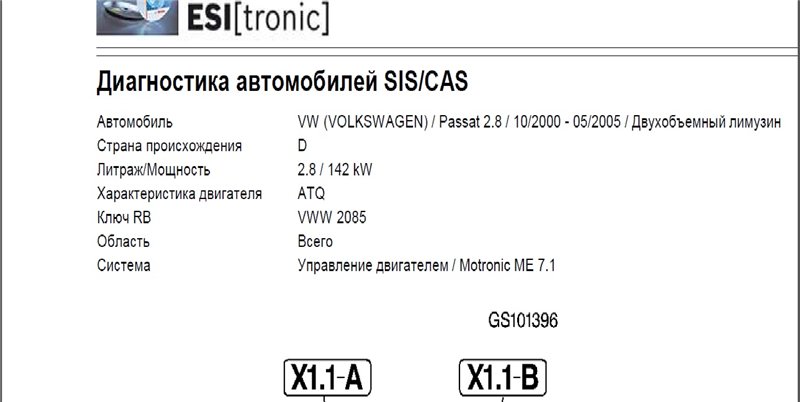

    Motronic ME 7.1.pdf
    362/CDA/NAT/LC8Z
    отвага и безумие.

  8. #8
    Phaeton Аватар для BONIFAZI
    Регистрация
    14.04.2006
    Адрес
    Москва
    Возраст
    42
    Сообщений
    3,787
    Спасибо +
    Получено: 61
    Отправлено: 101

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от енот Посмотреть сообщение
    Motronic ME 7.1.pdf
    Так у меня вроде 7.5

  9. #9
    Golf
    Регистрация
    22.09.2011
    Адрес
    Москва Шаболовка, МО Электрогорск
    Возраст
    42
    Сообщений
    678
    Спасибо +
    Получено: 56
    Отправлено: 90

    0 Вы не можете благодарить!

    По умолчанию

    BONIFAZI, Качество не очень, зато совпадает вплоть до цвета проводов
    Вложения Вложения
    Passat B5 Америкос АКПП DDT AEB 1.8Т 1999 г. WVWMA63B7XE362015 VAG COM 311.2 В Миру Максим

  10. #10
    Пушистый Аватар для енот
    Регистрация
    22.12.2006
    Адрес
    Санкт-Петербург
    Возраст
    33
    Сообщений
    20,705
    Спасибо +
    Получено: 1,649
    Отправлено: 1,279

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от BONIFAZI Посмотреть сообщение
    Так у меня вроде 7.5
    ты прав. вот 7.5
    http://www.webfile.ru/27e82f1485bfc1a2aa08b1f079bbc141
    362/CDA/NAT/LC8Z
    отвага и безумие.

  11. #11
    Phaeton Аватар для BONIFAZI
    Регистрация
    14.04.2006
    Адрес
    Москва
    Возраст
    42
    Сообщений
    3,787
    Спасибо +
    Получено: 61
    Отправлено: 101

    0 Вы не можете благодарить!

    По умолчанию

    енот,
    а ничего что машина март 99? Всё на схеме будет совпадать?

  12. #12
    Пушистый Аватар для енот
    Регистрация
    22.12.2006
    Адрес
    Санкт-Петербург
    Возраст
    33
    Сообщений
    20,705
    Спасибо +
    Получено: 1,649
    Отправлено: 1,279

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от BONIFAZI Посмотреть сообщение
    а ничего что машина март 99?
    в деталях думаю что может различаться (доп пины на управление СВВ, системой вентиляции ББ и т.д.), но не критично (и не по основным пинам) в рамках общего семейства блоков работающих на МЕ7.5
    362/CDA/NAT/LC8Z
    отвага и безумие.

  13. #13
    Phaeton Аватар для BONIFAZI
    Регистрация
    14.04.2006
    Адрес
    Москва
    Возраст
    42
    Сообщений
    3,787
    Спасибо +
    Получено: 61
    Отправлено: 101

    0 Вы не можете благодарить!

    По умолчанию

    енот,
    А из какой программы вот такие картинки получаются? Её можно где-нибудь скачать?



  14. #14
    Passat Аватар для tosha2042
    Регистрация
    02.09.2010
    Адрес
    Пермь
    Возраст
    34
    Сообщений
    1,780
    Спасибо +
    Получено: 525
    Отправлено: 37

    0 Вы не можете благодарить!

    По умолчанию

    BONIFAZI, это из Bosch KTS, но получится скинуть не раньше чем завтра
    ОБЯЗАТЕЛЬНО!!!Перед запросом вина узнаём по БАЗЕ здесь: http://my-vin.ru/. ОБЯЗАТЕЛЬНО!!!


  15. #15
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    43
    Сообщений
    14,049
    Записей в дневнике
    2
    Спасибо +
    Получено: 168
    Отправлено: 52

    0 Вы не можете благодарить!

    По умолчанию

    На данный момент, две версии неисправности.
    1. Из-за глючной нештатной сигналки +12 не доходит до толстого черно/синего провода бензомозга.
    2. Неисправность на плате внутри бензомозга.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  16. #16
    Passat Аватар для tosha2042
    Регистрация
    02.09.2010
    Адрес
    Пермь
    Возраст
    34
    Сообщений
    1,780
    Спасибо +
    Получено: 525
    Отправлено: 37

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от BONIFAZI Посмотреть сообщение
    А из какой программы вот такие картинки получаются? Её можно где-нибудь скачать?
    лови

    посмотри и скажешь - может чаво ещё надо
    ОБЯЗАТЕЛЬНО!!!Перед запросом вина узнаём по БАЗЕ здесь: http://my-vin.ru/. ОБЯЗАТЕЛЬНО!!!


  17. #17
    Phaeton Аватар для BONIFAZI
    Регистрация
    14.04.2006
    Адрес
    Москва
    Возраст
    42
    Сообщений
    3,787
    Спасибо +
    Получено: 61
    Отправлено: 101

    0 Вы не можете благодарить!

    По умолчанию

    tosha2042,
    Спасибо! Я правильно понимаю, что эту программулину на комп не поставить и работает она только со сканером?

    ПЫС Проблему решил - глюк очень хитро установленной нештатной сигнализации.

  18. #18
    Passat Аватар для tosha2042
    Регистрация
    02.09.2010
    Адрес
    Пермь
    Возраст
    34
    Сообщений
    1,780
    Спасибо +
    Получено: 525
    Отправлено: 37

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от BONIFAZI Посмотреть сообщение
    tosha2042,
    Спасибо! Я правильно понимаю, что эту программулину на комп не поставить и работает она только со сканером?
    поставить можно, но весит больше 20 гигов, это ещё 2012.1. а последние ещё больше. при этом нет ещё и рем.базы, только схемы и каталожные номера по БОШ.


    Цитата Сообщение от BONIFAZI Посмотреть сообщение
    ПЫС Проблему решил - глюк очень хитро установленной нештатной сигнализации.
    а ларчик открывался просто
    ОБЯЗАТЕЛЬНО!!!Перед запросом вина узнаём по БАЗЕ здесь: http://my-vin.ru/. ОБЯЗАТЕЛЬНО!!!


  19. #19
    Passat Аватар для taxi6363
    Регистрация
    04.02.2009
    Адрес
    крайний север
    Возраст
    53
    Сообщений
    1,616
    Записей в дневнике
    1
    Спасибо +
    Получено: 28
    Отправлено: 4

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от TheTERMINATOR Посмотреть сообщение
    На данный момент, две версии неисправности.
    1. Из-за глючной нештатной сигналки +12 не доходит до толстого черно/синего провода бензомозга.
    2. Неисправность на плате внутри бензомозга.
    вы мне подсказали про дверь как устранить блокировку,помните?но что то не выходит.если не трудно посмотрите схему.можно через л.с. не найду 2 черных провода для разблокировки.
    Изображения Изображения
    пока без лошадный.но поиск рулит.
