    По умолчанию Ищем плюс в плате центрального плафона подсветки салона

    Всем привет!
    Собственно, не имея глубоких познаний в электротехнике и, соответственно, специального прибора для замеров, вопрос в следующем: На фото - обратная сторона центрального плафона подсветки.

    Название: IMG_20140619_224615.jpg
Просмотров: 71

Размер: 99.8 Кб

    На фото под №1: Трехпиновый разъем питания ламп подсветки плафона. Где здесь плюс?
    На фото под №2: Кнопка включения лампы для чтения с водительской стороны. Какие два из трёх контактов замыкаются, когда кнопка нажата, а какие замыкаются, когда кнопка отжата?
    Спасибо за оперативный ответ.
    Машина в подписи...
    VW Passat B5+, 2004 г.в., 1.8 T, AWM, EZS, ГБО4

  2. #2
    Passat Аватар для noxeone
    Регистрация
    10.05.2011
    Сообщений
    1,352
    Записей в дневнике
    1
    Спасибо +
    Получено: 148
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    Блин, вот я забыл, хотя недавно паял тоже...
    В общем чтобы найти плюс - подсоедини штекер, и мультиметром потыкай.
    Чтобы найти какие замыкаются/размыкаются - нажимаешь кнопки и прозваниваешь. Или у тебя кнопки дохлые?
    Passat B5 седан 1998г, 1.6 AHL, мкпп DCN
    Эксперимент с силиконовыми пыльниками ШРУСа из Китая - http://passat-b5.ru/entry.php?b=1656

  3. #3
    Lupo Аватар для ganjman
    Регистрация
    14.06.2012
    Адрес
    г. Кулебаки, Нижегородская область
    Возраст
    40
    Сообщений
    180
    Спасибо +
    Получено: 4
    Отправлено: 49

    0 Вы не можете благодарить!

    По умолчанию

    noxeone, я ж в начале пояснил, что ни прибора ни знаний не имею )))
    VW Passat B5+, 2004 г.в., 1.8 T, AWM, EZS, ГБО4

  4. #4
    Passat Аватар для noxeone
    Регистрация
    10.05.2011
    Сообщений
    1,352
    Записей в дневнике
    1
    Спасибо +
    Получено: 148
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ganjman Посмотреть сообщение
    noxeone, я ж в начале пояснил, что ни прибора ни знаний не имею )))
    А, не заметил.
    Тогда если никто не ответит, завтра свой сниму посмотрю и скажу.
    Passat B5 седан 1998г, 1.6 AHL, мкпп DCN
    Эксперимент с силиконовыми пыльниками ШРУСа из Китая - http://passat-b5.ru/entry.php?b=1656

  5. #5
    Touareg Аватар для Ragim
    Регистрация
    04.02.2012
    Адрес
    Когалым
    Возраст
    29
    Сообщений
    2,614
    Спасибо +
    Получено: 150
    Отправлено: 190

    1 Вы не можете благодарить!

    По умолчанию

    Средний должен быть минус, крайний слева-появляется плюс при открытии двери, крайний справа плюс при нажатии кнопки. При нажатии кнопки замыкаются центральный и правый контакты, при отжатии -никакие не замыкаются. П.с. купи тестер-копейки стоит, всегда нужная вещь.
    PASSAT B5 1.9 AHU 1998 продан
    PASSAT B5+ 2.0 AZM 2004

  6. #6
    Lupo Аватар для ganjman
    Регистрация
    14.06.2012
    Адрес
    г. Кулебаки, Нижегородская область
    Возраст
    40
    Сообщений
    180
    Спасибо +
    Получено: 4
    Отправлено: 49

    0 Вы не можете благодарить!

    По умолчанию

    Ragim, спасибо, все понятно...
    VW Passat B5+, 2004 г.в., 1.8 T, AWM, EZS, ГБО4

  7. #7
    Polo
    Регистрация
    21.05.2014
    Адрес
    г.Киров
    Возраст
    35
    Сообщений
    340
    Спасибо +
    Получено: 23
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    плюс постоянный в середине разьема,по краям минуса
    Пасся Б5 99г.в 1.6 AHL.АКПП была-стоит МКПП,ABS,климат.до этого Пасся Б3

  8. #8
    Touareg Аватар для Ragim
    Регистрация
    04.02.2012
    Адрес
    Когалым
    Возраст
    29
    Сообщений
    2,614
    Спасибо +
    Получено: 150
    Отправлено: 190

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Серый Волк. Посмотреть сообщение
    плюс постоянный в середине разьема,по краям минуса
    Тестером определил? Странно, обычно на концевике двери при открытии плюс появляется...
    PASSAT B5 1.9 AHU 1998 продан
    PASSAT B5+ 2.0 AZM 2004

  9. #9
    Lupo Аватар для ganjman
    Регистрация
    14.06.2012
    Адрес
    г. Кулебаки, Нижегородская область
    Возраст
    40
    Сообщений
    180
    Спасибо +
    Получено: 4
    Отправлено: 49

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Серый Волк. Посмотреть сообщение
    плюс постоянный в середине разьема,по краям минуса
    центральный провод к клемме разъема - красно-черный... Это тоже говорит в пользу такого утверждения?
    VW Passat B5+, 2004 г.в., 1.8 T, AWM, EZS, ГБО4

  10. #10
    Pointer
    Регистрация
    23.01.2013
    Возраст
    29
    Сообщений
    76
    Спасибо +
    Получено: 0
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

    По моему проще проверить лампочкой, я лично подрезал скраю изоляцию, когда для радар детектора выводил питание, потом естественно изолировал
    VW Passat 2001г.в. 1,8Т AWT АКПП

  11. #11
    Polo
    Регистрация
    21.05.2014
    Адрес
    г.Киров
    Возраст
    35
    Сообщений
    340
    Спасибо +
    Получено: 23
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ganjman Посмотреть сообщение
    центральный провод к клемме разъема - красно-черный... Это тоже говорит в пользу такого утверждения?
    управление потребителем массой проще и в случае КЗ в цепи потребитель(в данном случае лампа)будет работать напостоянку.
    Пасся Б5 99г.в 1.6 AHL.АКПП была-стоит МКПП,ABS,климат.до этого Пасся Б3

  12. #12
    Passat Аватар для noxeone
    Регистрация
    10.05.2011
    Сообщений
    1,352
    Записей в дневнике
    1
    Спасибо +
    Получено: 148
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    Ребята, что-то вы запутали человека.
    Если ты хочешь подключить освещение к этим контактам (как в принципе большинство и делает), тогда проще использовать пайку самой лампочки:
    Название: 3.jpg
Просмотров: 47

Размер: 49.8 Кб
    Получается кнопка соединяет не "+", а "-". Кстати такая система вроде по всей машине сделана.
    Passat B5 седан 1998г, 1.6 AHL, мкпп DCN
    Эксперимент с силиконовыми пыльниками ШРУСа из Китая - http://passat-b5.ru/entry.php?b=1656

  13. #13
    Polo
    Регистрация
    21.05.2014
    Адрес
    г.Киров
    Возраст
    35
    Сообщений
    340
    Спасибо +
    Получено: 23
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от noxeone Посмотреть сообщение
    Получается кнопка соединяет не "+", а "-".
    да.один минус постоянный а второй подрубаемый на кнопке висят.и в зависимости от положения лампа либо постоянно горит либо при открытии дверей
    Пасся Б5 99г.в 1.6 AHL.АКПП была-стоит МКПП,ABS,климат.до этого Пасся Б3

  14. #14
    Touareg Аватар для Ragim
    Регистрация
    04.02.2012
    Адрес
    Когалым
    Возраст
    29
    Сообщений
    2,614
    Спасибо +
    Получено: 150
    Отправлено: 190

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Серый Волк. Посмотреть сообщение
    управление потребителем массой проще и в случае КЗ в цепи потребитель(в данном случае лампа)будет работать напостоянку.
    Массой проще, не спорю, так безопасней. Но при открытии двери на плафон приходит плюс, это я точно знаю, так как синналку сам ставил.
    PASSAT B5 1.9 AHU 1998 продан
    PASSAT B5+ 2.0 AZM 2004

  15. #15
    Polo
    Регистрация
    21.05.2014
    Адрес
    г.Киров
    Возраст
    35
    Сообщений
    340
    Спасибо +
    Получено: 23
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Ragim Посмотреть сообщение
    Но при открытии двери на плафон приходит плюс
    три провода,три лампочки...для включения боковой(так называемая для чтения)все же что подается через кнопку +или-?!если следовать твоей логике то при закрытой двери ни одна из ламп включаться принудительно не должны.так получается?
    З.Ы.опыта в автоэлектрике 14 лет.конкретно с одними проводами работаю 5 лет.не хвастаюсь,так краткое резюме.
    З.З.Ы-Концевики дверей,провод-Коричневый/белый,полярность-Отрицательная,находится на разъеме за левой боковиной
    Пасся Б5 99г.в 1.6 AHL.АКПП была-стоит МКПП,ABS,климат.до этого Пасся Б3

  16. #16
    Touareg Аватар для Ragim
    Регистрация
    04.02.2012
    Адрес
    Когалым
    Возраст
    29
    Сообщений
    2,614
    Спасибо +
    Получено: 150
    Отправлено: 190

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Серый Волк. Посмотреть сообщение
    три провода,три лампочки...для включения боковой(так называемая для чтения)все же что подается через кнопку +или-?!если следовать твоей логике то при закрытой двери ни одна из ламп включаться принудительно не должны.так получается?
    З.Ы.опыта в автоэлектрике 14 лет.конкретно с одними проводами работаю 5 лет.не хвастаюсь,так краткое резюме.
    З.З.Ы-Концевики дверей,провод-Коричневый/белый,полярность-Отрицательная,находится на разъеме за левой боковиной

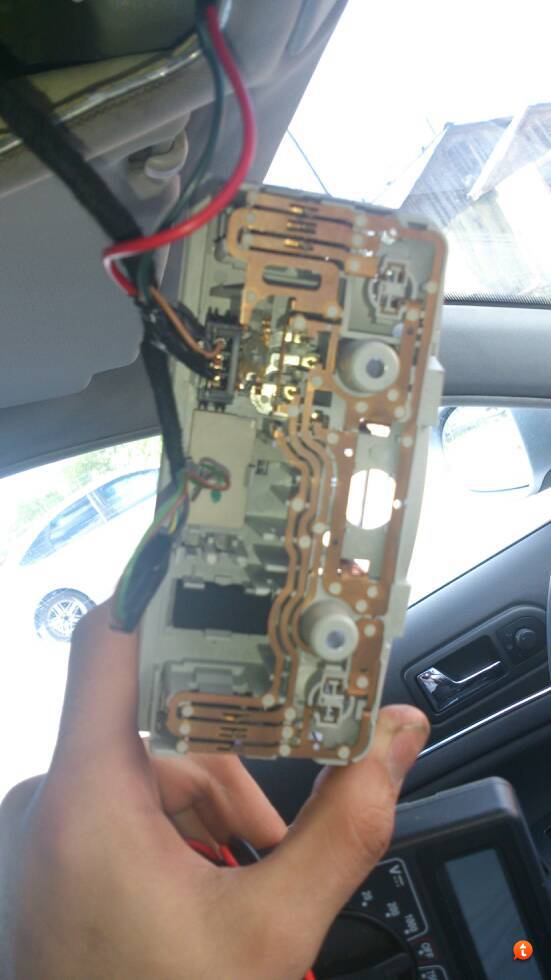

    Не поленился и снял плафон


    У меня чуть по другому, но суть таже. Центральный это постоянный минус(замер на короткое замыкание при помощи тестера на крышу автомобиля, зуммер запищал)вывод- минус постоянный. Далее при открытии двери на крайний боковой контакт приходит плюс 12в(с этого же контакта взял плюс на сигналку). А при нажатии кнопки на 4 контакт идет плюс 12. Как то так...
    Изображения Изображения
    PASSAT B5 1.9 AHU 1998 продан
    PASSAT B5+ 2.0 AZM 2004

  17. #17
    Polo
    Регистрация
    21.05.2014
    Адрес
    г.Киров
    Возраст
    35
    Сообщений
    340
    Спасибо +
    Получено: 23
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Название: fggh.JPG
Просмотров: 55

Размер: 119.4 Кбкрасно черный плюс,второй пин на разьеме.сколько пассатов ковырял-у всех так
    Пасся Б5 99г.в 1.6 AHL.АКПП была-стоит МКПП,ABS,климат.до этого Пасся Б3

  18. #18
    Passat Аватар для noxeone
    Регистрация
    10.05.2011
    Сообщений
    1,352
    Записей в дневнике
    1
    Спасибо +
    Получено: 148
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Серый Волк. Посмотреть сообщение
    Название: fggh.JPG
Просмотров: 55

Размер: 119.4 Кбкрасно черный плюс,второй пин на разьеме.сколько пассатов ковырял-у всех так
    Все правильно, все светильники наши так устроены. + подается всегда, а на землю замыкают кнопки/микрики и т.д.
    Passat B5 седан 1998г, 1.6 AHL, мкпп DCN
    Эксперимент с силиконовыми пыльниками ШРУСа из Китая - http://passat-b5.ru/entry.php?b=1656
