    По умолчанию Подключение блока ABS на столе

    Целью данного эксперимента послужила неисправность данного агрегата на audi a6 одного хорошего человека , неисправность блока была типична , отсутствие связи с блоком , неисправность на приборке и аварийный режим на автоматической коробке.

    После проделанной процедуры очень хорошо описанной terco http://passat-b5.ru/showthread.php?t=151674

    Блок успешно ожил , но проездил не долго , проверив связь с блоком увидел ошибку по правому переднему датчику ,прозвонив колодку обнаружил что все датчики имеют сопротивление 1,4 кОм следовательно снова неисправен блок .

    И тут началось самое интересное , нашел схему на каком то зарубежном сайте немного перерисовал и сравнил с нашей схемой от паськи , в результате нашел отличия только по подключению датчиков , на рестйле ,дорестайле и ауди с автоматической коробкой .

    Вот собственно сама схема подключения блока :

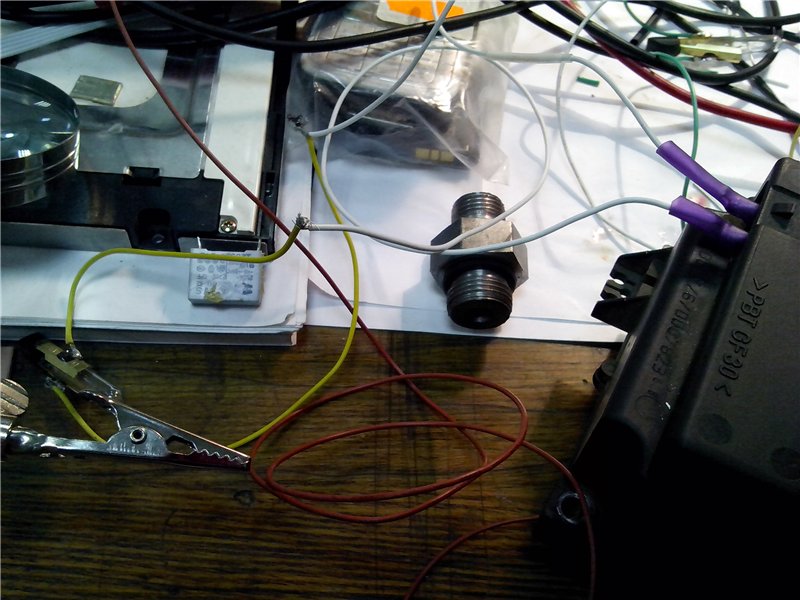

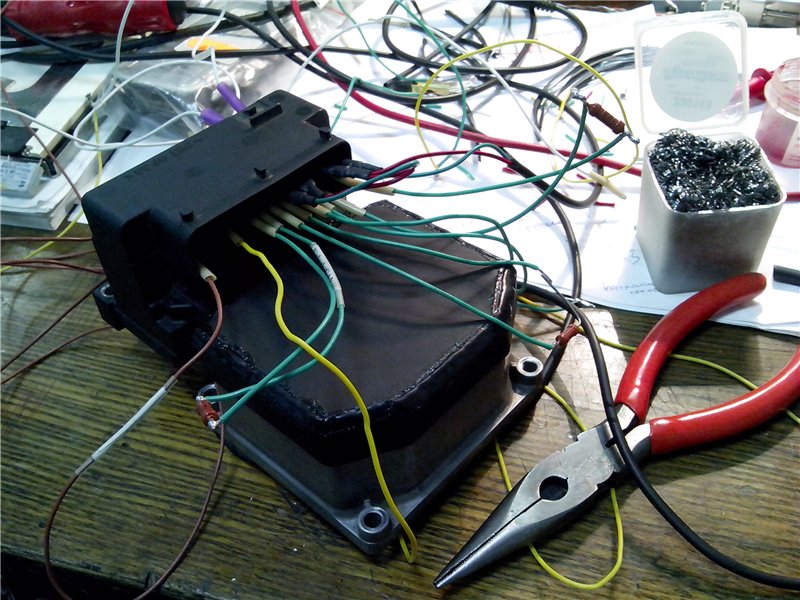

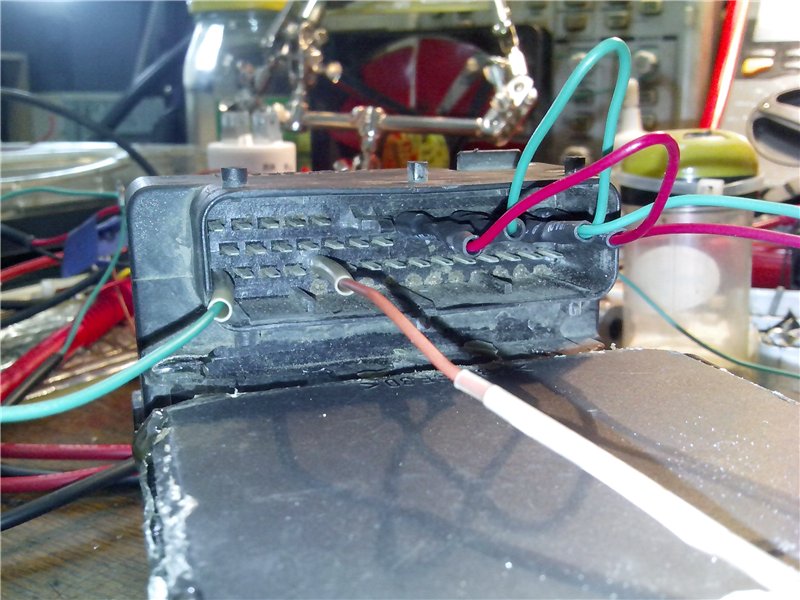

    Подключил согласно схеме

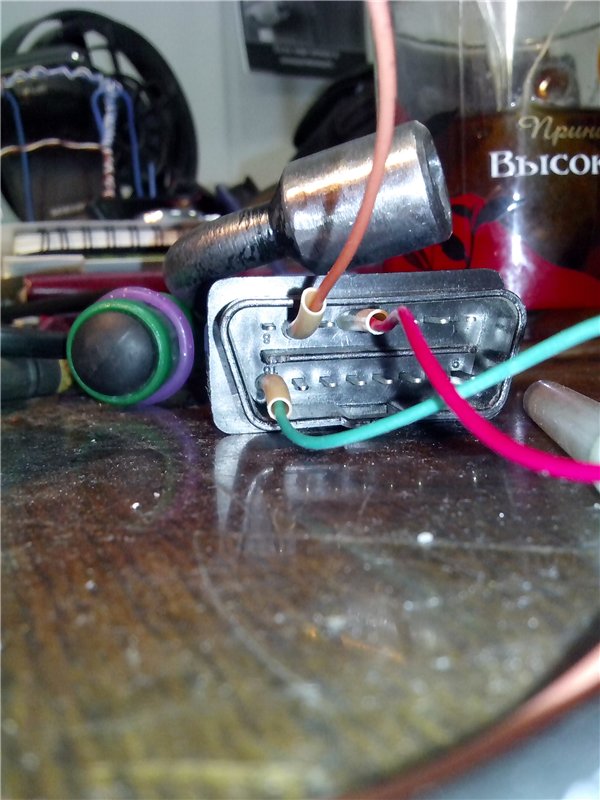

    В результате блок завелся , ваг ком соединился но как и ожидалось выкинул кучу ошибок , первым делом устраняем ошибку по электродвигателю блока ABS вешаем заместо моторчика лампочку на 12 вольт .




    Далее смотрим на датчики , ошибка была только по одному сфоткать не успел поэтому точно номеров уже не помню, но суть не в этом , обманываем наш блок подключаем резисторы сопротивление 1,4 кОм , причем если подключать сопротивление только туда где должен быть наш датчик на который ругается блок то при следующем опросе неисправности вылезет ошибка по следующему датчику . Ошибка обрыва связи вылезает опрашивая датчики по кругу , поэтому нужно глушить все .



    В итоге остается ошибка по одному датчику .



    Разбираем блок и прозваниваем контакты датчиков на наших тоненьких проводах внутри блока , и находим один который был в обрыве до платы , перепаиваем как описано в предыдущей статье , и проверяем блок , в итоге видим ошибку только по обрыву связи с панелью приборов .

    Незнаю можно ли заглушить нерабочие датчики просто запаяв сопротивление за место него , скорее всего вылезет ошибка по несоответствию частоты вращения , но хочется попробовать.

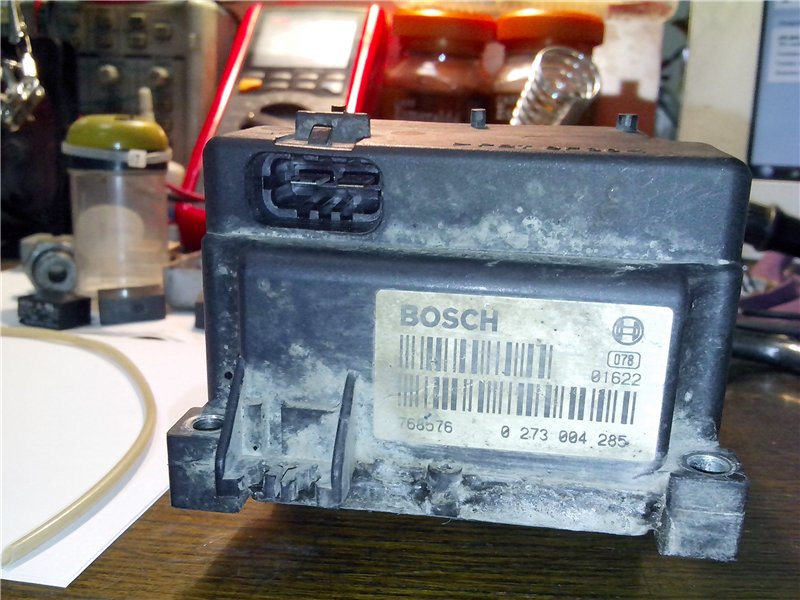

    Может кому пригодится , проверено на блоке

    1.8Т Chip механика музыка свет (продаю)
    http://www.drive2.ru/users/antoffka88/

  2. #2
    Pointer
    Регистрация
    26.07.2013
    Возраст
    31
    Сообщений
    4
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    У меня В5 99года 1.9 TDI (AJM). Проблема такая-двигаясь по прямой и достигая скорости 120 км/ч загорается лампочка ABS и восклицательный знак. Затем останавливаешься, выключаешь зажигание. Через 1 минуту заводишь машину, лампочки горят, но стоит только тронуться все пропадает.
    Однако разгоняешься до 120 км/ч все снова загорается!!! В чем может быть проблема?

  3. #3
    Знатный Перец Клуба VW Passat B5! Аватар для Ioann
    Регистрация
    19.02.2009
    Адрес
    Россия, Санкт-Петербург
    Возраст
    37
    Сообщений
    5,880
    Спасибо +
    Получено: 244
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    Antoffka, а для чего это всё?

  4. #4
    Golf Аватар для Antoffka
    Регистрация
    28.05.2011
    Адрес
    Галич
    Возраст
    28
    Сообщений
    634
    Спасибо +
    Получено: 29
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

    Надо ошибки смотреть в первую очередь , а потом уже думать.

    --- Добавлено чуть позже ---

    Цитата Сообщение от Ioann Посмотреть сообщение
    Antoffka, а для чего это всё?
    Для чего нужен ABS ? или для чего такой колхоз метод ремонта ?
    1.8Т Chip механика музыка свет (продаю)
    http://www.drive2.ru/users/antoffka88/

  5. #5
    Golf Аватар для vw men
    Регистрация
    05.12.2012
    Сообщений
    508
    Спасибо +
    Получено: 21
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    отлично тема по абс у меня на пассате тоже горять как на елке полез под машину в яму и увидел левый датчика вобше нет возможно от етого не работает абс ?
    Пассат б5.5 2003г 1.8Т типтроник AWM амреконс
    Ауди А4 б6 2003г 1.8Т AMB

  6. #6
    Знатный Перец Клуба VW Passat B5! Аватар для Ioann
    Регистрация
    19.02.2009
    Адрес
    Россия, Санкт-Петербург
    Возраст
    37
    Сообщений
    5,880
    Спасибо +
    Получено: 244
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Antoffka Посмотреть сообщение
    или для чего такой колхоз метод ремонта ?
    Ну да, для чего столько лишних действий?

  7. #7
    Pointer
    Регистрация
    16.07.2013
    Адрес
    Брянская губерния
    Сообщений
    24
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SergantSerega Посмотреть сообщение
    У меня В5 99года 1.9 TDI (AJM). Проблема такая-двигаясь по прямой и достигая скорости 120 км/ч загорается лампочка ABS и восклицательный знак. Затем останавливаешься, выключаешь зажигание. Через 1 минуту заводишь машину, лампочки горят, но стоит только тронуться все пропадает.
    Однако разгоняешься до 120 км/ч все снова загорается!!! В чем может быть проблема?
    Ошибка один-в-один. Жду шнурок...

  8. #8
    Golf Аватар для Antoffka
    Регистрация
    28.05.2011
    Адрес
    Галич
    Возраст
    28
    Сообщений
    634
    Спасибо +
    Получено: 29
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Ioann Посмотреть сообщение
    Ну да, для чего столько лишних действий?
    Мне удобней блок чинить на работе , чем в гараже , плюс проверка на месте а не к машине бегать проверять.
    1.8Т Chip механика музыка свет (продаю)
    http://www.drive2.ru/users/antoffka88/

  9. #9
    Pointer
    Регистрация
    26.07.2013
    Возраст
    31
    Сообщений
    4
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Отпишись пожалуйста потом, что получилось!!!

  10. #10
    Знатный Перец Клуба VW Passat B5! Аватар для Ioann
    Регистрация
    19.02.2009
    Адрес
    Россия, Санкт-Петербург
    Возраст
    37
    Сообщений
    5,880
    Спасибо +
    Получено: 244
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Antoffka Посмотреть сообщение
    Мне удобней блок чинить на работе , чем в гараже , плюс проверка на месте а не к машине бегать проверять.
    Всё делается гораздо проще, делов на пять минут. Показывает, например, ошибку по левому переднему датчику. У самого разъёма выводы данного датчика можно замкнуть между собой, а потом разомкнуть - статус ошибки должен измениться с "обрыв" на "замыкание на массу". Это первое.
    А можно тупо замерить сопротивление между выводами этого датчика именно на блоке. Если внутренняя цепь исправна, то хоть какое-то сопротивление между ними, но будет. А если внутренний обрыв, то сопротивление будет бесконечным.
    И всех делов...
