    По умолчанию ОФФ Провода в центральном плафоне освещения?

    Подскажите какой куда соеденять

    В B5 там 3 провода идёт только на центральный плафон Красно-Синий, Коричневый и Коричнего Белый.

    В B6 идёт 5 проводов, Красно Синий, Красно Фиолетовый, Серый, Коричневый и фиолетово коричневый вроде.

    как их соеденить правильно из 3х в 5 перевести ? ну или наоборот как эти 5 воткнуть в 3
    B5 (AHU 1999) ЧОРНЫЙ - продан, B5 (ATJ) ЧОРНЫЙ - продан, B5 (AFN) ЧОРНЫЙ - продан, B6 (CBAB 2009) ЧОРНЫЙ - продан.
    Passat B6 BMR (170) DSG6 САРАЙ ЧООРНЫЙ - есть

  2. #2
    Lupo
    Регистрация
    25.01.2011
    Адрес
    Konakovo
    Сообщений
    227
    Спасибо +
    Получено: 5
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Привет! Суть такова красный с синим я так думаю + идет сразу на лампы а коричневые эт -. Чисто коричневый идет через принудительные выключатели тоесть вкл и он горит а коричневый с белым от чз замка открыл загорелся закрыл потух. Как поставишь средний переключатель.По схеме до 2000г идут красно-черный, коричневый и коричнево-белый.

  3. #3
    Passat Аватар для DarkLT
    Регистрация
    12.02.2012
    Адрес
    Минск, Респу́блика Белару́сь
    Возраст
    30
    Сообщений
    1,771
    Записей в дневнике
    1
    Спасибо +
    Получено: 69
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Так в новом плафоне понял что серый это на старых серо синий который отвечает за подсветку кнопочек, зацепил на кнопку другую получил то что хотел но не совсем то )) подсвет лампочек загорается только когда включаешь кнопку )) а должна поидее всегда гореть остался вопрос тогда с 1 проводом с красно фиолетовым...

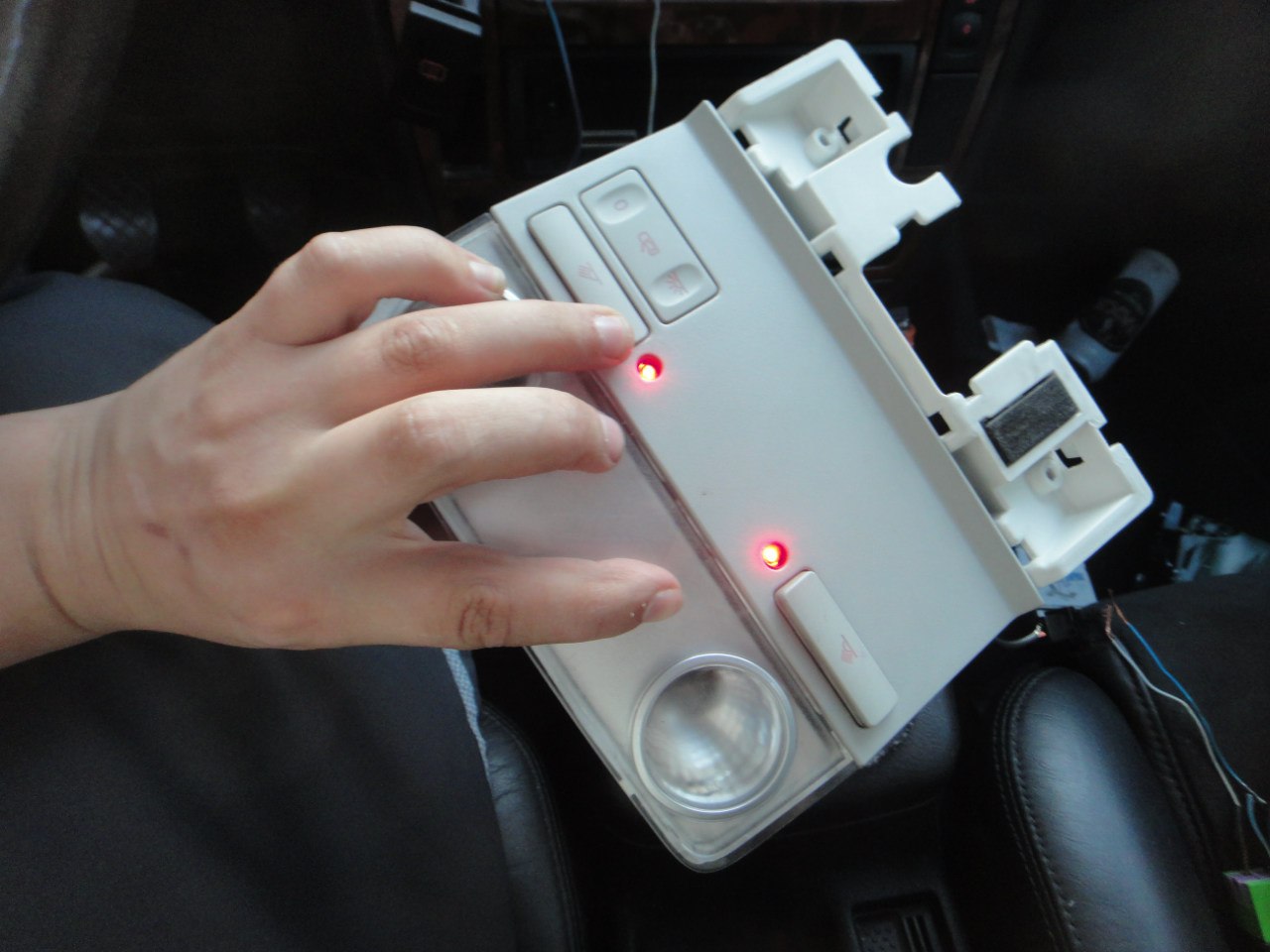

    Вот подлючен коричневый и серый, но только при нажатии кнопки загорается...

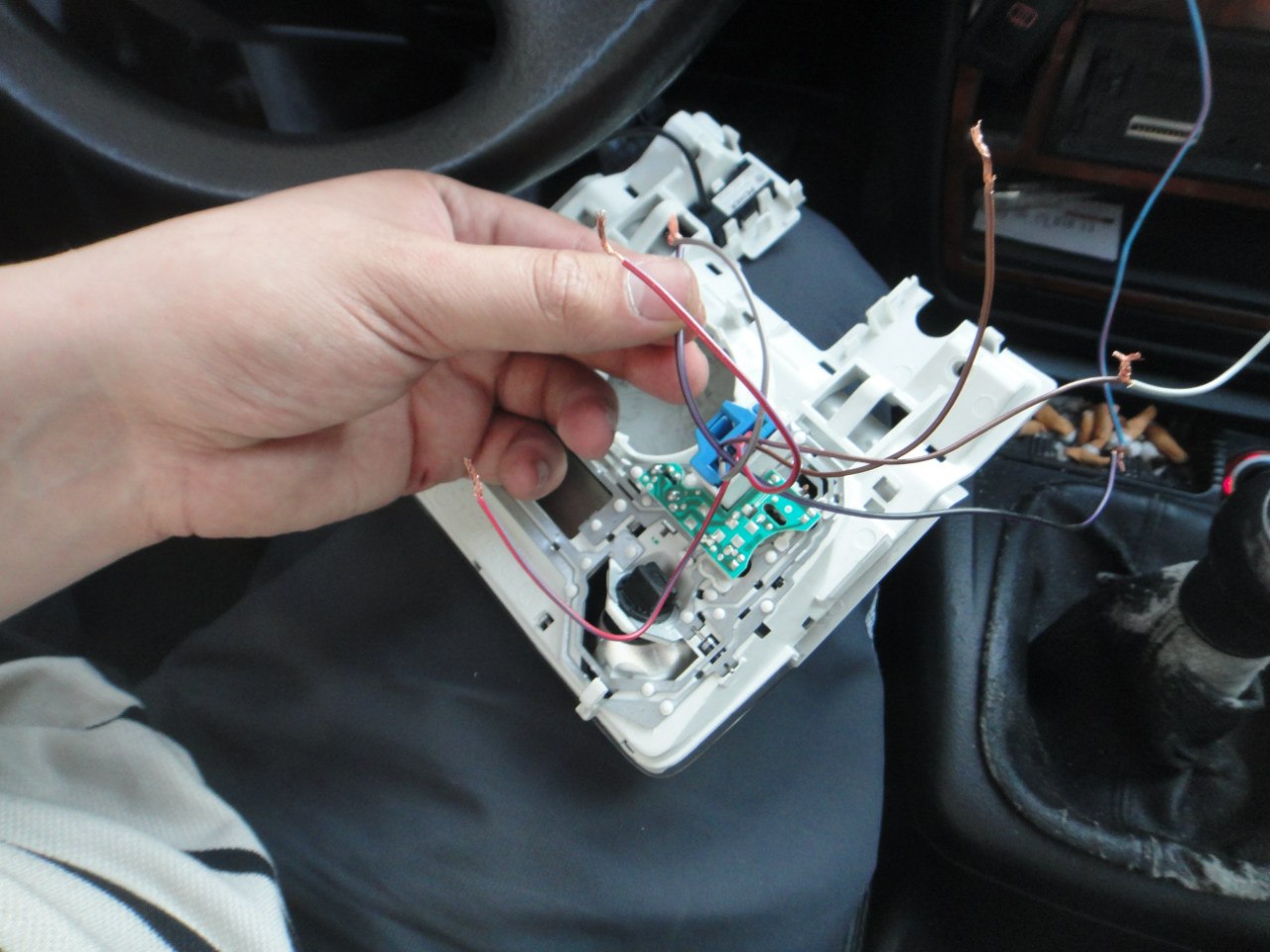

    вот с обратной стороны:



    Видим что красных 2... по глупости соеденил их... и в итоге щёлкнуло в предохранителях теперь весь свет не работает и заодно задние двери с ЦЗ перестали закрывать )))

    Какой предохранитель смотреть, что то лазил не нашёл
    смотрел
    6 Плафоны и светильники для чтения, плафон багажного отделения 5
    Целый
    и
    14 Установка зеркал, стеклоподъемники, центральная блокировка замков 15
    как этот мог повлиять (
    B5 (AHU 1999) ЧОРНЫЙ - продан, B5 (ATJ) ЧОРНЫЙ - продан, B5 (AFN) ЧОРНЫЙ - продан, B6 (CBAB 2009) ЧОРНЫЙ - продан.
    Passat B6 BMR (170) DSG6 САРАЙ ЧООРНЫЙ - есть

  4. #4
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    36
    Сообщений
    9,601
    Записей в дневнике
    12
    Спасибо +
    Получено: 483
    Отправлено: 146

    0 Вы не можете благодарить!

    По умолчанию

    по цветам не скажу, но суть должна быть следующая:
    1. + для освещения должен приходить всегда ( для режима принудительного включения)
    2. провод от габаритов (для подсветки кнопок + освещение ручки и пространства КП)
    3. управляющий провод от БК для включения освещения при открытии двери.

    Значит тебе осталось посмотреть какой цвет провода за что отвечает!!! это думаю просто
    а на доноре с В6 посмотри что тебе нужно, может там тоже 3-х проводов хватит за глаза

    --- Добавлено чуть позже ---

    кстати я смотрю в доноре остался микрофон с "хвостом" могеш отдельно забарыжить, народ иногда ищет для громкой связи
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  5. #5
    Passat Аватар для DarkLT
    Регистрация
    12.02.2012
    Адрес
    Минск, Респу́блика Белару́сь
    Возраст
    30
    Сообщений
    1,771
    Записей в дневнике
    1
    Спасибо +
    Получено: 69
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Да если подключить 3 провода я уже делал всё работает, но мне хочется подсветку кнопок, за это отвечает серый провод, но как то присоеденив его не правильно работает подсветка тока при включении света. думаю для этого и нужен этот красно фиолетовый который постоянное питание на подсветку наверное даёт но это как вариант.

    А какие всё же предохранители мне смотреть весь свет в салоне потух ) и задние двери с сигналки перестали закрываться )

    --- Добавлено чуть позже ---

    кстати я смотрю в доноре остался микрофон с "хвостом


    Неее, это я от своего плафона уже снял и вставил
    B5 (AHU 1999) ЧОРНЫЙ - продан, B5 (ATJ) ЧОРНЫЙ - продан, B5 (AFN) ЧОРНЫЙ - продан, B6 (CBAB 2009) ЧОРНЫЙ - продан.
    Passat B6 BMR (170) DSG6 САРАЙ ЧООРНЫЙ - есть

  6. #6
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    36
    Сообщений
    9,601
    Записей в дневнике
    12
    Спасибо +
    Получено: 483
    Отправлено: 146

    0 Вы не можете благодарить!

    По умолчанию

    погоди уже забыл , а в В5 кнопки подсвечиваются или нет????
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  7. #7
    Passat Аватар для DarkLT
    Регистрация
    12.02.2012
    Адрес
    Минск, Респу́блика Белару́сь
    Возраст
    30
    Сообщений
    1,771
    Записей в дневнике
    1
    Спасибо +
    Получено: 69
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    В плафоне ? нет.
    B5 (AHU 1999) ЧОРНЫЙ - продан, B5 (ATJ) ЧОРНЫЙ - продан, B5 (AFN) ЧОРНЫЙ - продан, B6 (CBAB 2009) ЧОРНЫЙ - продан.
    Passat B6 BMR (170) DSG6 САРАЙ ЧООРНЫЙ - есть

  8. #8
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    36
    Сообщений
    9,601
    Записей в дневнике
    12
    Спасибо +
    Получено: 483
    Отправлено: 146

    0 Вы не можете благодарить!

    По умолчанию

    преды:
    6 Плафоны и светильники для чтения, плафон багажного отделения
    38 Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков

    --- Добавлено чуть позже ---

    Цитата Сообщение от DarkLT Посмотреть сообщение
    В плафоне ? нет.
    тогда тянуть 1 провод от габаритов, возьми например с подсветки воздуховода и по левой стойке протяни
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  9. #9
    Passat Аватар для DarkLT
    Регистрация
    12.02.2012
    Адрес
    Минск, Респу́блика Белару́сь
    Возраст
    30
    Сообщений
    1,771
    Записей в дневнике
    1
    Спасибо +
    Получено: 69
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Протянул подключаю, начинает тупить, не пойму как правильно подключить.
    Либо свет правильно работает и включается но не работает подсветка кнопок либо работает подсветка кнопок но свет всегда горит (

    --- Добавлено чуть позже ---

    Тут надо схему как у B6 какие провода за что отвечают (

    --- Добавлено чуть позже ---

    уже 3 предохранителя спалил ((
    B5 (AHU 1999) ЧОРНЫЙ - продан, B5 (ATJ) ЧОРНЫЙ - продан, B5 (AFN) ЧОРНЫЙ - продан, B6 (CBAB 2009) ЧОРНЫЙ - продан.
    Passat B6 BMR (170) DSG6 САРАЙ ЧООРНЫЙ - есть

  10. #10
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    36
    Сообщений
    9,601
    Записей в дневнике
    12
    Спасибо +
    Получено: 483
    Отправлено: 146

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от DarkLT Посмотреть сообщение
    Тут надо схему как у B6 какие провода за что отвечают (
    посмотри - тынц - но там на англиЦком
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  11. #11
    Passat Аватар для DarkLT
    Регистрация
    12.02.2012
    Адрес
    Минск, Респу́блика Белару́сь
    Возраст
    30
    Сообщений
    1,771
    Записей в дневнике
    1
    Спасибо +
    Получено: 69
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Спасибо , но Млин лучше бы кто просто рассказал какой за что отвечает и как правильно подсоеденить (
    B5 (AHU 1999) ЧОРНЫЙ - продан, B5 (ATJ) ЧОРНЫЙ - продан, B5 (AFN) ЧОРНЫЙ - продан, B6 (CBAB 2009) ЧОРНЫЙ - продан.
    Passat B6 BMR (170) DSG6 САРАЙ ЧООРНЫЙ - есть

  12. #12
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    36
    Сообщений
    9,601
    Записей в дневнике
    12
    Спасибо +
    Получено: 483
    Отправлено: 146

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от DarkLT Посмотреть сообщение
    бы кто просто рассказал какой за что отвечает
    был бы рядом, то мог бы полазать тестером и логически помышлять, а удаленно это сложно как то
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  13. #13
    Passat Аватар для DarkLT
    Регистрация
    12.02.2012
    Адрес
    Минск, Респу́блика Белару́сь
    Возраст
    30
    Сообщений
    1,771
    Записей в дневнике
    1
    Спасибо +
    Получено: 69
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    дак потыкай свои и скажи сколько какой
    B5 (AHU 1999) ЧОРНЫЙ - продан, B5 (ATJ) ЧОРНЫЙ - продан, B5 (AFN) ЧОРНЫЙ - продан, B6 (CBAB 2009) ЧОРНЫЙ - продан.
    Passat B6 BMR (170) DSG6 САРАЙ ЧООРНЫЙ - есть

  14. #14
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    36
    Сообщений
    9,601
    Записей в дневнике
    12
    Спасибо +
    Получено: 483
    Отправлено: 146

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от DarkLT Посмотреть сообщение
    дак потыкай свои и скажи сколько какой
    что "натыкал"

    разъем: серый/кор+фиол/кра+фиол/корич/кра+логуб/кор+крас/

    открытая дверь: 0/12/0/0/12/0
    освещение потухло: 0/12/8/0/12/0
    включил габариты: 12/12/8/0/12/0

    вот как то так, но у меня 6 проводов в разъеме
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  15. #15
    Passat Аватар для DarkLT
    Регистрация
    12.02.2012
    Адрес
    Минск, Респу́блика Белару́сь
    Возраст
    30
    Сообщений
    1,771
    Записей в дневнике
    1
    Спасибо +
    Получено: 69
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Спасибо! Хм, тоесть у нас корич и кор+крас оба минусы ?

    Первый серый понятно идёт подсветка кнопок. Уже провёл отдельно провод от включателя света.
    Кор. Фиолетовый - всегда подаем + 12
    Кра- Фиолетовый хм... вот с этим сложнее получается это какой то дополнительный маленький плюс.
    Корич - минус
    Крас+ голуб - ещё один постоянный + 12
    Кор. красный. постоянный минус
    Судя повсему если у меня нету 6го пина то это как раз Кор. красный. если у тебя по порядку расписано.

    Вывод:

    Первый - Готов.
    Второй Тоже можно соеденить
    Кра-Фиолетовый под вопросом надо где то найти +8
    Корич - Готов
    Крас + голуб тоже нашли постоянный

    Вопрос в каком положении в 5ом эти 3 провода и что выдают...
    B5 (AHU 1999) ЧОРНЫЙ - продан, B5 (ATJ) ЧОРНЫЙ - продан, B5 (AFN) ЧОРНЫЙ - продан, B6 (CBAB 2009) ЧОРНЫЙ - продан.
    Passat B6 BMR (170) DSG6 САРАЙ ЧООРНЫЙ - есть

  16. #16
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    43
    Сообщений
    14,049
    Записей в дневнике
    2
    Спасибо +
    Получено: 168
    Отправлено: 52

    0 Вы не можете благодарить!

    По умолчанию

    Гм. А посмотреть на схемы - не судьба?
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  17. #17
    Passat Аватар для DarkLT
    Регистрация
    12.02.2012
    Адрес
    Минск, Респу́блика Белару́сь
    Возраст
    30
    Сообщений
    1,771
    Записей в дневнике
    1
    Спасибо +
    Получено: 69
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    не разбираюсь я во схемах (

    Блин как то подключил не так ( горит только в положении потухания закрытия двери (
    B5 (AHU 1999) ЧОРНЫЙ - продан, B5 (ATJ) ЧОРНЫЙ - продан, B5 (AFN) ЧОРНЫЙ - продан, B6 (CBAB 2009) ЧОРНЫЙ - продан.
    Passat B6 BMR (170) DSG6 САРАЙ ЧООРНЫЙ - есть

  18. #18
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    43
    Сообщений
    14,049
    Записей в дневнике
    2
    Спасибо +
    Получено: 168
    Отправлено: 52

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от DarkLT Посмотреть сообщение
    Блин как то подключил не так
    Пора начать учиться читать схемы.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  19. #19
    Passat Аватар для DarkLT
    Регистрация
    12.02.2012
    Адрес
    Минск, Респу́блика Белару́сь
    Возраст
    30
    Сообщений
    1,771
    Записей в дневнике
    1
    Спасибо +
    Получено: 69
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Тогда подскажите схемы от B5 и от B6 поеду к электрику пусть подсоеденит (
    B5 (AHU 1999) ЧОРНЫЙ - продан, B5 (ATJ) ЧОРНЫЙ - продан, B5 (AFN) ЧОРНЫЙ - продан, B6 (CBAB 2009) ЧОРНЫЙ - продан.
    Passat B6 BMR (170) DSG6 САРАЙ ЧООРНЫЙ - есть

  20. #20
    Golf
    Регистрация
    24.12.2011
    Адрес
    Москва
    Возраст
    41
    Сообщений
    900
    Спасибо +
    Получено: 46
    Отправлено: 4

    0 Вы не можете благодарить!

    По умолчанию

    Вечер добрый, коллеги!
    А никто не знает, случайно, какова нагрузочная способность цепей боковых плафонов подсветки салона? Просто есть мысль прикрутить к ним светодиодную подсветку пространства в ногах, чтобы она была синхронизирована с верхней подсветкой и так же плавно гасла при выключении.
    Passat B5 1998, 1,8 л. AEB 150 л.с., МКПП, климат, VIN WVWZZZ3BZWP317741

Страница 1 из 2 12 ПоследняяПоследняя

Похожие темы

  1. Провода освещения номерного знака
    от rsp-rsv в разделе Куплю-Продам Запчасти
    Ответов: 2
    Последнее сообщение: 11.07.2013, 08:17
  2. Ответов: 81
    Последнее сообщение: 25.05.2005, 00:41
  3. Ответов: 4
    Последнее сообщение: 23.05.2005, 18:39
  4. Ответов: 24
    Последнее сообщение: 31.03.2005, 10:37
  5. Не горит плафон освещения багажника
    от master в разделе Архив 2005г.
    Ответов: 8
    Последнее сообщение: 25.03.2005, 18:21

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
