    По умолчанию Снятие и установка бампера, установка парктроника.

    Уважаемые форумчане, хочу поделиться ещё одним фоотчетиком по установке парктроника и заодно снятия и установки заднего бампера.
    С чего начинается наши действия…
    С завтрака.

    Затем с полными силами и сытым желудком отправляемся на разборку бампера.

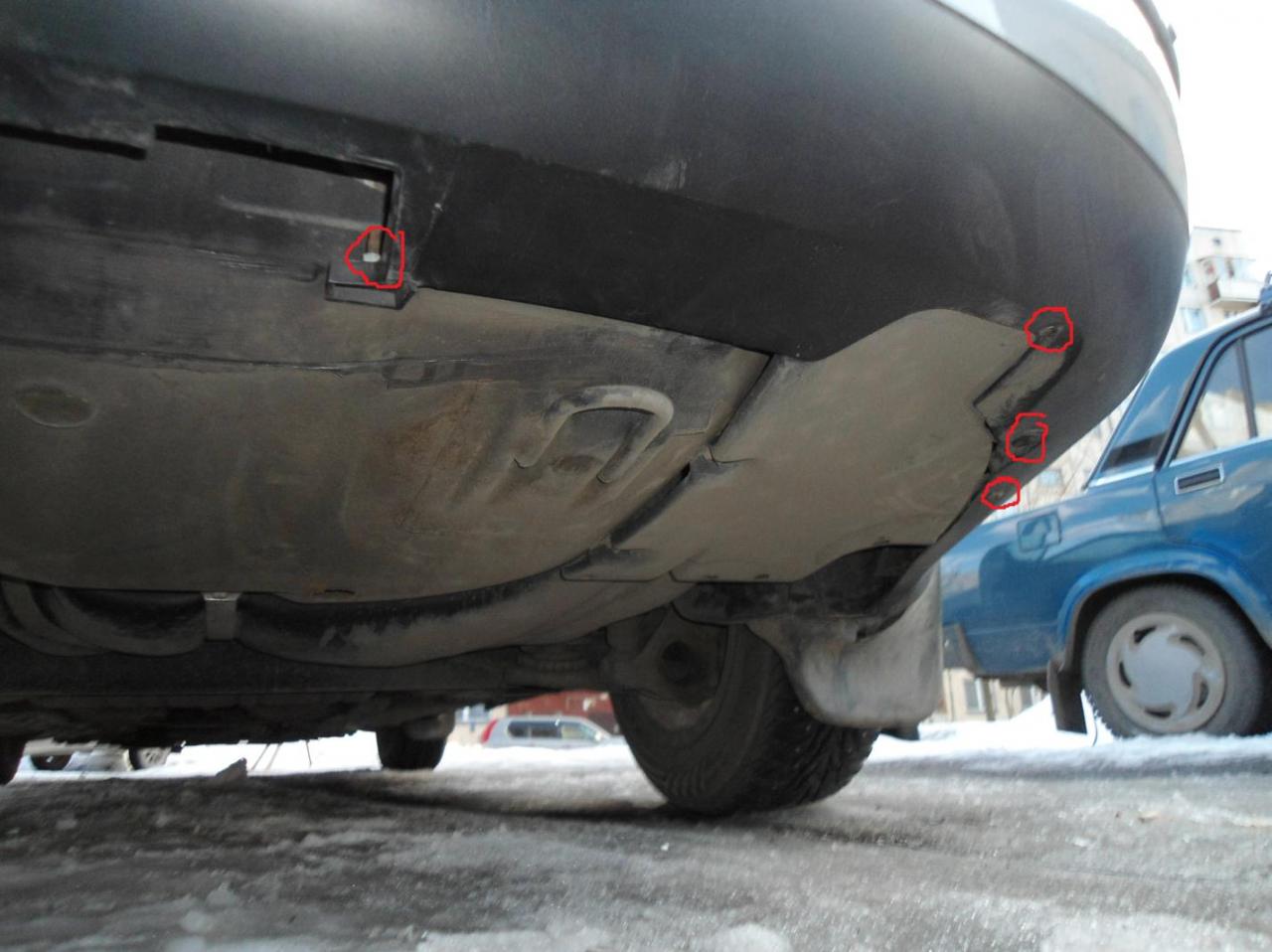

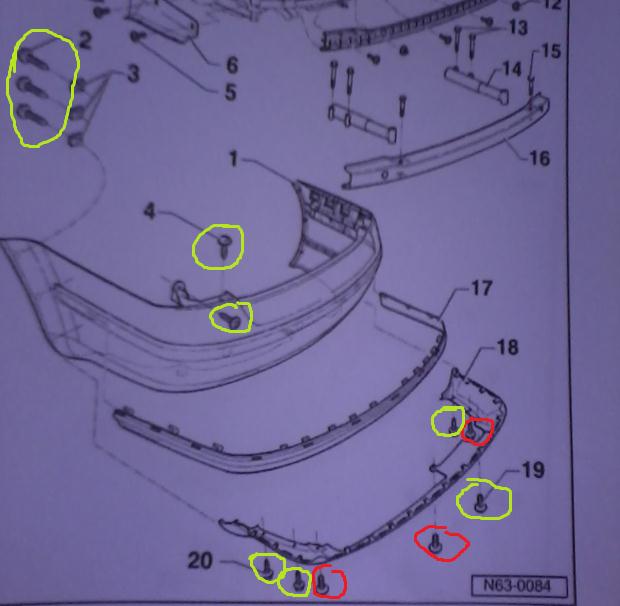

    Бампер крепится группой саморезов (салатного цвета торакс на T25) и (красного цвета тораксам на T30).

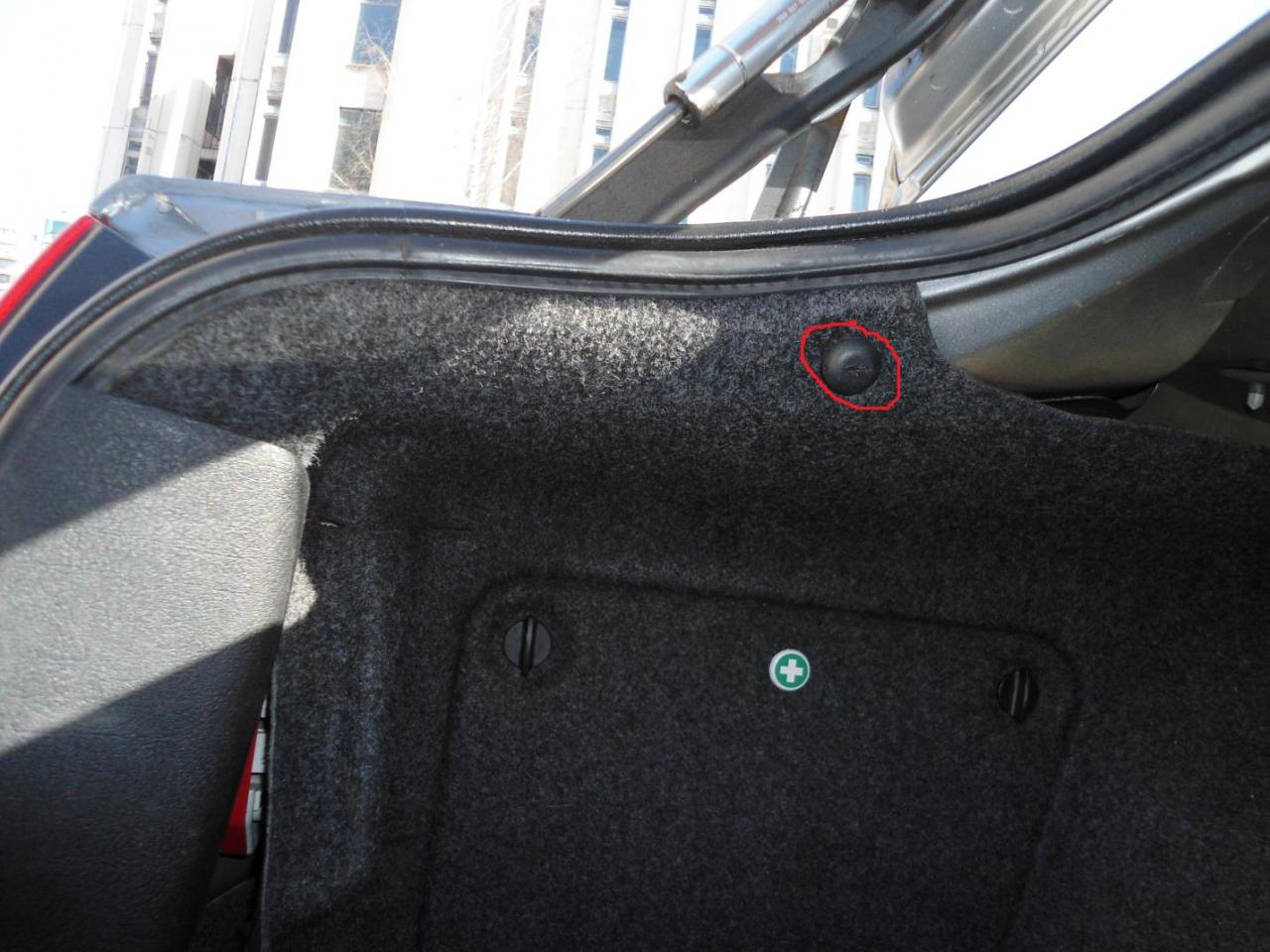

    Для того что бы добраться до самарезов под фарами, необходимо выкрутить заглушку в багажном отделении.


    И вуаля….

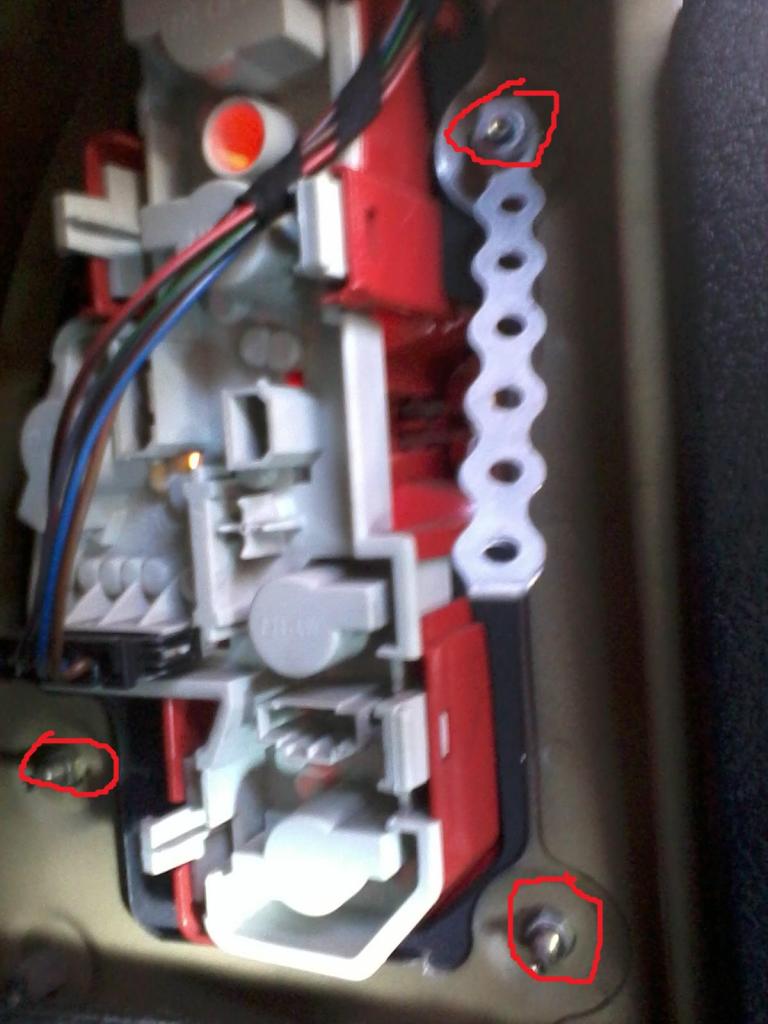

    Откручиваем 3 гайки головкой на 10.
    И вынимаем разъем-колодку.

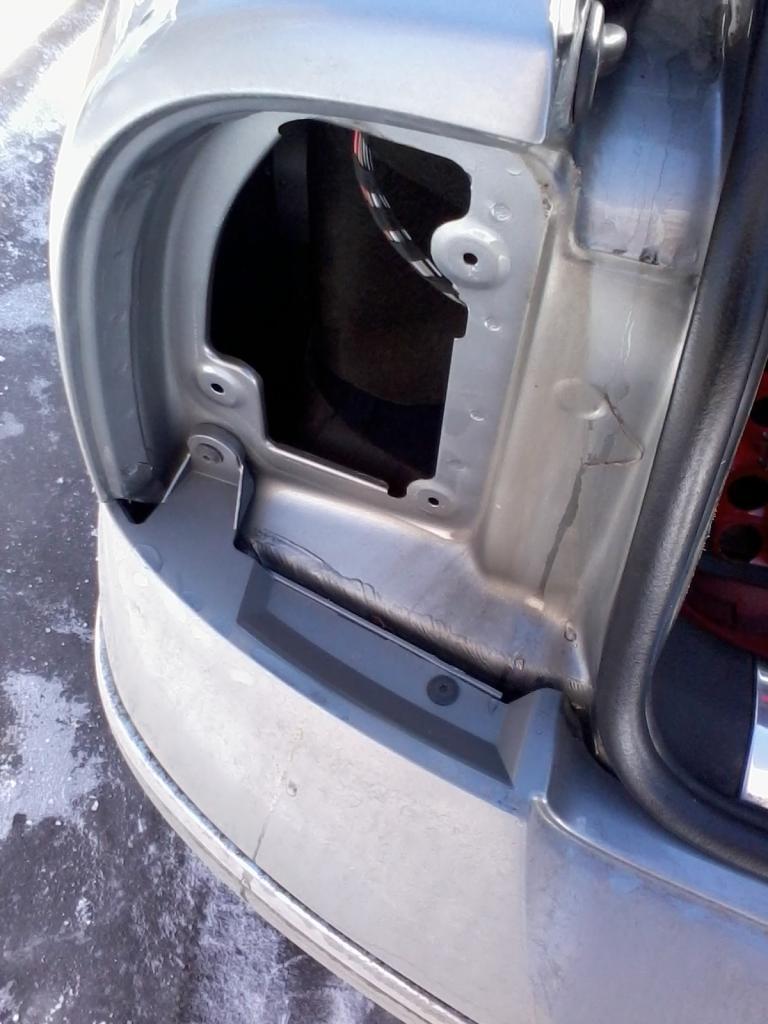

    Видим 2 самореза с торксом на T25.
    Выкручиваем их.

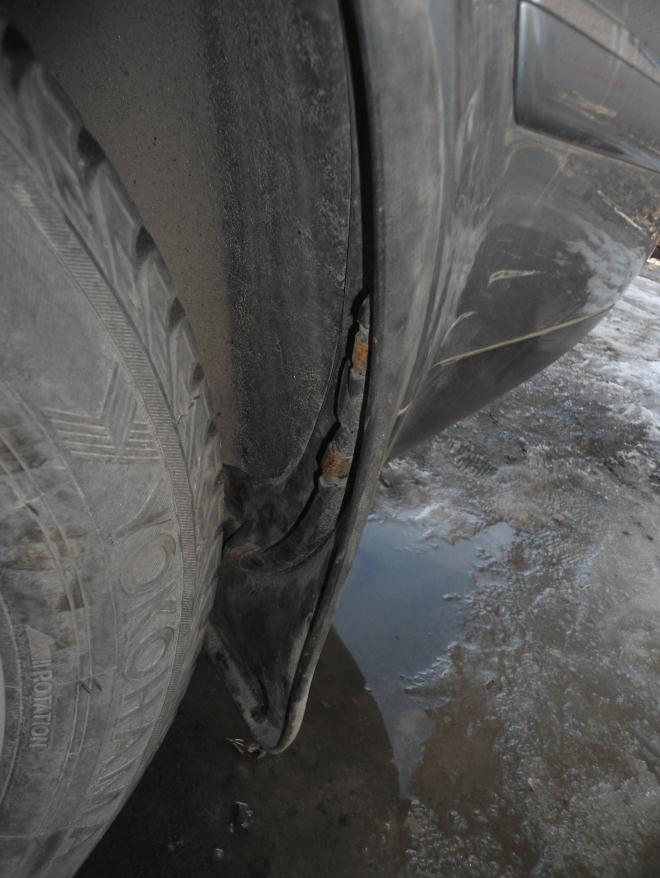

    Затем перемещаемся на задние арки колес.

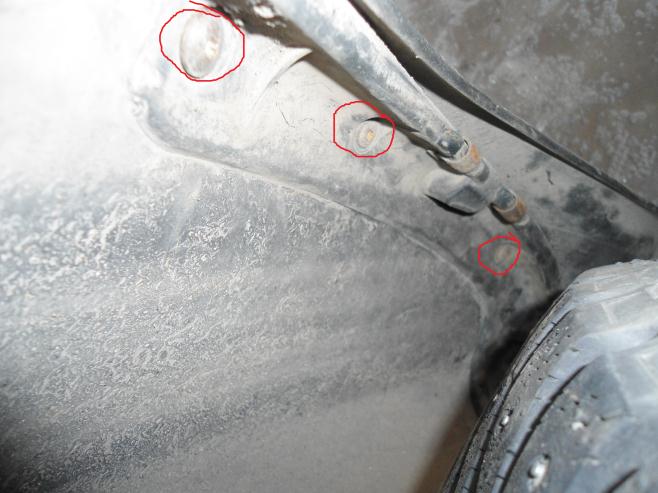

    Выкручиваем 3 самореза тораксом на T25 и снимаем брызговик.
    Далее легким движением руки сдвигаем по ходу движения машины бампер (по салазкам).

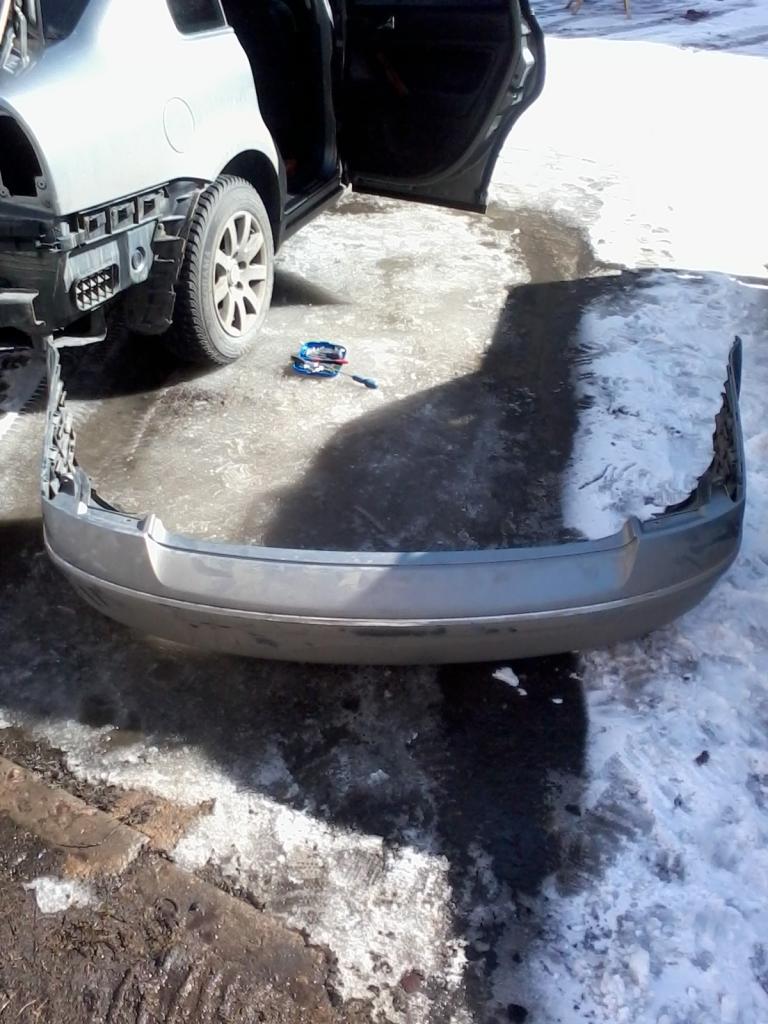

    Бампер готов к дальнейшим процедурам.

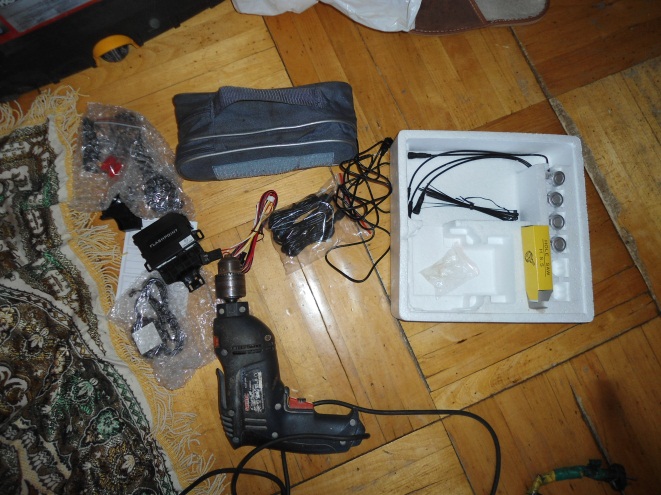

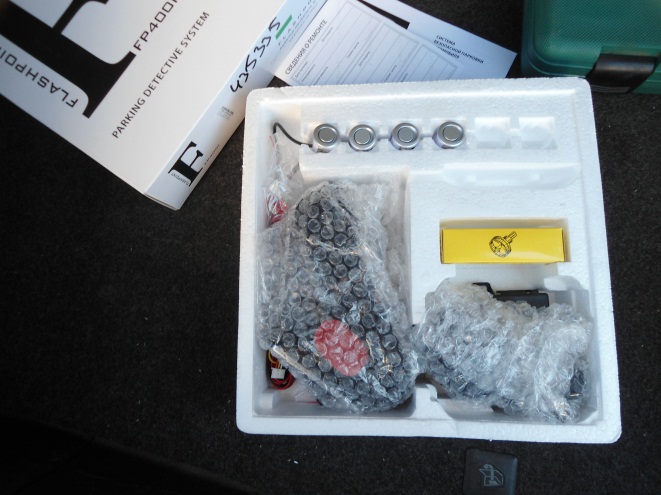

    Достаем хитрый парковочный радар и читаем инструкцию, затем подготавливаем технические отверстия под парктроник.
    Для этого понадобится дрель, и сверло которое было в наборе.

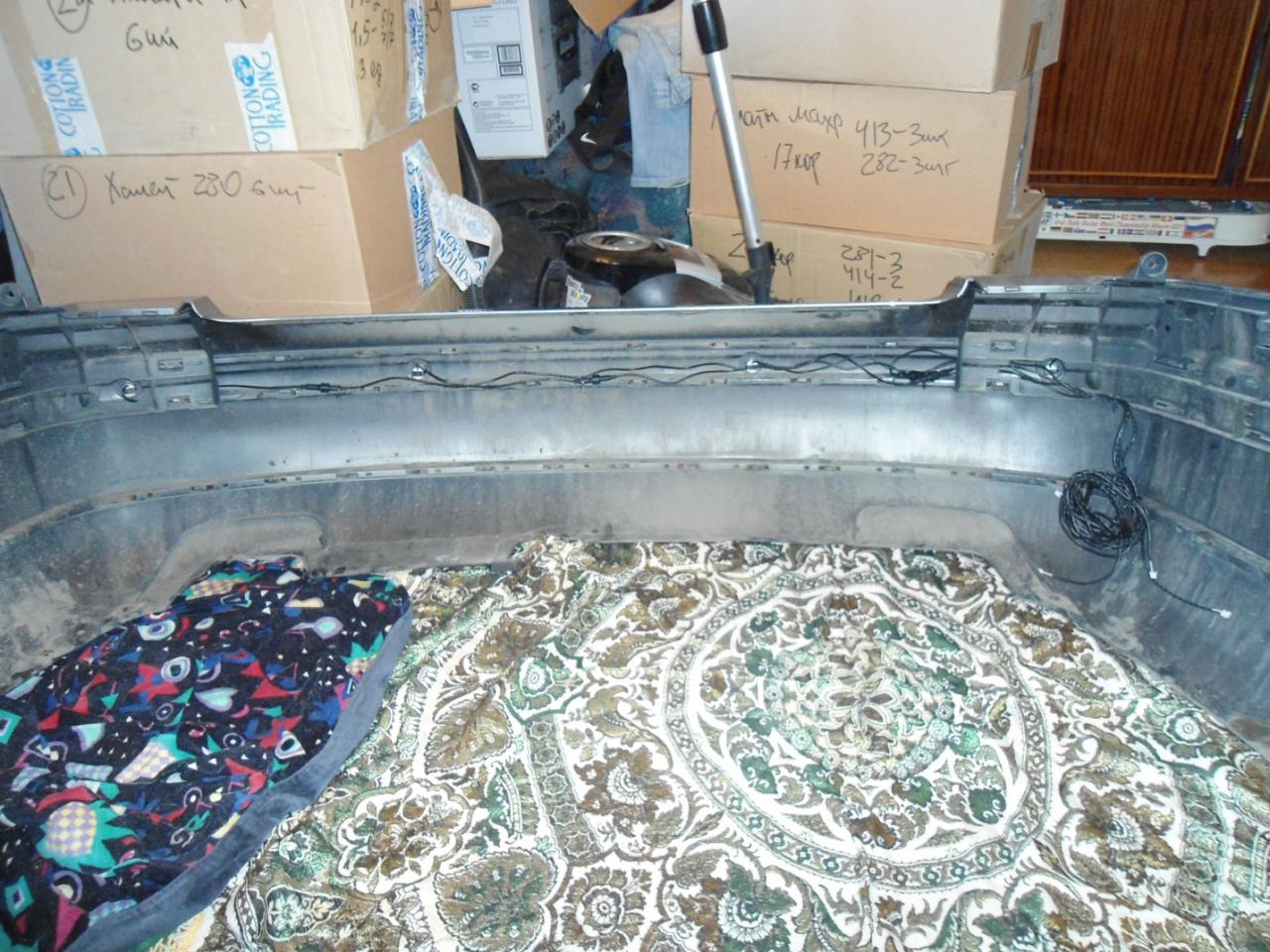

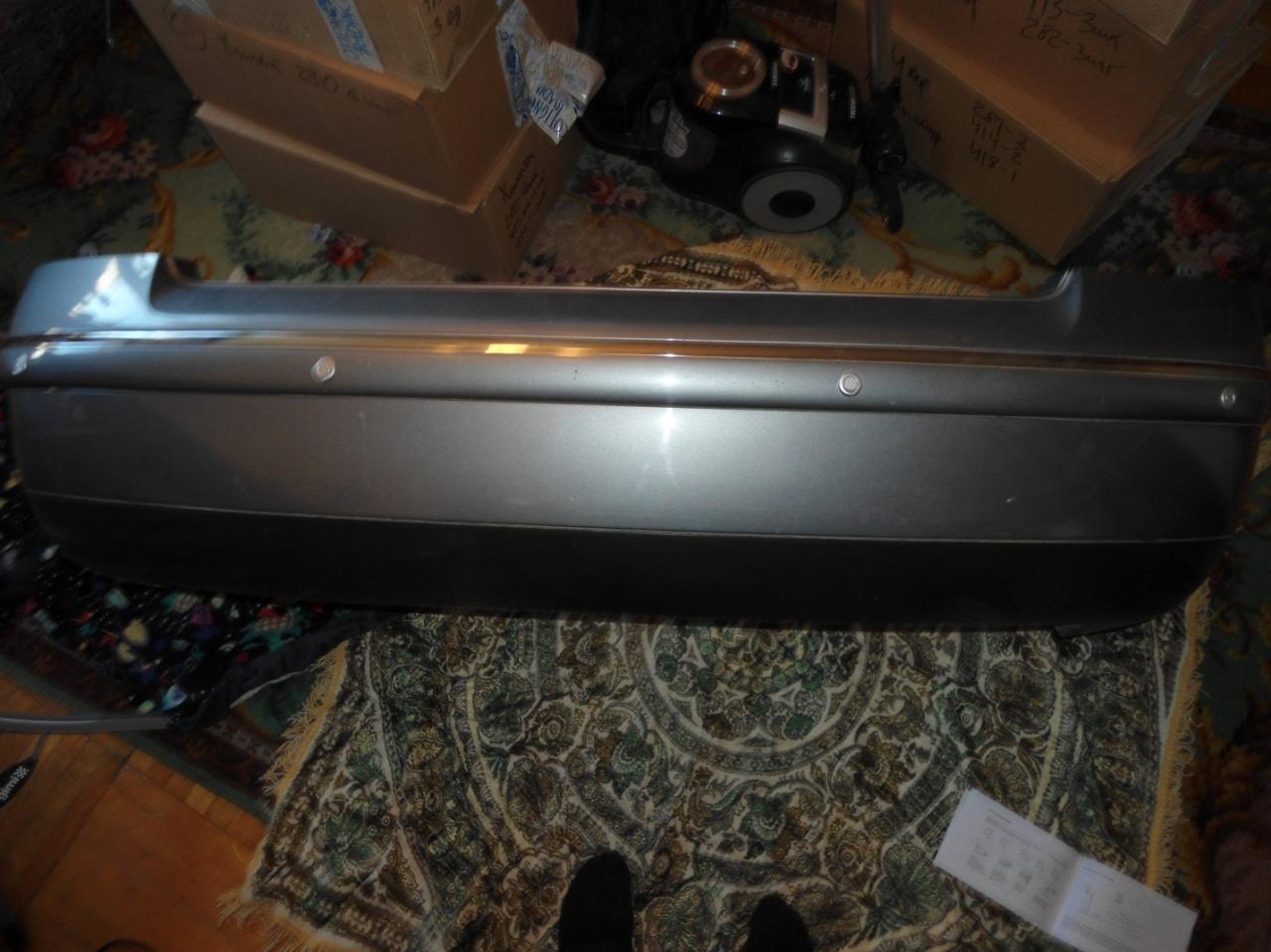

    Устанавливаем датчики и закрепляем провода парктроника хомутами.



    Теперь бампер готов к установки на штатное место.



    Производим обратные махинации с бампером, так же как и при установке, только в обратном порядке.

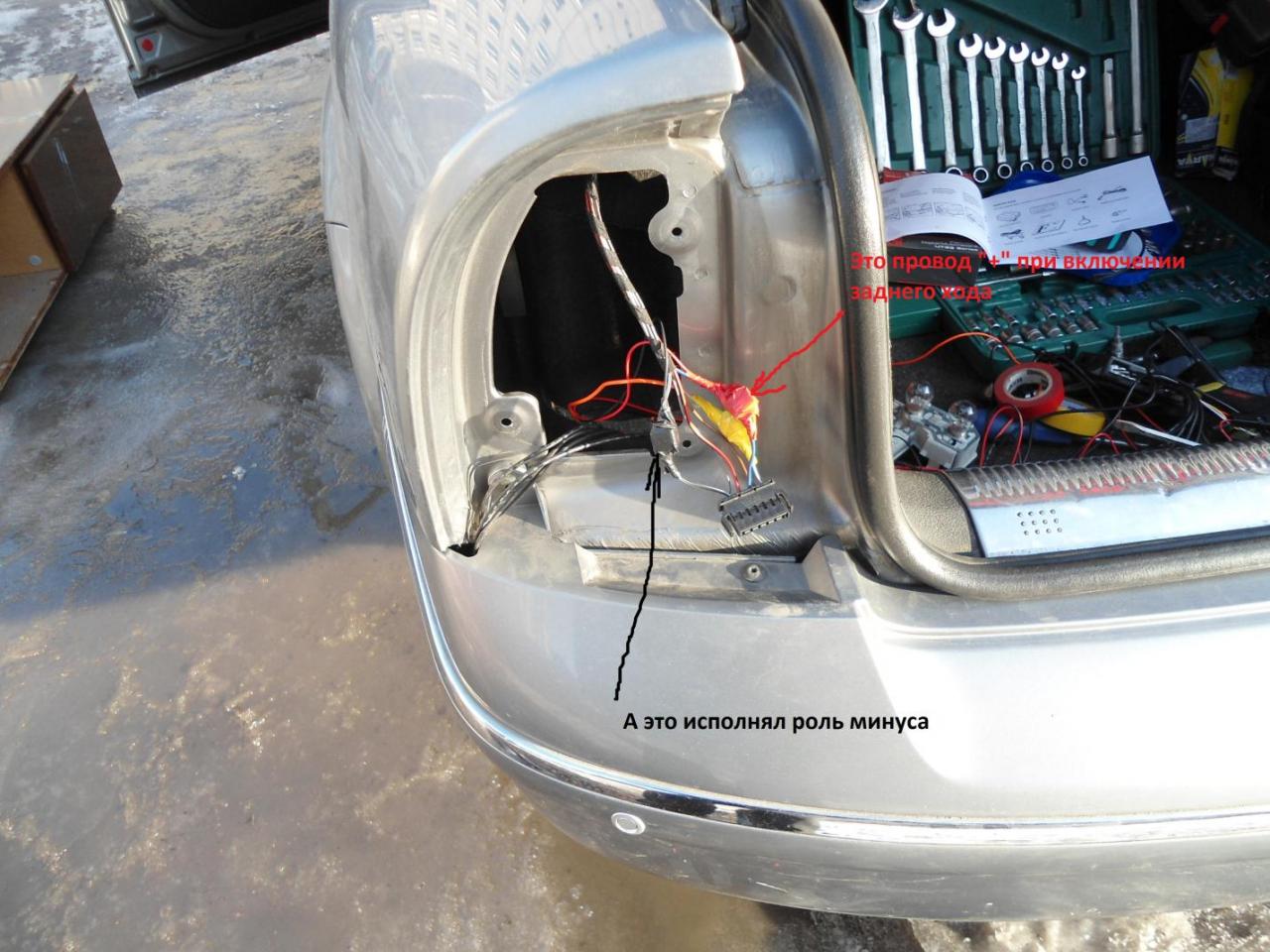

    Прокладываем провода парктроника и подключаем его к проводам, которые подходят к заднему фонарю.
    Необходимо определить только лишь провода которые отвечают за «+» (от включения заднего хода) и на «-».


    Не забудьте установить сам парковочный блок, я его установил под обшивкой на левом крыле, над аптечкой.
    Далее следует прокладка провода самого экранчика парктроника.

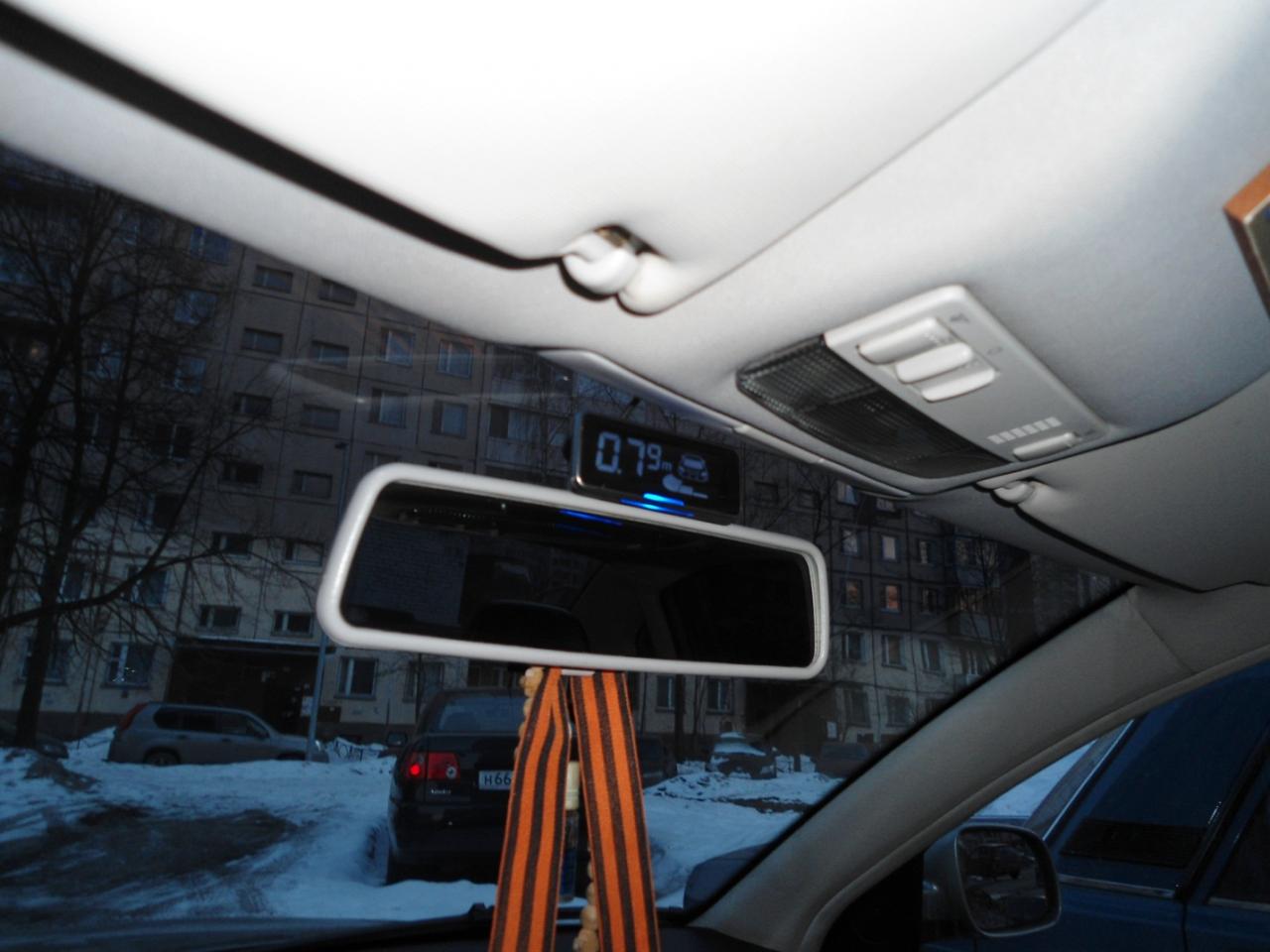

    Место установки экранчика разнообразна, но предпочел на ветровое стекло.


    На этом наша миссия заканчивается и можно хлопнуть по пивку.

    --- Добавлено чуть позже ---

    По подключению есть отличное дополнение от "m0dest"

    Добрый вечер.
    Дополню тему своим небольшим отчетом.

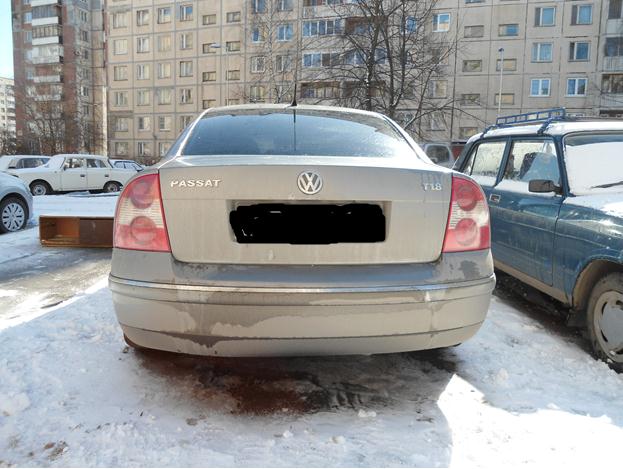

    Поставил на выходных себе задний парктроник (2002 седан).

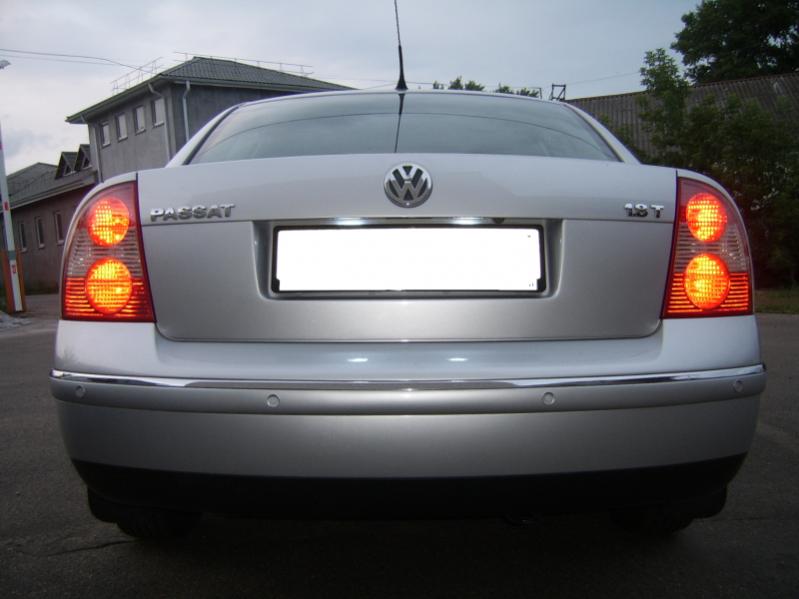

    Результат:


    В основном всех мучает два вопроса: где сверлить и как подключать.

    1. Датчики устанавливаются в молдинг, с обратной стороны бампера видны четыре отверстия под штатные датчики. Намечаем центр и сверлим.
    2. По поводу подключения. Я подключал следующим образом.

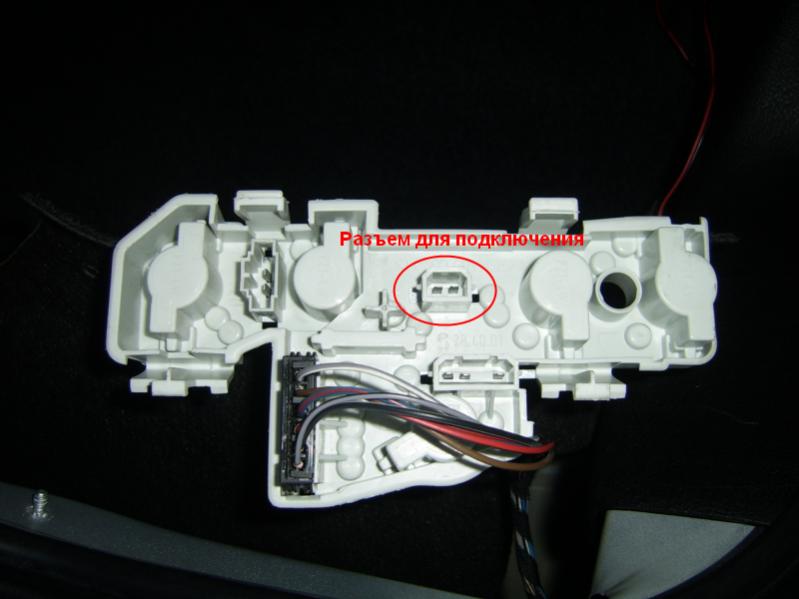

    На плате, которая вставлена в задний фонарь, есть разъем (выделен красным), с обратной стороны него есть два контакты, которые идут на лампу заднего хода, т.е. то что нам надо:

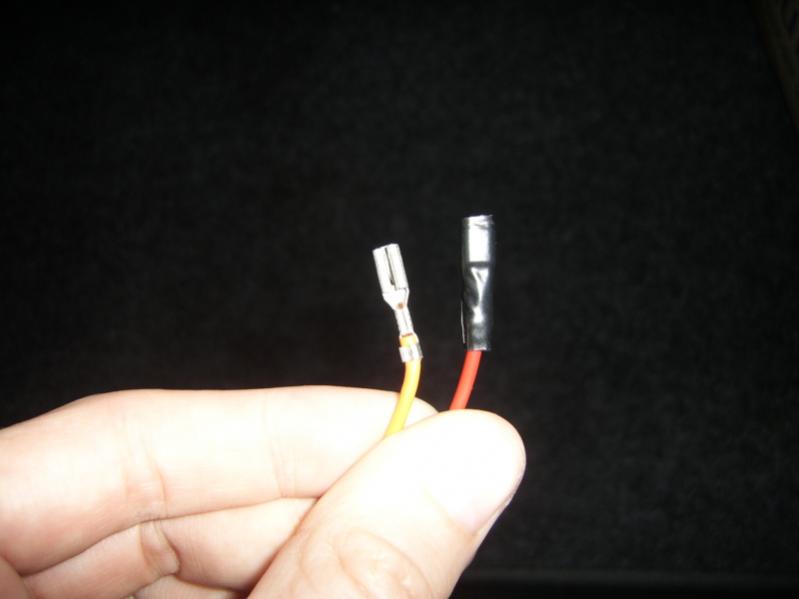

    Было бы идеально найти штатный разъем в это гнездо, но я использовал следующие наконечники для провода:

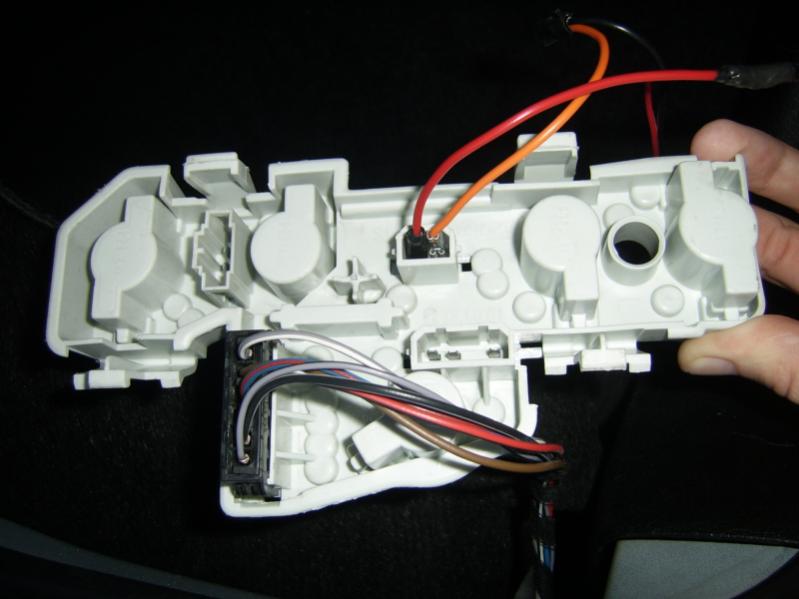

    В итоге получилось следующее:


    Все собираем, радуемся.
    Последний раз редактировалось Axl; 16.12.2015 в 09:26.
    VW Passat B5+ 2003г. двигатель AWT АКПП 150 л.с.
