1. #1
    Lupo
    Регистрация
    08.10.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    186
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию Схема турбонаддува

    Люди добрые, пожалуйста, подскажите как реанимировать здесь http://passat-b5.ru/showthread.php?t=146289 изображение схемы для AWT?

    Спасибо!
    Volkswagen Passat B6 Limousine CGY 1.8TSI DSG7 (2009 г.в.)

  2. #2
    Всем Перцам - Перец Клуба! Аватар для komsernik
    Регистрация
    29.05.2010
    Адрес
    Калмыкия, Городовиковск
    Возраст
    46
    Сообщений
    8,927
    Записей в дневнике
    4
    Спасибо +
    Получено: 1,488
    Отправлено: 441

    0 Вы не можете благодарить!

    По умолчанию

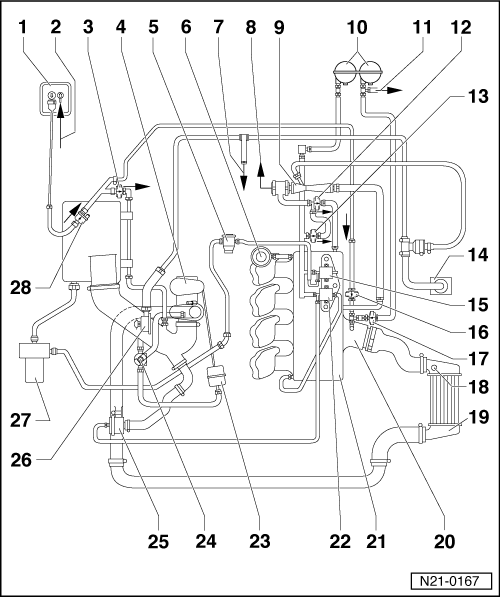

    1 - Абсорбер 2 - Вентиляционный шланг :
    - Двигатели с буквенным обозначением AWT - передний привод: от клапана подачи самотеком на топливном баке
    - Двигатели с буквенным обозначением AWT - полный привод: от воздушного клапана на топливном баке
    - Двигатели с буквенным обозначением AUG, AWM - передний привод: от перепускного клапана на топливном баке
    - Двигатели с буквенным обозначением AUG, AWM - полный привод: от воздушного клапана на топливном баке
    3 - Обратный клапан (для абсорбирующей установки )
    4 - Турбонагнетатель
    5 - Комбинированный клапан (для системы подачи вторичного воздуха..только для двигателей по норме D4))
    6 - Регулятор давления топлива
    7 - к крышке ГБЦ (Вентиляция картера двигателя)
    8 - к усилителю тормозов
    9 - Эжекционный насос
    10 - Вакуумный ресивер (две раздельные камеры)
    11 - к насосу диагностики топливной системы V144 (только на двигателях с буквенным обозначением AUG, AWM )
    12 - Обратный клапан (байпас к эжекционному насосу)
    13 - Обратный клапан (для управления двигателя и создания вакуума)
    14 - Вентиляция картера двигателя
    15 - Клапан подачи вторичного воздуха N112( только для двигателей по норме D4)
    16 - Обратный клапан (для абсорбирующей установки)
    17 - Обратный клапан (для насоса диагностики топливной системы V144, только на двигателях AUG AWM)
    18 - Датчик давления наддува G31
    19 - Радиатор охлаждения наддувочного воздуха
    20 - Модуль управления дроссельной заслонки J338
    21 - Впускной коллектор
    22 - Клапан рециркуляции наддувочного воздуха N249
    23 - Анероид (вестгейт)
    24 - Электромагнитный клапан ограничения давления наддувочного воздуха N75 (без питания закрыт, давление наддува ограничено )
    25 - Клапан отключения (байпас)
    26 - Редукционный клапан (для вентиляции картера..т.н. "грибок")
    27 - Двигатель для насоса вторичного воздуха V101 (только для двигателей по норме D4)
    28 - Электромагнитный клапан 1 абсорбера с активированным углем N80
    ... АЕВ-98 -> SuperB-2007, AWT...

  3. #3
    Pointer
    Регистрация
    26.06.2012
    Адрес
    Tallinn
    Возраст
    31
    Сообщений
    9
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Добрый день. Не знаю в какую тему писать, но думаю что в эту. Как называется патрубок обведенный зеленым цветом и его оригтнальный номер? В нем дыра, можно ли ее залечить термоусадочной трубкой, будет ли она держать?
    Зарание спасибоНазвание: 41ce9a17f59c.jpg
Просмотров: 1494

Размер: 89.5 Кб

  4. #4
    Passat Аватар для diavol
    Регистрация
    20.09.2010
    Адрес
    Мосвка Юг
    Возраст
    30
    Сообщений
    1,793
    Спасибо +
    Получено: 13
    Отправлено: 27

    0 Вы не можете благодарить!

    По умолчанию

    Dreadphoenix,http://passat-b5.ru/showthread.php?t=182784&page=443 лучше замени...
    VW Passat B5+ 1.8T AWM мкпп/chip/R17/bi-xenon/fmic/led stop - Продан!
    VW Passat B6 1.8
    TSI BZB 2008/Tiptronic/Highline

  5. #5
    Pointer
    Регистрация
    19.06.2012
    Возраст
    35
    Сообщений
    7
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Люди добрые!
    кто подскажет и поможет моей проблеме пассат б5 тди в6 под турбиной находится металлическая трубка типа (обратный трубопровод масла в движок) с нее подтекает масло. турбина стоит на 4 болтах, 1 из них прям под турбиной и к нему не бодлесть. можт кто разбирал и снимал ее. подскажите хотя бы что за ключ туда залезет.
    за ранее спасибо

  6. #6
    Всем Перцам - Перец Клуба! Аватар для komsernik
    Регистрация
    29.05.2010
    Адрес
    Калмыкия, Городовиковск
    Возраст
    46
    Сообщений
    8,927
    Записей в дневнике
    4
    Спасибо +
    Получено: 1,488
    Отправлено: 441

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Novgorodec Посмотреть сообщение
    с нее подтекает масло
    Novgorodec, а ты уверен, что именно с нее течет? Не могу сказать, как у вас на тди, у нас, без снятия турбы туда не подлезть (у нас на двух болтах маслослив)
    ... АЕВ-98 -> SuperB-2007, AWT...

  7. #7
    Polo
    Регистрация
    03.02.2012
    Адрес
    Москва
    Возраст
    28
    Сообщений
    380
    Спасибо +
    Получено: 10
    Отправлено: 31

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от komsernik Посмотреть сообщение
    Novgorodec, а ты уверен, что именно с нее течет? Не могу сказать, как у вас на тди, у нас, без снятия турбы туда не подлезть (у нас на двух болтах маслослив)
    При мне, на бензиновом моторе, меняли эту трубку без снятия турбины
