    По умолчанию Тюнинг приборной панели (ФОТООТЧЕТ!!!)

    Всем доброго времени суток!
    Знаю, что тема всяких перепаек и всего прочего уже достаточно заезжена, и существует не одна тема посвященная изменению подсветки=)

    Я постарался собрать здесь максимально подробную инструкцию как это сделать и много фото =)

    Модераторам: если сочтете тему реальным бояном, то удаляйте) не обижусь)

    Сначала все было очень уныло, как и у многих (фото взято из интернета, не догадался сфоткать перед процедурой)

    \

    Очень давно мечтал о чем-то более ярком.
    Сначала хотелось белый как у 6-го поколения пассатов, но вскоре, увидев в крузе голубую подсветку, понял, что голубая мне нравится больше, вот только хотел её более светлой сделать. В крузах она почти как цвет морской волны, а мне нужна была голубая, с сине-фиолетовым оттенком.
    Поездки в Митино и по прочим магазинам электроники всяком, поиски в интернете не увенчачилсь успехом...таких диодов просто нет

    Есть насыщенный синий и цвет морской волны...

    Решение пришло быстро, а помимо подсветки еще закупил хром кольца..

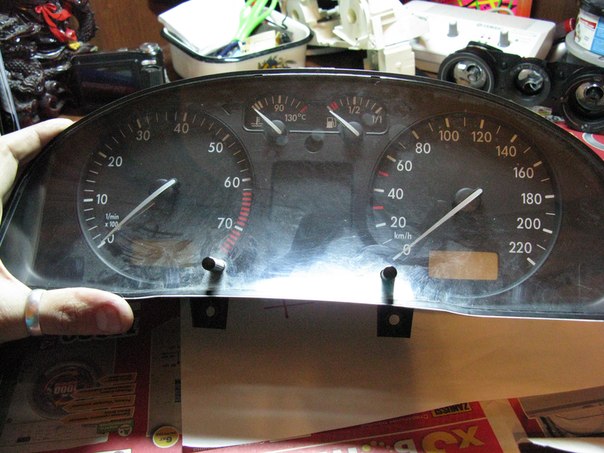

    Вот в таком состоянии и пришли мысли, что еще доделать)))

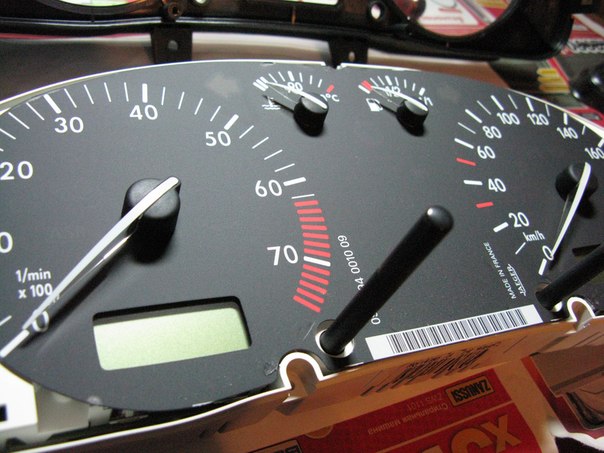

    Разбираем дальше))) снял стекло)



    Стрелки снимал двумя вилками, на мой взгляд - самый гуманный способ снять стрелки не сломав их)
    на удивление, снялись легко) силу прикладывать не пришлось)))



    Дальше разобрал приборку на все возможные и невозможные составляющие)
    Всё аккуратно сложил, чтобы не потерять...

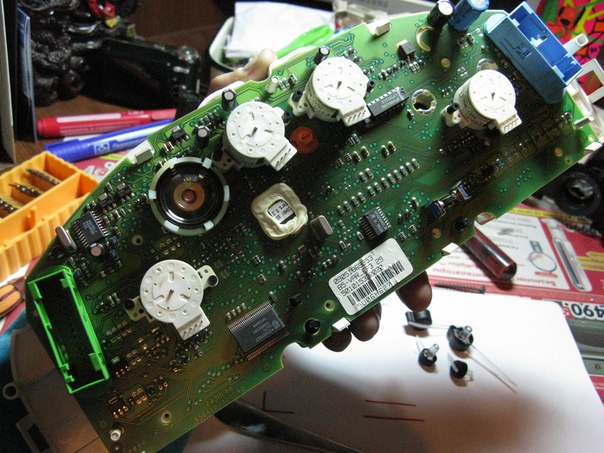

    Мне нужна только плата..

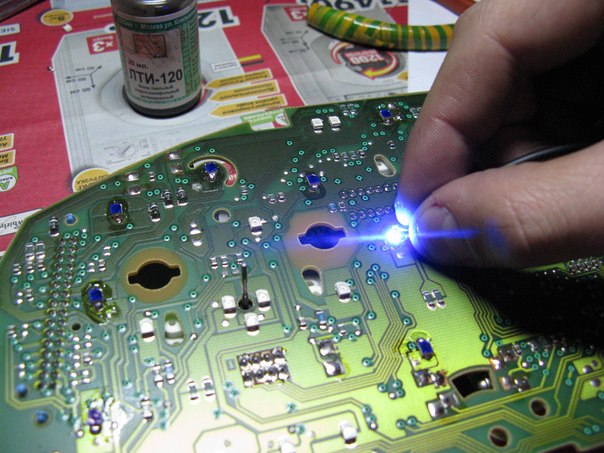

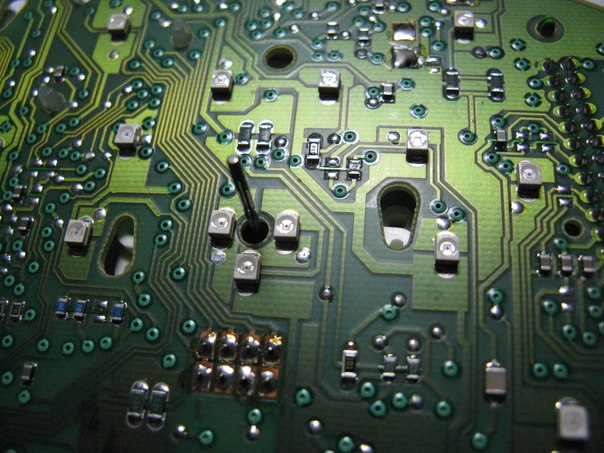

    А на обратной стороне и сами диоды, с их противными, ужасно надоевшими, зелеными диодами =)





    Еще при покупке диодов родилась эта идея, потому без раздумий взял SMD-диоды (сверхяркие)



    Ничего страшного, что выглядят немного по-разному.
    Вольтаж один, а яркость разная. Припаять их - пара пустяков.

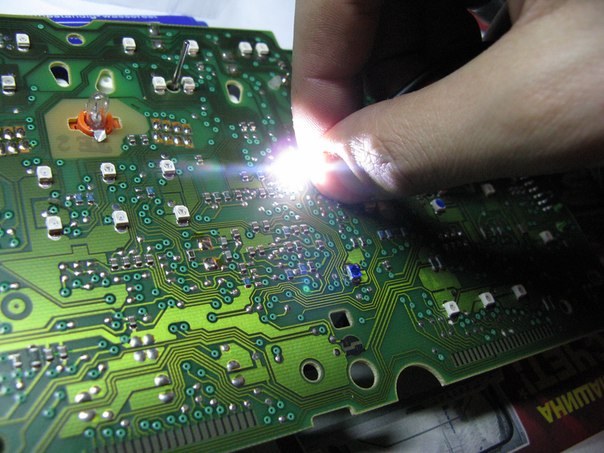

    После того, как припаял один и подал питание на приборку - немного усомнился в адекватности своих действий,
    потому что они действительно очень сильно слепили...тоесть зеленый диод горит, и на него реально смотреть, а SMD-диод горит так ярко, что даже направлять в сторону лица невозможно.

    Это не остановило - в крайнем случае просто покрою тонировочной пленкой стекло приборки =)







    А вот тут началось самое интересное - в голове родилась мысль как получить тот самый голубой свет, с сине-фиолетовым оттенком)
    Все оказалось гораздо проще, чем я думал.
    Не судите строго, я провел несколько испытаний, прежде чем в приборки такое исполнил =)

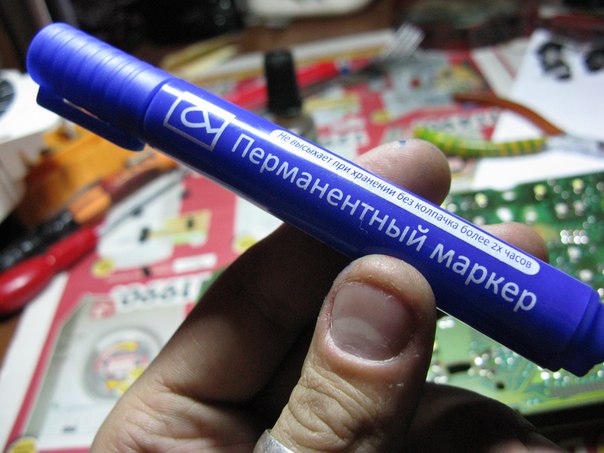

    Вот оно, решение моей проблемы:

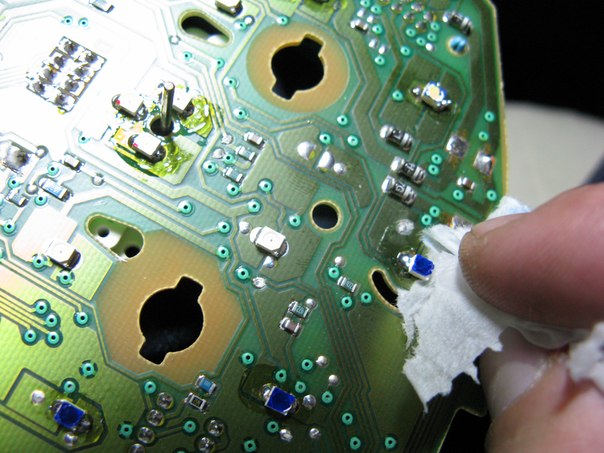

    И, что самое удивительное, после того, как я закрасил диоды маркером, они дали именно такой цвет
    Был и еще один плюс - они теперь не так сильно слепят, как слепили до процедуры
    Но их свет все равно гораздо ярче чем штатные диоды светили, надеюсь, отражатель сделает свое дело.





    Далее встал вопрос со стрелками.
    То, что зеленые диоды надо сделать красными - это понятно, специально для этого закупил еще и красные диоды (обычные, не SMD)

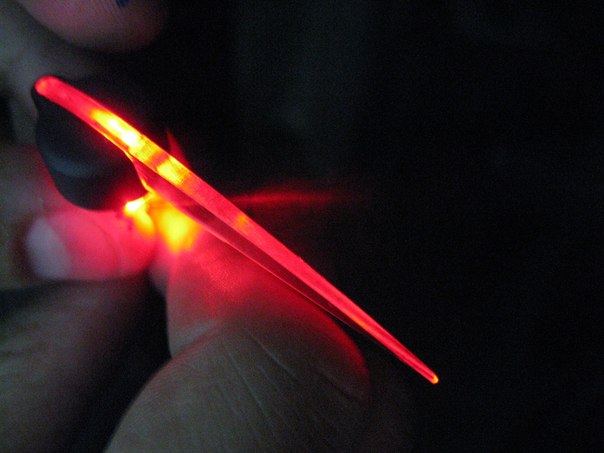

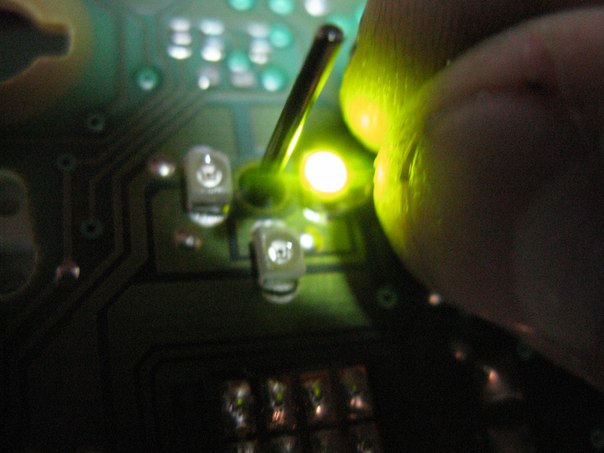

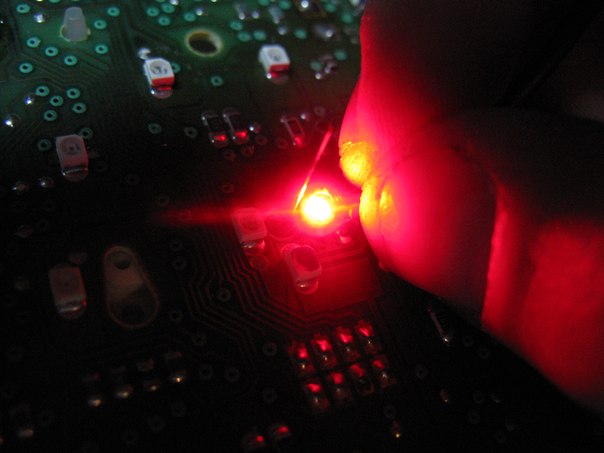

    Попробовал подсветить стрелочку диодом и понял, что получается ..амно





    Сорри за качество, под столом в темноте фотик не хотел фокусироваться, но в двух словах - стандартные красные стрелки получились, как на приборках с красными стрелками.

    Я же хотел, чтобы стрелки были тоже яркими, чтоб от них небольшое свечение было на приборке.

    Пришло изменить немного принцип их подсветки (мини фото-отчет):

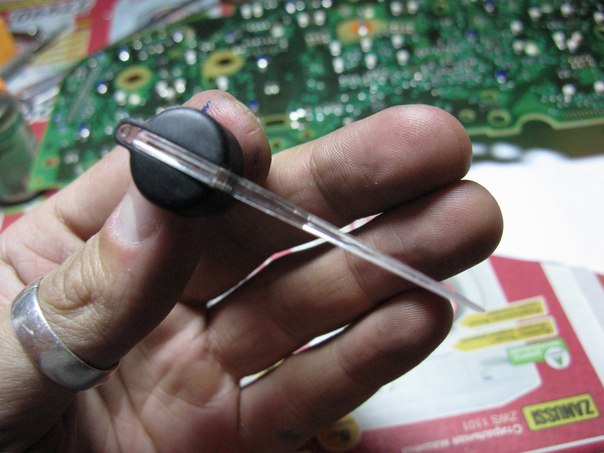

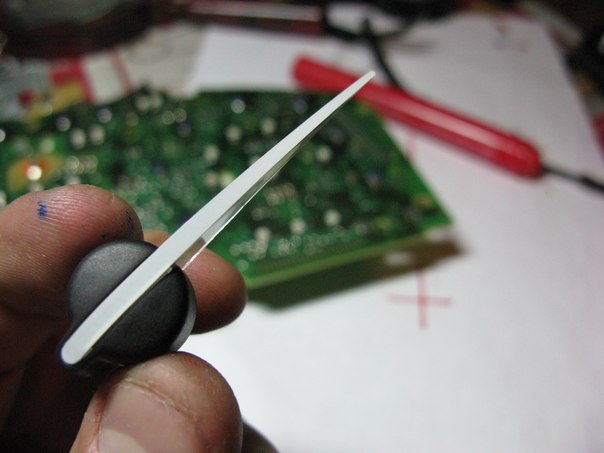

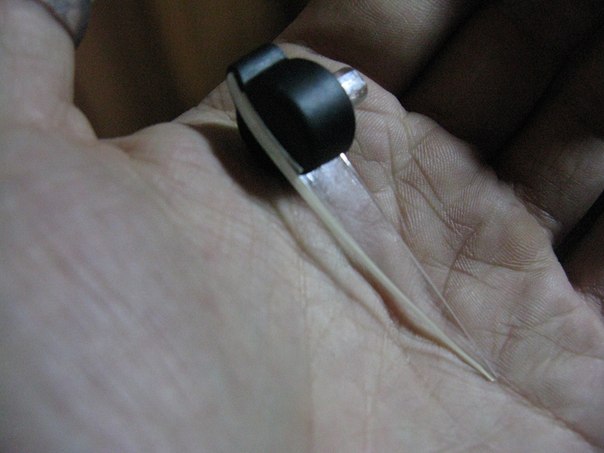

    Имеем саму стрелку=)



    Свечение такое "штатное" потому чтосвет преломляется свеху стрелки. Это то краска, то ли лак какой-то я так и понял, да и не особо меня это интересовало

    Его нужно было стереть к чертям

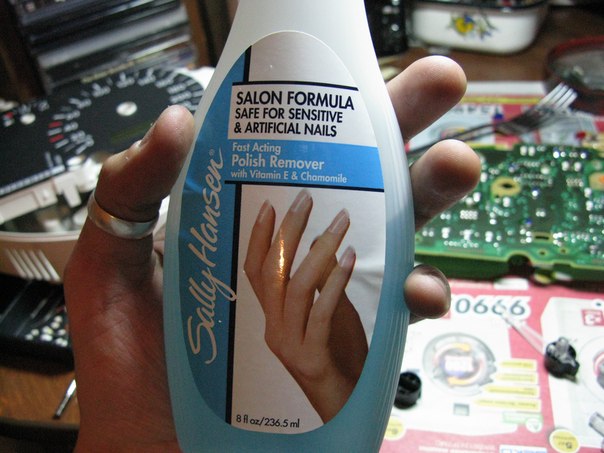

    Потому была одолжена жидкость для снятия лака с ногтей.

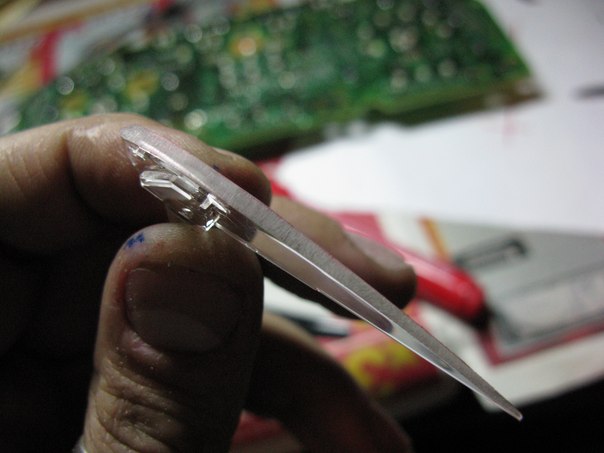

    С помощью этой жидкости и ватки делаем со стрелкой вот что:





    Стерлось очень легко, видимо, это все таки лак какой-то =)

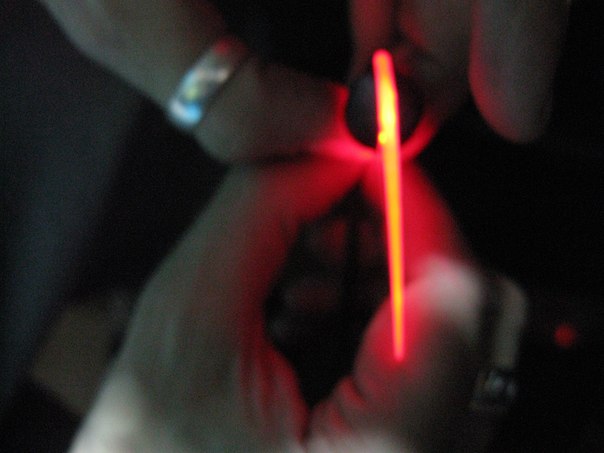

    Я не мог не посмотреть как светит без этого всего =)



    Из-за отсутствия преломляющей части, свет рассеивается и стрелку едва будет видно на приборке..это не дело..

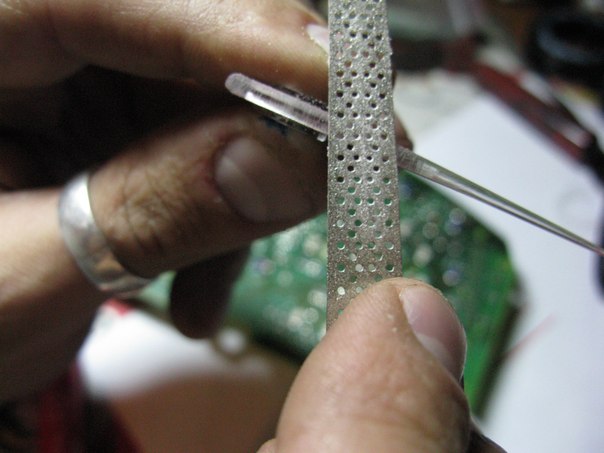

    Берем наждачную бумагу или пилочку для ногтей (я выбрал второй вариант - удобнее)

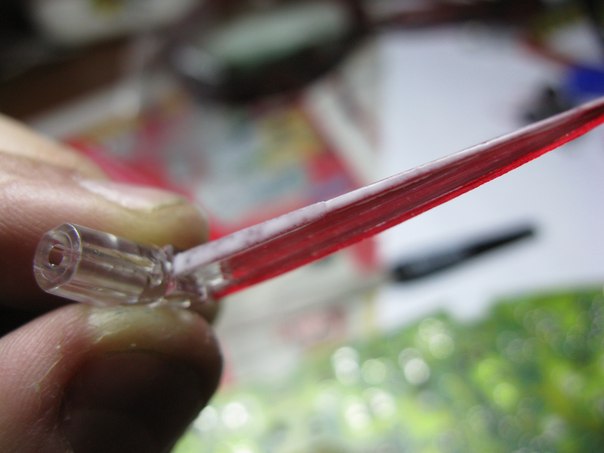

    Запиливаем верх стрелки, чтоб он стал как на фото ниже:

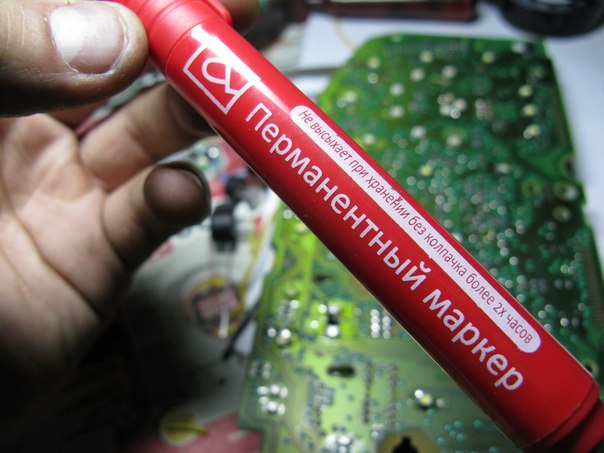

    Здесь мне пригодился, уже проверенный временем, товарищ =)

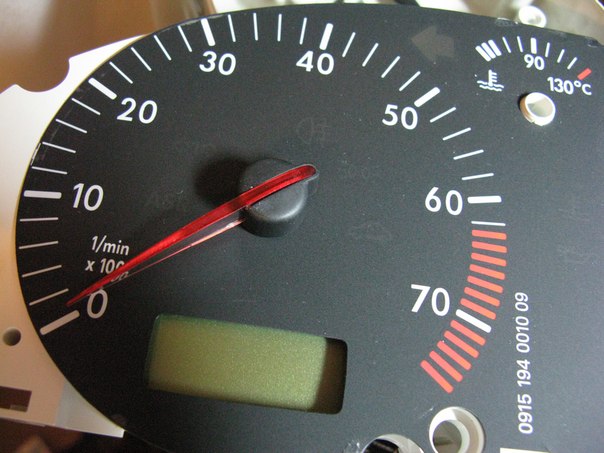

    Покрываем верх красным (для того, чтоб с выключенными фарами стрелка тоже была красной)







    Это еще не все

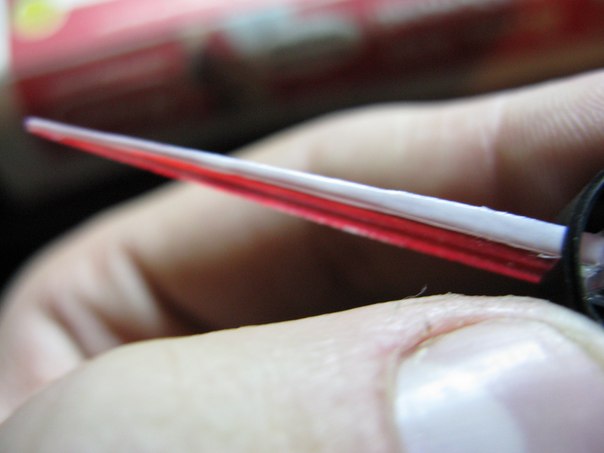

    Теперь нужно одолжить белый лак для ногтей и с нижней стороны (предварительно запилив пилочкой) покрыть в несколько слоев белым лаком.
    Офф: так и мастером маникюра стать недолго

    Делается это для того, что вся стрелка одинаково ровно подсвечивалась, при этом сама стрелка будет гораздо ярче из-за того, что свет не преломляется в верхней части стрелки.. Как светит увидите чуточку ниже =)







    Стрелки готовы. Откладываем в сторону.

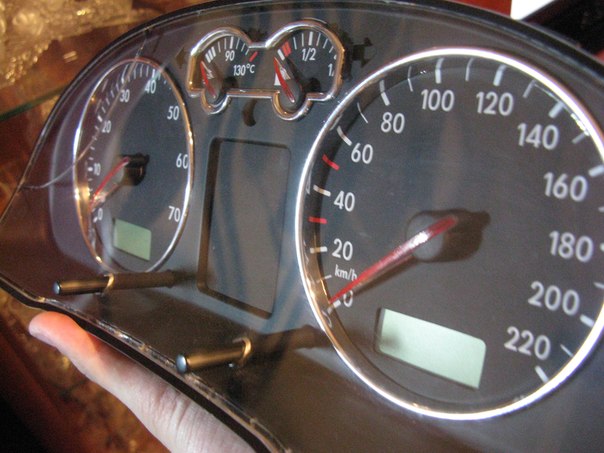

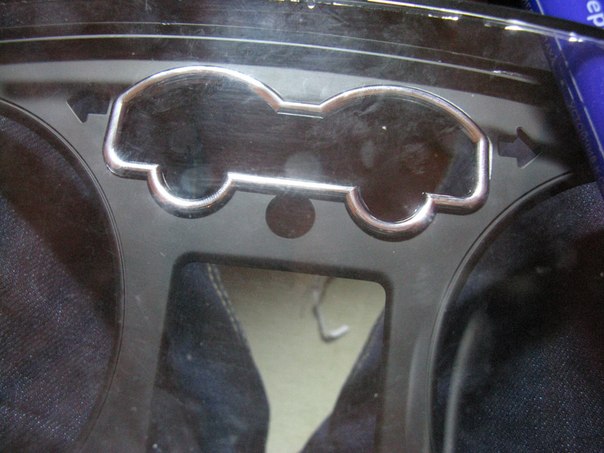

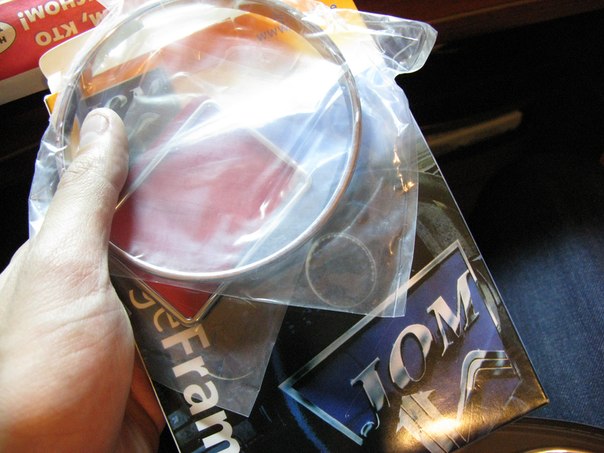

    Теперь берем в руки купленый за 950р комплект хрома для приборки.



    Не обошлось без жертв, при снятии стекла с приборки отломил кусочек этого самого стекла (вернее пластика)..

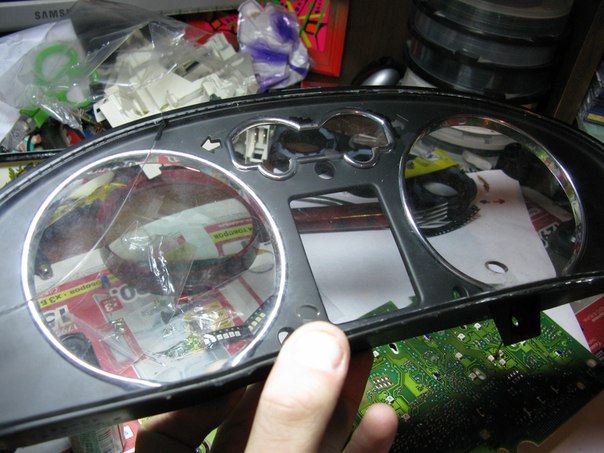

    Я поставил только кольца на спидометр и тахометр и еще хром на приборы температуры и бензина..на центральную панельку ставить не стал, приложил и без нее мне как-то больше понравилось, так что кому надо - отдам даром =)











    С хромом приборка значительно приятнее выглядит=)
    Далее подключаем саму приборку и смотрим на результат паяния =)
    Я в машину относить не стал, прямо на столе подключил.

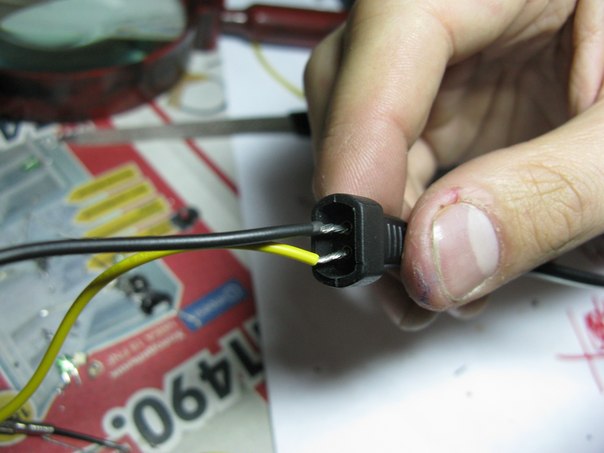

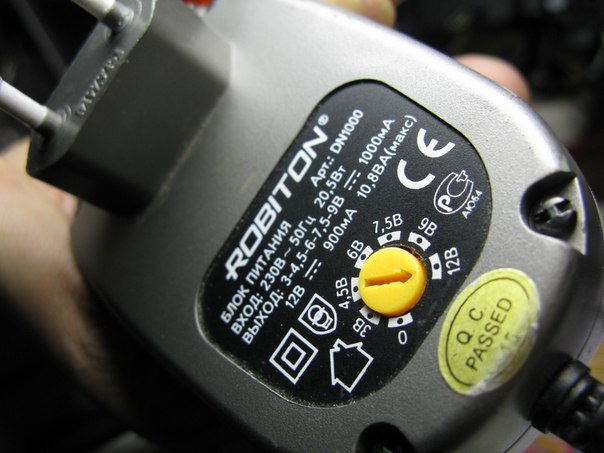

    Использовал универсальный адаптер (ставим на нем 12В)

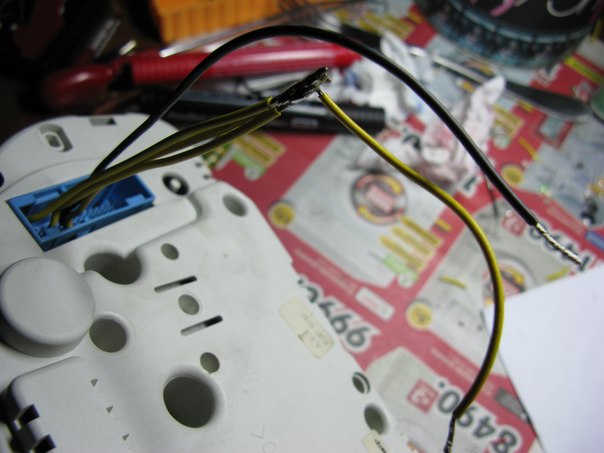

    В синем разъеме подключаем к + 1, 20, 23 контакт, а 7 на -

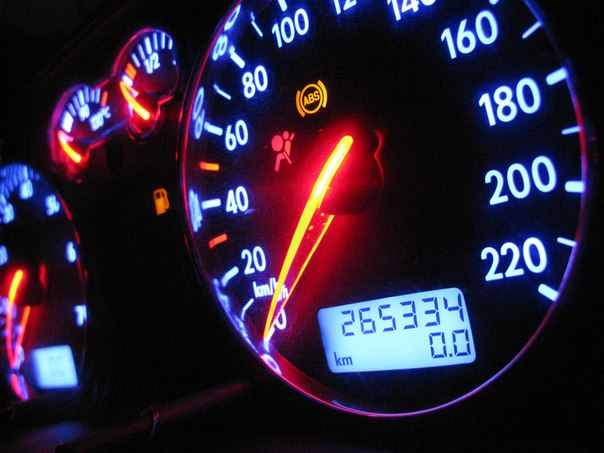

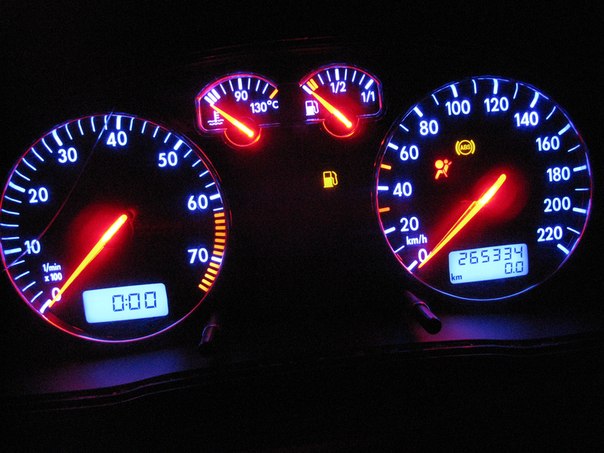

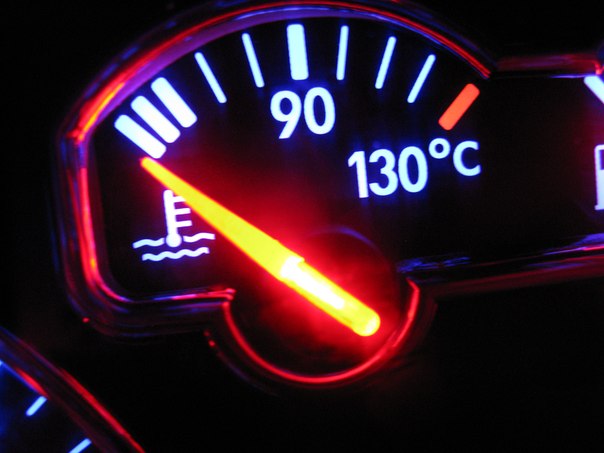

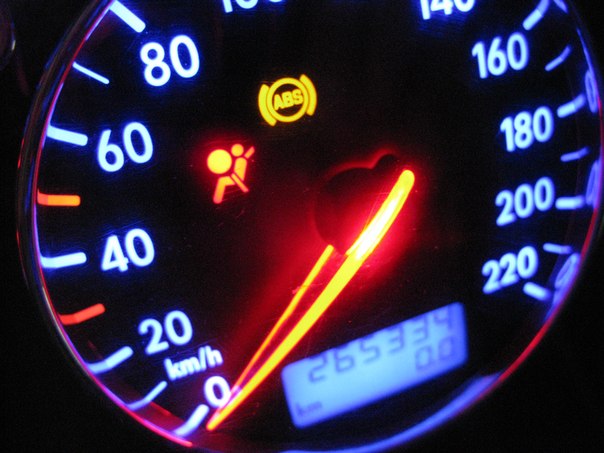

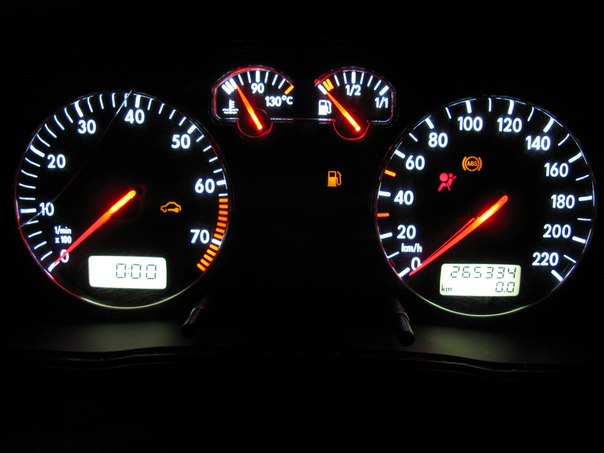

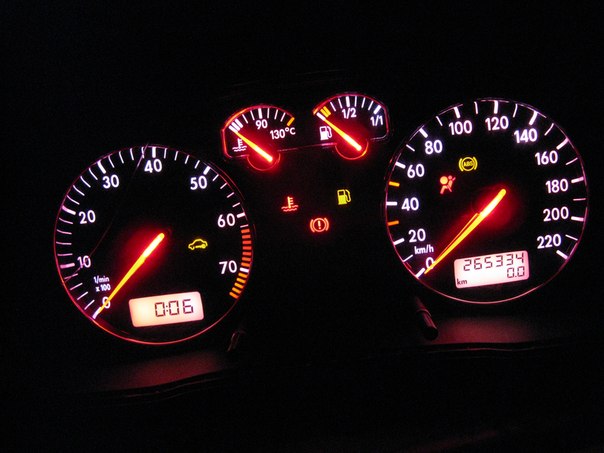

    Результатом остался ОООООЧЕЕЕЕНь доволен
    Получился именно такой цвет как я хотел.

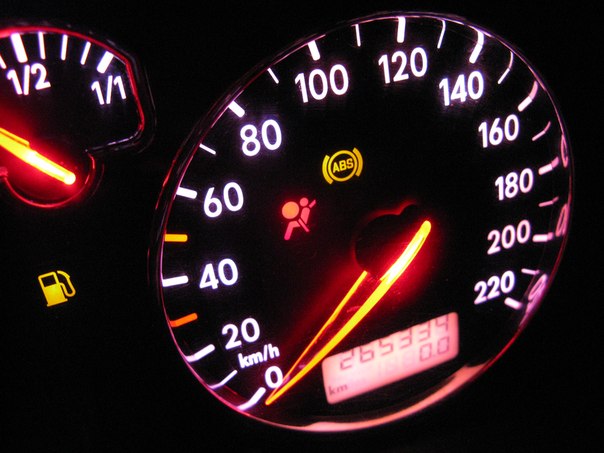

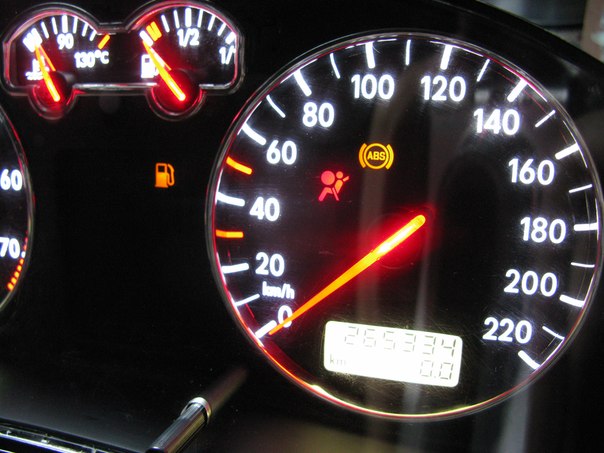

    В общем, говорить можно бесконечно, смотрите сами =)







    Изображения Изображения

  2. #2
    Touareg Аватар для Sizzlean
    Регистрация
    02.12.2008
    Адрес
    Казахстан, 05 регион
    Возраст
    32
    Сообщений
    2,267
    Спасибо +
    Получено: 19
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Gumanoid_AN Посмотреть сообщение
    Всем доброго времени суток!
    Знаю, что тема всяких перепаек и всего прочего уже достаточно заезжена, и существует не одна тема посвященная изменению подсветки=)

    Я постарался собрать здесь максимально подробную инструкцию как это сделать и много фото =)

    Модераторам: если сочтете тему реальным бояном, то удаляйте) не обижусь)

    Сначала все было очень уныло, как и у многих (фото взято из интернета, не догадался сфоткать перед процедурой)
    Обидно за пластик приборки!
    B5_1.8_ADR_97_был
    B5.5_1.8T_AWT_03_типтрон_кожа_алькантара_Vag Com_D2S_немец!
    R появилась, D буксует

  3. #3
    Polo
    Регистрация
    23.06.2010
    Адрес
    Люберцы
    Возраст
    26
    Сообщений
    380
    Спасибо +
    Получено: 25
    Отправлено: 0

    1 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Sizzlean Посмотреть сообщение
    Обидно за пластик приборки!
    \

    Обидно, не то слово
    Ну да ладно, в планах купить где-нить убитую приборку и с ней переставить =)

  4. #4
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    20.02.2006
    Адрес
    Россия, Санкт-Петербург
    Возраст
    32
    Сообщений
    7,630
    Спасибо +
    Получено: 24
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Достойно

  5. #5
    Lupo
    Регистрация
    23.09.2010
    Адрес
    Чувашия, Чебоксары
    Возраст
    32
    Сообщений
    147
    Спасибо +
    Получено: 0
    Отправлено: 2

    0 Вы не можете благодарить!

    По умолчанию

    зачотно

  6. #6
    Touareg Аватар для Sizzlean
    Регистрация
    02.12.2008
    Адрес
    Казахстан, 05 регион
    Возраст
    32
    Сообщений
    2,267
    Спасибо +
    Получено: 19
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Gumanoid_AN Посмотреть сообщение
    Ну да ладно, в планах купить где-нить убитую приборку и с ней переставить =)
    У меня тоже зеленый цвет! Тож хочу только стрелки переделать в красный, только я боюсь
    B5_1.8_ADR_97_был
    B5.5_1.8T_AWT_03_типтрон_кожа_алькантара_Vag Com_D2S_немец!
    R появилась, D буксует

  7. #7
    Polo
    Регистрация
    23.06.2010
    Адрес
    Люберцы
    Возраст
    26
    Сообщений
    380
    Спасибо +
    Получено: 25
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Sizzlean Посмотреть сообщение
    только я боюсь
    А чего боишься то?) если все аккуратно делать и не спешить, то ничего не сломается и не потеряется)))

  8. #8
    Заблокирован
    Регистрация
    23.12.2010
    Адрес
    г.Москва ЮВАО
    Возраст
    29
    Сообщений
    3,101
    Спасибо +
    Получено: 20
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Супер зачёт!Только можно было бы просто приборку с синей подсветкой купитьИ вобще на мой взгляд зелёная подсветка это редкость,не у каждого такая есть,и лучшеб было её оставитьА для полной гармонии теперь придётся переделывать подсветку кнопок и климата.

  9. #9
    Polo
    Регистрация
    23.06.2010
    Адрес
    Люберцы
    Возраст
    26
    Сообщений
    380
    Спасибо +
    Получено: 25
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Kost9n Посмотреть сообщение
    Супер зачёт!Только можно было бы просто приборку с синей подсветкой купитьИ вобще на мой взгляд зелёная подсветка это редкость,не у каждого такая есть,и лучшеб было её оставитьА для полной гармонии теперь придётся переделывать подсветку кнопок и климата.
    Зеленая, на имхо смотрится дешево и беспонтово)) во всяком случае надоела уже изрядно))
    Можно было бы купить и синюю) но я хотел именно голубую и стрелки на моей подсвечиваются совершенно иначе))
    Но, каждому свое =)))



  10. #10
    Touareg Аватар для Sizzlean
    Регистрация
    02.12.2008
    Адрес
    Казахстан, 05 регион
    Возраст
    32
    Сообщений
    2,267
    Спасибо +
    Получено: 19
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Gumanoid_AN Посмотреть сообщение
    А чего боишься то?) если все аккуратно делать и не спешить, то ничего не сломается и не потеряется)))
    Паять не умею!
    B5_1.8_ADR_97_был
    B5.5_1.8T_AWT_03_типтрон_кожа_алькантара_Vag Com_D2S_немец!
    R появилась, D буксует

  11. #11
    Polo
    Регистрация
    23.06.2010
    Адрес
    Люберцы
    Возраст
    26
    Сообщений
    380
    Спасибо +
    Получено: 25
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Sizzlean Посмотреть сообщение
    Паять не умею!
    хммм...с этим посложнее будет)) наверняка друзья есть, кто паять умеет=)
    Поставь им пива и отдай приборку)) =)
    в общем, я думаю, что не бывает не решаемых задач

  12. #12
    Touareg Аватар для Sizzlean
    Регистрация
    02.12.2008
    Адрес
    Казахстан, 05 регион
    Возраст
    32
    Сообщений
    2,267
    Спасибо +
    Получено: 19
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Gumanoid_AN Посмотреть сообщение
    наверняка друзья есть, кто паять умеет=)
    Таких нет! Если у них лампочка сгорает едут в сервис центр

    Цитата Сообщение от Gumanoid_AN Посмотреть сообщение
    в общем, я думаю, что не бывает не решаемых задач
    Вот и думаю может на урааааа это сделать!!!
    Изображения Изображения
    B5_1.8_ADR_97_был
    B5.5_1.8T_AWT_03_типтрон_кожа_алькантара_Vag Com_D2S_немец!
    R появилась, D буксует

  13. #13
    Polo
    Регистрация
    23.06.2010
    Адрес
    Люберцы
    Возраст
    26
    Сообщений
    380
    Спасибо +
    Получено: 25
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Sizzlean Посмотреть сообщение
    Вот и думаю может на урааааа это сделать!!!
    Сделай =) если сомневаешься - купи на разборе и её перепаяй, если все норм получится - вместо своей воткнешь)))

  14. #14
    Touareg Аватар для Mario
    Регистрация
    09.01.2009
    Адрес
    МСК
    Возраст
    39
    Сообщений
    2,649
    Спасибо +
    Получено: 28
    Отправлено: 47

    0 Вы не можете благодарить!

    По умолчанию

    Gumanoid_AN, Зачот))) А красные стрелки тебя до сих пор дожидаются в моей тачке, а тебе не пригодились)
    AEB, 97 год, мешалка - handmade.

  15. #15
    Touareg Аватар для Sizzlean
    Регистрация
    02.12.2008
    Адрес
    Казахстан, 05 регион
    Возраст
    32
    Сообщений
    2,267
    Спасибо +
    Получено: 19
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Gumanoid_AN Посмотреть сообщение
    купи на разборе и её перепаяй,
    У меня лишних 2000 р. нет!
    B5_1.8_ADR_97_был
    B5.5_1.8T_AWT_03_типтрон_кожа_алькантара_Vag Com_D2S_немец!
    R появилась, D буксует

  16. #16
    Polo
    Регистрация
    23.06.2010
    Адрес
    Люберцы
    Возраст
    26
    Сообщений
    380
    Спасибо +
    Получено: 25
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Mario, привет)) вспоминал тебя когда все это делал =) но как-то совесть не позволила уже тебя беспокоить)) сколько ты меня уже ждешь))
    сделал по-своему в итоге)) ты уж не держи зла на меня =)

  17. #17
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    36
    Сообщений
    9,646
    Записей в дневнике
    12
    Спасибо +
    Получено: 493
    Отправлено: 147

    0 Вы не можете благодарить!

    По умолчанию

    сеня клубни тож притащили мне приборку зеленую, попросили сделать все белым, а стрелки красным Буду на следующей неделе ваять.
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  18. #18
    Polo
    Регистрация
    23.06.2010
    Адрес
    Люберцы
    Возраст
    26
    Сообщений
    380
    Спасибо +
    Получено: 25
    Отправлено: 0

    1 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ladjak Посмотреть сообщение
    сеня клубни тож притащили мне приборку зеленую, попросили сделать все белым, а стрелки красным Буду на следующей неделе ваять.
    Удачи!) Фотки потом скинь))) я кстати, пробовал еще 2 варианта, стирал синий маркер и смотрел как будет белая выглядеть, а потом закрасил красным маркером, но получился какой-то розовый, так что потом опять стер и оставил синиюю)))











    Изображения Изображения

  19. #19
    Lupo
    Регистрация
    12.01.2008
    Адрес
    Россия, Самара
    Возраст
    38
    Сообщений
    234
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Красиво получилось. А какое количество диодов нужно покупать?
    VW Passat B5. 1998г. ADR. МКПП. Климат, парктроник. - Был
    VW Jetta 2013г. 1.4 TSI МКПП. Sochi Edition -Был
    VW Jetta 2015г. 1.4 TSI МКПП. Highline

  20. #20
    Polo
    Регистрация
    23.06.2010
    Адрес
    Люберцы
    Возраст
    26
    Сообщений
    380
    Спасибо +
    Получено: 25
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    моделист, на шкалы ушло 24 диода, а стрелки подсвечивают 10 светодиодов в общей сложности =)

Страница 1 из 33 12311 ... ПоследняяПоследняя

Похожие темы

  1. Ответов: 45
    Последнее сообщение: 27.11.2006, 20:17
  2. Глюк на приборной панели
    от Сан Сан в разделе Архив 2006г.
    Ответов: 20
    Последнее сообщение: 25.08.2006, 23:41
  3. Ответов: 12
    Последнее сообщение: 18.01.2006, 10:38
  4. Ответов: 8
    Последнее сообщение: 06.06.2005, 12:33
  5. Ответов: 18
    Последнее сообщение: 12.05.2005, 14:47

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
