    Лампочка Замена микрика в защелке багажника. Фото-мини-отчет.

    Всем привет.

    Вчера от нечего делать решил починить в своём сарае включение света в багажнике при открытии крышки. Давным-давно у меня была сломана писалка в дворнике, потом сдохло рэле моторчика, которое я восстановил, а вот наглухо сгнивший микрик в защелке я тогда оставил как есть.

    Собственно, отчет:

    Открутив 4 самореза, снимаем обшивку задней двери, отцепляем тягу от защелки и откручиваем 12-зубым торксом М10 саму защелку. Это фоткать не стал, т.к. все это уже было на форуме.

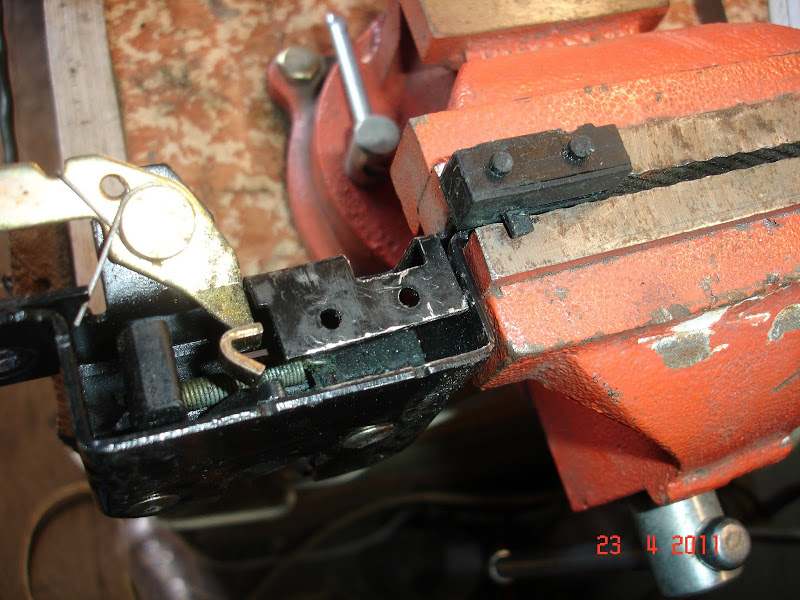

    Защелку в тиски, варварским методом выковыриваем старый микрик:

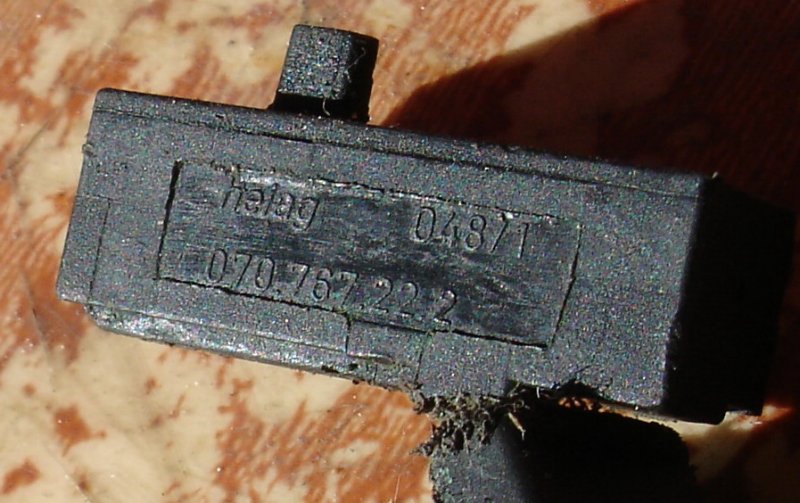

    Сам микрик с номером:


    Микрик сгнил наглухо, внутри вместо дорожек одна зелёная ржавчина была. По этому его было решено выкинуть, а вместо я взял обычный советский микрик, который все тут на форуме пихают в замки дверей. Тока я взял не МП3-1, а МП9 - он с железочкой. Припаял к микрику провода, пайку залил из термопистолета. Потом долго думал, как его там приладить, придумал примерно вот так:

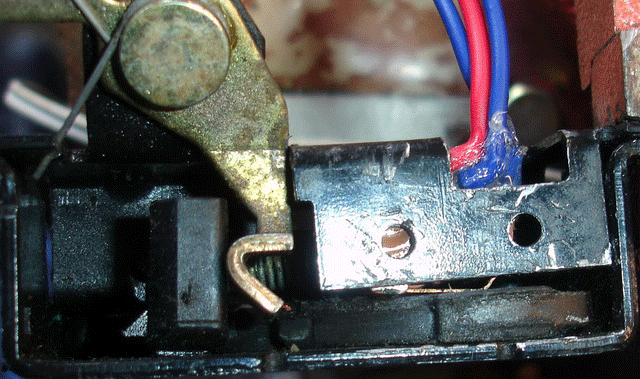

    Всунул его внутрь, предварительно измазав "супер моментом", прижал, подождал минутку - и аллилуйя!!! Вот так теперь это работает:


    Потом я еще поплевал немного вокруг микрика термоклеем на всякий случай, и всё поставил на место.По электрике я подключил микрик к коричневому и коричнево-черному проводу так, что при открытии он их замыкает, свет загорается. Там в двери есть еще один провод (коричнево-серый вроде) от штатной сигналки наверное, его я не подключал - у меня нет штатной сигналки, а не штатная подключена к освещению багажника.

    Аминь.
    Последний раз редактировалось bde; 09.01.2014 в 14:30.

  2. #2
    Phaeton Аватар для *Димы4*
    Регистрация
    19.10.2008
    Адрес
    Россия, Ярославль
    Возраст
    36
    Сообщений
    3,079
    Записей в дневнике
    6
    Спасибо +
    Получено: 40
    Отправлено: 50

    0 Вы не можете благодарить!

    По умолчанию

    Молодца


  3. #3
    Polo
    Регистрация
    15.09.2008
    Адрес
    Россия, Киров
    Возраст
    39
    Сообщений
    456
    Спасибо +
    Получено: 15
    Отправлено: 2

    0 Вы не можете благодарить!

    По умолчанию

    молодец не вопрос.
    В свое время я поставил родной микрик под номером 8D5 959 489. Существенно дороже, но и намного проще. Цена вопроса 400 руб и никакой пайки, термоклея и шаманства. Но если руки грамотно выполняют команды головного мозга и нет возможности купить родной микрик вариант ремонта - зер гут !!
    Passat 1,8T ATW МКПП + Shadow 750 -> T32 + VN900

  4. #4
    Pointer
    Регистрация
    04.09.2010
    Сообщений
    47
    Спасибо +
    Получено: 0
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Quwer Посмотреть сообщение
    молодец не вопрос.
    В свое время я поставил родной микрик под номером 8D5 959 489. Существенно дороже, но и намного проще. Цена вопроса 400 руб и никакой пайки, термоклея и шаманства. Но если руки грамотно выполняют команды головного мозга и нет возможности купить родной микрик вариант ремонта - зер гут !!
    Это, наверное, на седане можно просто микрик поменять, а на сарае он вроде, другой и отдельно от замка не продаётся.
    bde, спасибо за отчёт, тоже так сделаю.

  5. #5
    Golf Аватар для Drakon_1964
    Регистрация
    24.01.2010
    Адрес
    Вильнюс, Литва
    Возраст
    52
    Сообщений
    699
    Спасибо +
    Получено: 19
    Отправлено: 27

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Ромарион
    Это, наверное, на седане можно просто микрик поменять, а на сарае он вроде, другой и отдельно от замка не продаётся.
    У автора темы как раз таки сарай, как я понял.

    --- Добавлено чуть позже ---

    bde, Классный отчёт, спасибо. И мне предстоит - сегодня сигнализация орала и лампочка не гасла. Пока отключил её.
    VW Passat B5 Variant 1997 г., 1.8T 20V, AEB, 110 kW, МКПП (DHW), CLIMAtronic

  6. #6
    Pointer
    Регистрация
    04.09.2010
    Сообщений
    47
    Спасибо +
    Получено: 0
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Drakon_1964 Посмотреть сообщение
    У автора темы как раз таки сарай, как я понял. [COLOR="Green"]
    Так я и написал, что просто купить оригинальный микрик и поставить его на сарае не получится.
    Только вот интересно, как 3-ий провод подключить? (штатная сигнализация у меня есть).

  7. #7
    Golf Аватар для Drakon_1964
    Регистрация
    24.01.2010
    Адрес
    Вильнюс, Литва
    Возраст
    52
    Сообщений
    699
    Спасибо +
    Получено: 19
    Отправлено: 27

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Ромарион
    Только вот интересно, как 3-ий провод подключить? (штатная сигнализация у меня есть).
    А так сколько их там должно быть на самом деле. У меня тоже штатка есть.
    VW Passat B5 Variant 1997 г., 1.8T 20V, AEB, 110 kW, МКПП (DHW), CLIMAtronic

  8. #8
    Pointer
    Регистрация
    04.09.2010
    Сообщений
    47
    Спасибо +
    Получено: 0
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Drakon_1964 Посмотреть сообщение
    А так сколько их там должно быть на самом деле. У меня тоже штатка есть.
    У меня - 3. Два из них замыкаешь, лампочка загарается, а вот что с третьим сделать при колхозинге, непонятно

  9. #9
    Golf Аватар для Drakon_1964
    Регистрация
    24.01.2010
    Адрес
    Вильнюс, Литва
    Возраст
    52
    Сообщений
    699
    Спасибо +
    Получено: 19
    Отправлено: 27

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Ромарион
    У меня - 3. Два из них замыкаешь, лампочка загарается, а вот что с третьим сделать при колхозинге, непонятно
    Я пока не разбирал - не могу сказать. Надо у автора спросить. А разве устройство микриков отличается?
    VW Passat B5 Variant 1997 г., 1.8T 20V, AEB, 110 kW, МКПП (DHW), CLIMAtronic

  10. #10
    Pointer Аватар для Huaming
    Регистрация
    29.12.2009
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    54
    Сообщений
    63
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    У меня седан,и мкрик достается очень легко,за новый попросили 680 на заказ,не стал,работал через раз.Я просверлил по центру иголкой дырку и залил WD ,теперь полный порядок,ломатьсятам нечему,просто немного окисляются контакты.
    AWT 1.8 T 2003 г. Европеец,куплен в Москве

  11. #11
    Pointer
    Регистрация
    04.09.2010
    Сообщений
    47
    Спасибо +
    Получено: 0
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Drakon_1964 Посмотреть сообщение
    Я пока не разбирал - не могу сказать. Надо у автора спросить. А разве устройство микриков отличается?
    У автора тоже три, он в конце первого сообщения об этом написал. Устройство у них одинаковое, а форма разная, раз в каталогах для седана он отдельной деталью идёт, а для универсала в сборе с замком.
    У меня тоже сгнил и восстановлению не подлежит. Думаю, третий провод никуда не присоединять, а сигналка будет думать, что дверь закрыта.

  12. #12
    Golf Аватар для Drakon_1964
    Регистрация
    24.01.2010
    Адрес
    Вильнюс, Литва
    Возраст
    52
    Сообщений
    699
    Спасибо +
    Получено: 19
    Отправлено: 27

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Ромарион
    У автора тоже три, он в конце первого сообщения об этом написал. Устройство у них одинаковое, а форма разная, раз в каталогах для седана он отдельной деталью идёт, а для универсала в сборе с замком.
    У меня тоже сгнил и восстановлению не подлежит. Думаю, третий провод никуда не присоединять, а сигналка будет думать, что дверь закрыта.
    Я на этом сайте http://www.volkswagen.msk.ru/index.php?p=vw_passat5_3b в главе Электрооборудование / Electrical equipment искал схему замка багажника Электрические схемы VW Passat B5 1997-2000 (rus.) Цветные, подробные, на русском! 5 Mb.
    Но почемуто не нашел.

    --- Добавлено чуть позже ---

    Цитата Сообщение от Huaming
    У меня седан,и мкрик достается очень легко,за новый попросили 680 на заказ,не стал,работал через раз.Я просверлил по центру иголкой дырку и залил WD ,теперь полный порядок,ломатьсятам нечему,просто немного окисляются контакты.
    А может это всего лишь временные меры?
    VW Passat B5 Variant 1997 г., 1.8T 20V, AEB, 110 kW, МКПП (DHW), CLIMAtronic

  13. #13
    Golf
    Регистрация
    04.05.2011
    Адрес
    22RUS Славгород
    Возраст
    31
    Сообщений
    648
    Спасибо +
    Получено: 10
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Drakon_1964 Посмотреть сообщение
    Я на этом сайте http://www.volkswagen.msk.ru/index.php?p=vw_passat5_3b в главе Электрооборудование / Electrical equipment искал схему замка багажника Электрические схемы VW Passat B5 1997-2000 (rus.) Цветные, подробные, на русском! 5 Mb.
    Но почемуто не нашел.

    --- Добавлено чуть позже ---



    А может это всего лишь временные меры?
    я тоже так думаю...у меня тоже не работает ....предстоит замена...колхозная

  14. #14
    Pointer
    Регистрация
    04.09.2010
    Сообщений
    47
    Спасибо +
    Получено: 0
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Drakon_1964 Посмотреть сообщение
    Я на этом сайте http://www.volkswagen.msk.ru/index.php?p=vw_passat5_3b в главе Электрооборудование / Electrical equipment искал схему замка багажника Электрические схемы VW Passat B5 1997-2000 (rus.) Цветные, подробные, на русском! 5 Mb.
    Но почемуто не нашел. [COLOR="Green"]
    Вот на схеме с этого сайта http://vwts.ru/electro/b5/b5_electro_rus.zip в 7-ой схеме хорошо видно.

  15. #15
    Golf Аватар для Drakon_1964
    Регистрация
    24.01.2010
    Адрес
    Вильнюс, Литва
    Возраст
    52
    Сообщений
    699
    Спасибо +
    Получено: 19
    Отправлено: 27

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Ромарион
    Вот на схеме с этого сайта http://vwts.ru/electro/b5/b5_electro_rus.zip в 7-ой схеме хорошо видно.
    Ну да. Один - на массу, другой - к БК. А вот с третьим - ?
    VW Passat B5 Variant 1997 г., 1.8T 20V, AEB, 110 kW, МКПП (DHW), CLIMAtronic

  16. #16
    Pointer
    Регистрация
    04.09.2010
    Сообщений
    47
    Спасибо +
    Получено: 0
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Drakon_1964 Посмотреть сообщение
    Ну да. Один - на массу, другой - к БК. А вот с третьим - ?
    Третий на 6-ой схеме входит в блок управления ЦЗ. Если на нём нет массы, блок думает, что дверь закрыта, если есть, то - открыта, т.е. получается, что его можно просто к проводу, который с микрика к лапочке идёт, присоединить..

  17. #17
    Golf Аватар для Drakon_1964
    Регистрация
    24.01.2010
    Адрес
    Вильнюс, Литва
    Возраст
    52
    Сообщений
    699
    Спасибо +
    Получено: 19
    Отправлено: 27

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Ромарион
    Третий на 6-ой схеме входит в блок управления ЦЗ. Если на нём нет массы, блок думает, что дверь закрыта, если есть, то - открыта, т.е. получается, что его можно просто к проводу, который с микрика к лапочке идёт, присоединить..
    Скорее всего. А то у меня сегодня на работе сигнализация срабатывала и лампочка освещения багажника горела. Я лампочку отключил - больше не орёт.
    VW Passat B5 Variant 1997 г., 1.8T 20V, AEB, 110 kW, МКПП (DHW), CLIMAtronic

  18. #18
    Знатный Перец Клуба VW Passat B5! Аватар для bde
    Регистрация
    27.10.2008
    Адрес
    В розыске
    Сообщений
    7,066
    Записей в дневнике
    5
    Спасибо +
    Получено: 358
    Отправлено: 325

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Ромарион Посмотреть сообщение
    получается, что его можно просто к проводу, который с микрика к лапочке идёт, присоединить..
    Напрямую нельзя - 12 вольт попрет на штатную сигналку через лампу в плафоне. Чо из этого получится неизвестно. Их можно объединить через пару диодов, тогда все ок будет

  19. #19
    Знатный Перец Клуба VW Passat B5! Аватар для bde
    Регистрация
    27.10.2008
    Адрес
    В розыске
    Сообщений
    7,066
    Записей в дневнике
    5
    Спасибо +
    Получено: 358
    Отправлено: 325

    0 Вы не можете благодарить!

    По умолчанию

    Вот как-то так:

  20. #20
    Golf Аватар для странник51
    Регистрация
    08.06.2009
    Адрес
    Россия, Мурманск
    Возраст
    57
    Сообщений
    735
    Спасибо +
    Получено: 21
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Quwer Посмотреть сообщение
    молодец не вопрос.
    В свое время я поставил родной микрик под номером 8D5 959 489. Существенно дороже, но и намного проще. Цена вопроса 400 руб и никакой пайки, термоклея и шаманства. Но если руки грамотно выполняют команды головного мозга и нет возможности купить родной микрик вариант ремонта - зер гут !!
    Ребята, а подскажите, нельзя ли купить оригинальный микрик на центральный замок (левая вод. дверь)?
    Вагон В5 2000г.в.1,8Т АТW АКП
