1. #41
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,175
    Спасибо +
    Получено: 16
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Xameleon, На прошлой странице есть картинка, там написано какие пины куда .
    под вечер голова не соображает.. 1) получается все же 4й пин, оранжевый вариант???
    2) можно ли вместо аккума запитать от системника +12 ???


    COOLLER, можно просто глядя в лоб на адаптер сказать какая нога, номер её на минус идет? потому что у меня автомобильный разъем тоже есть, и зная какая нога на адаптере я вставив уже точно не ошибусь
    Последний раз редактировалось Xameleon; 21.02.2011 в 17:12.
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  2. #42
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    47,423
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,247
    Отправлено: 863

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Xameleon Посмотреть сообщение
    2) можно ли вместо аккума запитать от системника +12 ??
    Можно, там потребление никакое.


    Цитата Сообщение от Xameleon Посмотреть сообщение
    1) получается все же 4й пин, оранжевый вариант???
    Какой еще оранжевый вариант? Там расписана схема, возьми фишку ОБд и сравни.
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  3. #43
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,175
    Спасибо +
    Получено: 16
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    короче глянул на схему Seregas та что в самом конце на второй странице, и ориентируясь по автомобильному разъему, получил №4. т.е я изначально правильно сделал. сейчас запитаю от компа, надеюсь ничего не напутал. аминь.

    --- Добавлено чуть позже ---

    Шок . Собрал все по схеме, даже на родных разъемах, а они пронумерованные, раза три все перепроверял. Нашел мультиметром 12,3 вольт, врезался в провода на ПК, воткнул сразу адаптер в диагностическую колодку и в USB. Включаю тумблер - комп шумит в пол силы, куллера еле крутятся, и какой то едва уловимый запах нехороший пошел, то ли из системника то ли из адаптера. Разобрал адаптер, ничего горелого не нашел, а запах был. Приборка не включилась. Сижу весь расстроеный. Ведь на днях собирался эту приборку ставить в машину. Отключив адаптер из колодки комп сразу стартанул. Интересно почему такое могло произойти. Напруга подавалась точно, и до приборки в том числе, мультиметром все померил.. какова вероятность что я испортил приборку?
    Последний раз редактировалось Xameleon; 21.02.2011 в 18:42.
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  4. #44
    Всем Перцам - Перец Клуба! Аватар для Seregas
    Регистрация
    22.11.2009
    Адрес
    Питер
    Возраст
    39
    Сообщений
    22,243
    Спасибо +
    Получено: 3,817
    Отправлено: 86

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Xameleon Посмотреть сообщение
    Шок
    Посмотри на шнурок адаптера. Подключал так?
    Изображения Изображения
    Не матерящийся автослесарь дает повод усомниться в своей компетенции.
    В личке не консультирую. Для этого есть форум.

  5. #45
    Всем Перцам - Перец Клуба! Аватар для Seregas
    Регистрация
    22.11.2009
    Адрес
    Питер
    Возраст
    39
    Сообщений
    22,243
    Спасибо +
    Получено: 3,817
    Отправлено: 86

    0 Вы не можете благодарить!

    По умолчанию

    Xameleon, у компа к проводам какого цвета запитывался?
    12В на приборку и адаптер подавал с одного разъема блока питания?
    Не матерящийся автослесарь дает повод усомниться в своей компетенции.
    В личке не консультирую. Для этого есть форум.

  6. #46
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    47,423
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,247
    Отправлено: 863

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Xameleon Посмотреть сообщение
    какова вероятность что я испортил приборку?
    Включи панель без адаптера, она сразу же загориться и БК и лампочки, просто 3 провода накинь!
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  7. #47
    Модератор Аватар для AWAS
    Регистрация
    26.01.2008
    Адрес
    Россия, Ухта
    Возраст
    41
    Сообщений
    6,293
    Записей в дневнике
    7
    Спасибо +
    Получено: 335
    Отправлено: 611

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение



    Заработало...Подключать по ЭТОЙ схеме. На первой странице автомобильный разъем, а у нас сама фишка.
    Все пашет, уже кодингами поигралсИ [COLOR="Green"]
    Это что за схема такая?
    Распиновка DB9 RS232 совсем другая!!!
    Последний раз редактировалось AWAS; 21.02.2011 в 21:32.
    VW Passat B5+ (USA) 02г. AWM, 1.8T20V MT. MMFA от autopilot, чип от kalex.

  8. #48
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    47,423
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,247
    Отправлено: 863

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от AWAS Посмотреть сообщение
    Это что за схема такая?
    Какая разница
    Это распиновка ОБД 2...смотри правую часть
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  9. #49
    Модератор Аватар для AWAS
    Регистрация
    26.01.2008
    Адрес
    Россия, Ухта
    Возраст
    41
    Сообщений
    6,293
    Записей в дневнике
    7
    Спасибо +
    Получено: 335
    Отправлено: 611

    0 Вы не можете благодарить!

    По умолчанию

    Чтобы народ не начудил , сделай примечание к картинке, что левая часть не к PC!!!
    VW Passat B5+ (USA) 02г. AWM, 1.8T20V MT. MMFA от autopilot, чип от kalex.

  10. #50
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,175
    Спасибо +
    Получено: 16
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Seregas Посмотреть сообщение
    Посмотри на шнурок адаптера. Подключал так?
    да, подключал так.


    Цитата Сообщение от Seregas Посмотреть сообщение
    Xameleon, у компа к проводам какого цвета запитывался?
    12В на приборку и адаптер подавал с одного разъема блока питания?

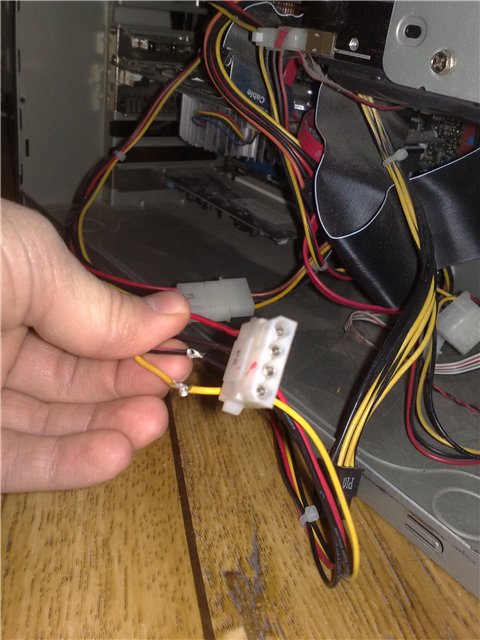

    Подключался немного странно, щас сфоткаю
    залез в системник, нашел фишку не занятую, в неё входит четыре провода. если касаться вольтметром их в разной последовательности то можно получить 5, 7 и другие значения напрядения. так вот я нашел 12,3. может быть тут где то собака порылась :\.
    Цитата Сообщение от Seregas Посмотреть сообщение
    12В на приборку и адаптер подавал с одного разъема блока питания?
    всё питал только от компа, т.е одного блока питания.

    --- Добавлено чуть позже ---

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Включи панель без адаптера, она сразу же загориться и БК и лампочки, просто 3 провода накинь!
    почему три 3 ?

    1я и 23я на плюс , 7я на минус, и Kalex сказал если нужна подсветка то на 20ю ногу тоже плюс. Итого три провода до плюса получается а один на минус .. Ммм?

    Сейчас снова попробовал, скрутил три провода, выводы 1, 20 и 23 в один, и 7 это минус. нашел новый разъемчик в ПК, там четыре жилы, вольтметром нашел 12,3. Подключил, вообще 0 реакции ((

    какова вероятность что я спалил приборку? уже на сто раз проверил подлкючаемые контакты, т.е ножки на бриборке по номеру совершенно четко совпадают с теми же номерами на фишке приборки. подключаю в синий разъем. всего 4 провода. и тишина. Раньше приборка точно рабочая была, потом я её отложил на полку в гараж, и мне перепаивали дисплей. спаяно аккуратно. могли ли при разборке приборки убить её статикой? мне кажется маловероятно. а почему не работает тогда хоть в машину иди проверяй..
    Последний раз редактировалось Xameleon; 22.02.2011 в 05:25.
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  11. #51
    Phaeton Аватар для SVETKOVREIN
    Регистрация
    14.10.2009
    Адрес
    Россия, Москва,Войковская
    Возраст
    35
    Сообщений
    3,984
    Спасибо +
    Получено: 23
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Xameleon, и где ты нашел в компе -12вольт???
    в том разъеме что на фото нет 12вольт (желтый 12v черный GND красный 5V)
    -12 вольт находится на разъме материнки

    --- Добавлено чуть позже ---

    тебе же
    Цитата Сообщение от Seregas Посмотреть сообщение
    Посмотри на шнурок адаптера. Подключал так?










    Изображения
    показал как подключать
    Passat B5_2.0_AZM-->Passat CC_1.8_IHIturbo_ETuners

  12. #52
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,175
    Спасибо +
    Получено: 16
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    в смысле где? а вольтметр что тогда, погоду показывает? Вроде та фишка что на моём первом фото предназначается для винчестера, должно быть 12вольт. Вобщем касаюсь я щупами тех мест где у меня припой виднеется (чисто черный и чисто желтый провод), и вольтметр кажет 12,3. Что не так?
    Последний раз редактировалось Xameleon; 22.02.2011 в 06:09.
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  13. #53
    Phaeton Аватар для SVETKOVREIN
    Регистрация
    14.10.2009
    Адрес
    Россия, Москва,Войковская
    Возраст
    35
    Сообщений
    3,984
    Спасибо +
    Получено: 23
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    +12v gnd -12v это тебе нужно

    --- Добавлено чуть позже ---

    в этом разъеме что на фото +12вольт... земля ....земля.... +5в
    Passat B5_2.0_AZM-->Passat CC_1.8_IHIturbo_ETuners

  14. #54
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,175
    Спасибо +
    Получено: 16
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    я видимо в школе плохо учился . Получается я подключил +12 и землю. А надо то как? Земля и -12 это не одно и то же ?
    Короче пойду в гараж, каснусь плюса и минуса аккума соответственно..
    Последний раз редактировалось Xameleon; 22.02.2011 в 06:18.
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  15. #55
    Phaeton Аватар для kalex
    Регистрация
    16.11.2005
    Адрес
    Россия
    Возраст
    61
    Сообщений
    3,188
    Спасибо +
    Получено: 231
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Xameleon Посмотреть сообщение
    скрутил три провода, выводы 1, 20 и 23 в один
    Это подключаешь к желтому проводу в ПК

    Цитата Сообщение от Xameleon Посмотреть сообщение
    и 7 это минус.
    А это к черному в ПК. Проверь еще 7 и 9 нога в приборке должны звониться между собой.

    Должно заработать. Если приборка молчит, увы, похоже она убита.
    Очень не понравился твой рассказ о первом включении, когда запахло дымком...
    Вопрос Гамлета имеет решение: 2B OR NOT 2B = FF

  16. #56
    Phaeton Аватар для SVETKOVREIN
    Регистрация
    14.10.2009
    Адрес
    Россия, Москва,Войковская
    Возраст
    35
    Сообщений
    3,984
    Спасибо +
    Получено: 23
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Xameleon Посмотреть сообщение
    А надо то как? Земля и -12 это не одно и то же ?
    ну как бы не совсем.земля это средняя точка.средняя.у меня тут дисплей не захотел работать пока я не подал +5 земля -5
    ты просто приборку без адаптера подключал?
    Passat B5_2.0_AZM-->Passat CC_1.8_IHIturbo_ETuners

  17. #57
    Polo Аватар для Satoorn
    Регистрация
    26.10.2008
    Адрес
    Россия, Челябинск
    Возраст
    41
    Сообщений
    459
    Записей в дневнике
    3
    Спасибо +
    Получено: 3
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Капец вы тему раздули.
    На приборке я подключал (синий разъём):
    1 - Клемма 15, плюс
    23 - Клемма 30, плюс
    24- Клемма 31, минус
    9 - Клемма 31, минус
    Подключал к разъёму питания винчестера ПК. (жёлтый провод - 12 вольт (плюс), чёрный - корпус (минус))
    25 - Самодиагностика/K-магистраль

    У адаптера k-line
    7 - Самодиагностика/K-магистраль (соединяем с 25 контактом на приборке)
    4 - минус (соединяем с теми что идут на приборку)
    16 - плюс (соединяем с теми что идут на приборку)
    Последний раз редактировалось Satoorn; 22.02.2011 в 06:30.
    VW Passat B5+ 03г. AWT G 1.8T AT - был,
    VW Tiguan 10г. CBAB 2TDI AT кожа, +2 пакета - есть

  18. #58
    Phaeton Аватар для kalex
    Регистрация
    16.11.2005
    Адрес
    Россия
    Возраст
    61
    Сообщений
    3,188
    Спасибо +
    Получено: 231
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SVETKOVREIN Посмотреть сообщение
    +12v gnd -12v это тебе нужно

    --- Добавлено чуть позже ---

    в этом разъеме что на фото +12вольт... земля ....земля.... +5в
    Э-э-э!!!!! Какие еще минус 12V. Ни в коем случае....
    Да их на 4-х контактном разъеме ПК нет и никода не было.
    красный +5В
    черный - GND (масса)
    черный - GND (масса)
    желтый - +12B

    А если запитаешь приборку от концов +12V и -12V, то это равноценно тому, что запитаешь прорку от 24B !!
    Тогда точно "привет" приборке...
    Вопрос Гамлета имеет решение: 2B OR NOT 2B = FF

  19. #59
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,175
    Спасибо +
    Получено: 16
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    Короче, только что из гаража, такие вот пироги
    Все заработало! подключал скрутку из 1го 20 и 23 контакта на плюс аккумулятора, а 7 контакт на минус аккумулятора! Приборка зажглась всеми огнями, дисплеем и начала пищать.
    А то я уже чуть в депрессию не впал. Месяц дисплей ждал, БК грезил, и тут бы раз и спалил все в минуту.


    kalex, а почему товарищь Satoorn по иному предлогает распиновку приборки?

    Кстати от компа и питал от желтого и черного провода! и в итоге то что? ничего не заработало .
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  20. #60
    Phaeton Аватар для kalex
    Регистрация
    16.11.2005
    Адрес
    Россия
    Возраст
    61
    Сообщений
    3,188
    Спасибо +
    Получено: 231
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Xameleon Посмотреть сообщение
    kalex, а почему товарищь Satoorn по иному предлогает распиновку приборки?
    Разницы на самом деле нет.
    7 и 9 ноги это одно и тоже (они соединены внутри приборки) - можно подключать к любой из них.
    А 24 тоже ножка массы, но для теста приборки на столе подключать не обязательно - и так работать будет.

    --- Добавлено чуть позже ---

    Цитата Сообщение от Xameleon Посмотреть сообщение
    Кстати от компа и питал от желтого и черного провода! и в итоге то что? ничего не заработало .
    А ты проконтролировал какое было напряжение между черным и желтым, когда была подключена приборка?
    Может ты блок питания каким-то образом перенапряг...
    Вопрос Гамлета имеет решение: 2B OR NOT 2B = FF

Страница 3 из 5 ПерваяПервая 12345 ПоследняяПоследняя

Похожие темы

  1. панель приборов
    от zil в разделе Архив 2007г.
    Ответов: 10
    Последнее сообщение: 08.03.2007, 14:53
  2. панель приборов
    от svist4 в разделе Архив 2006г.
    Ответов: 2
    Последнее сообщение: 28.10.2006, 08:39
  3. Панель приборов
    от Cyril в разделе Архив 2006г.
    Ответов: 5
    Последнее сообщение: 15.08.2006, 22:18
  4. Панель приборов
    от list в разделе Архив 2006г.
    Ответов: 15
    Последнее сообщение: 26.01.2006, 15:18
  5. Панель приборов
    от Илья в разделе Архив 2005г.
    Ответов: 4
    Последнее сообщение: 23.03.2005, 08:36

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
