    По умолчанию Установка переднего парктроника на VW Passat B5. Фотоотчет. Много фото!

    Автор: *Димы4*

    Всех приветствую!
    Решил выложить свой отчёт о установке задаренного мне парктроника. Сам бы не решился его купить, но как говорится - дарённому коню в зубы не смотрят.
    На задний бампер был установлен ещё весной и к сожаленью фоток не делал, а вот на перед я решил запечатлеть эту работу. После очередной покраски бампера была проделана данная установка.
    Предисловие:длинны проводов у меня было предостаточно (~7.5м), поэтому тянул по понравившеёся мне траектории, также понадобились рулетка(линейка), ручка(карандаш), дрель, кернер, изолента, несколько хомутов стяжек, отвертки, ключики ну и фотик.
    Ну и собсно:

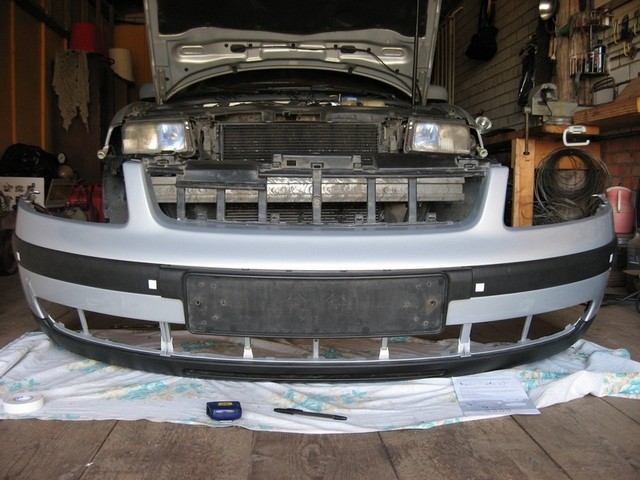

    Датчики были расставлены и вымерены так чтобы не заходили на молдинг с креплением номера


    Наметив и накернив


    Сверлим дырочки под датчики


    Собсно сама фреза и датчик, были в комплекте.


    Вставляем датчики в просверленные отверстия






    Получаем такой вид сзади бампера.
    Притягиваем хомутами провода к бамперу.


    Затем было найдено отверстие и в него заведены провода


    Дальше огибаем короб с воздушным фильтром, по возможности тоже подтягиваем хомутами

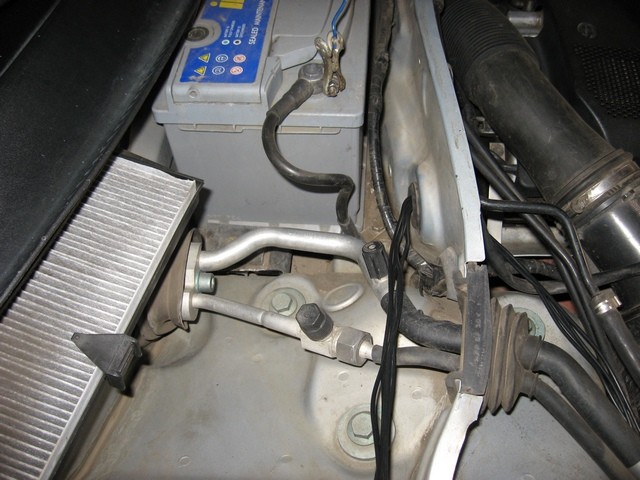

    Снимаем защиту аккумуляторного отсека (если она есть)


    Дальше наткнулся на специальную глушку, точнее её видел ещё задолго до установки(поэтому и потянул таким путём)


    Заводим в неё провода

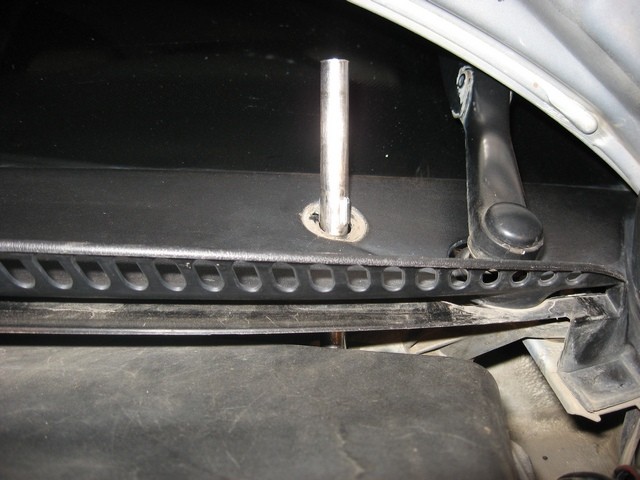

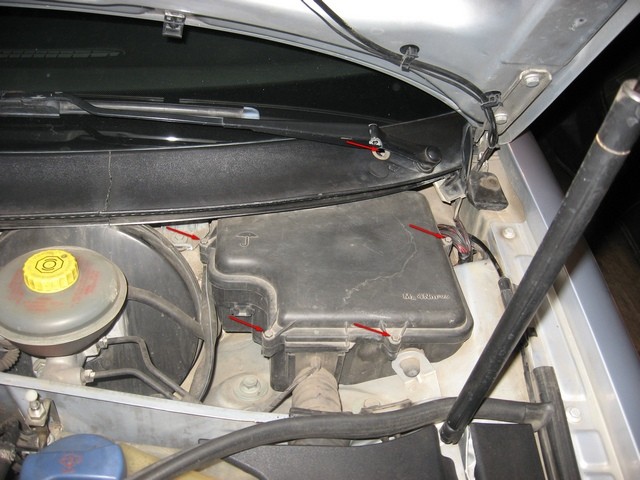

    Дальше пришлось потрудиться с открыванием ЭБУ.
    Надеюсь разберётесь по моим фоткам.






    Итак тянем провода к ЭБУ


    Заводим.(заодно протянул обогрев форсунок омываек)


    Подмазываем герметиком от нежелательного поподания влаги

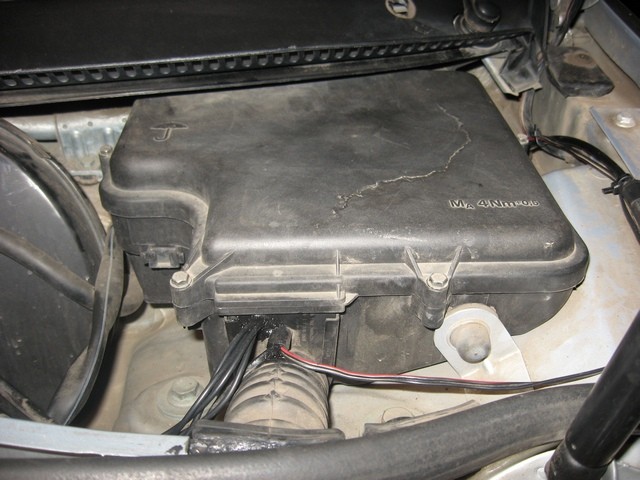

    здесь видно просвет где выходят провода из ЭБУ


    Ну и дальше укладываем провода к блоку управления паркингом




    В принципе ни чего сложного, надеюсь кому нибудь поможет.
    Да кстати, поиском был найден, выложенный до моего такой отчётец Призрака
    Ну и мой выложен здесь:http://passat-b5.ru/showthread.php/1...D1%91%D1%82%29
