    По умолчанию Обзор систем турбонаддува

    Обзор систем турбонаддува (план подключения) дизельных двигателей,
    Бензиновые двигатели Здесь

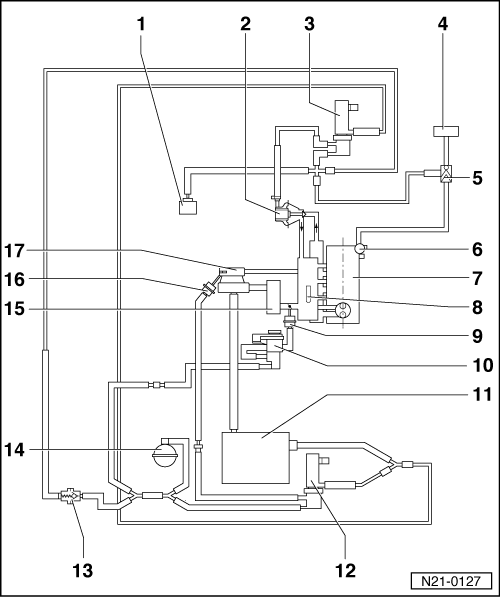

    Буквенное обозначение двигателя AVB, AVF, AWX, AJM



    1 - Вакуумный резервуар запорного клапана контура системы охлаждения топлива
    - только у автомобилей до 01.02
    2 - Клапан системы рециркуляции ОГ (механический)
    - составная часть впускного патрубка
    - заменяется только вместе с впускным патрубком
    3 - Клапан системы рециркуляции ОГ -N18- (электропневматический)
    4 - Усилитель тормозов
    5 - Обратный клапан
    6 - Насос тандемного типа
    для подачи топлива и снабжения вакуумной системы
    7 - ГБЦ
    8 - Впускной коллектор
    9 - Вакуумный резервуар системы изменения геометрии впускного коллектора
    10 - Переключающий клапан заслонки впускного коллектора -N239-
    11 - Воздушный фильтр
    12 - Электромагнитный клапан ограничения давления турбонаддува -N75-
    13 - Обратный клапан, белый вывод к электромагнитному клапану ограничения давления турбонаддува и к вакуум-ресиверу
    14 - Вакуум-ресивер
    15 - Интеркулер
    16 - Вакуумный блок для регулирования давления наддува
    - является компонентом турбонагнетателя и не подлежит замене
    17 - Турбонагнетатель

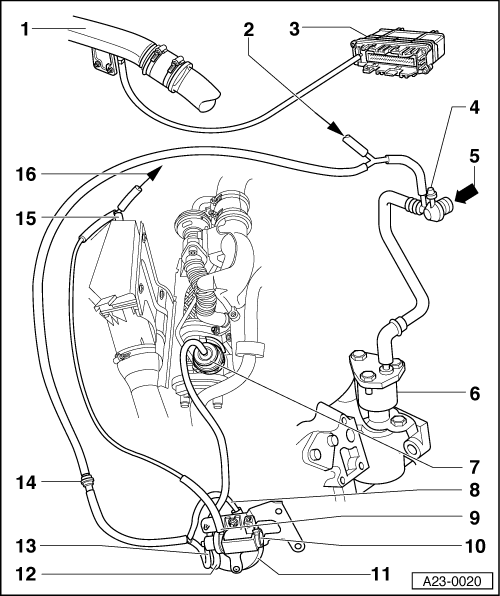

    Буквенное обозначение двигателя AFN до 08.97



    1 - Соединительный патрубок - интеркулер / впускной коллектор
    2 - К клапану системы рециркуляции ОГ
    3 - Блок управления системы непосредственного впрыска дизельного двигателя -J248-
    с датчиком давления во впускном коллекторе -G71-
    4 - Вакуумное подключение для климатической установки
    5 - Вакуумное подключение для усилителя тормозов
    6 - Вакуумный насос
    7 - Клапан регулировки давления наддува
    8 - Вакуумное подключение на вакуумном ресивере
    9 - Вентиляционный трубопровод к воздушному фильтру
    10 - Электромагнитный клапан ограничения давления наддува -N75-
    11 - Вакуум-ресивер
    12 - Вакуумное подключение к клапану регулировки давления наддува → Поз.
    13 - Вакуумное подключение к обратному клапану
    14 - Обратный клапан белый штуцер к электромагнитному клапану ограничения давления
    наддува и вакуумному ресиверу
    15 - Вентиляционный трубопровод
    16 - Вентиляционный трубопровод от клапана рециркуляции ОГ -N18-

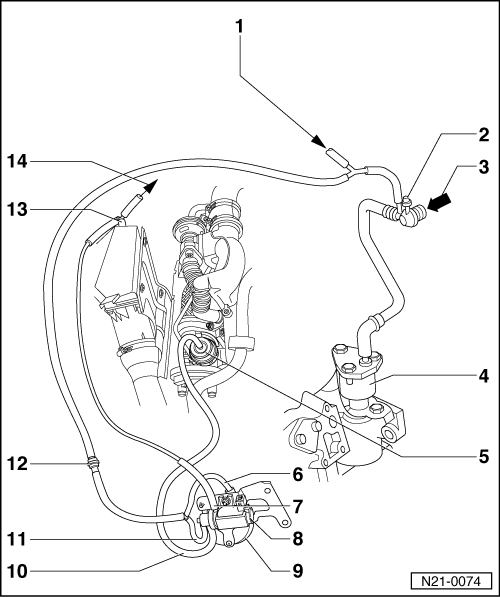

    Буквенное обозначение двигателя AHH, AVG, AFN с 09.97



    Инструкция!
    Датчик давления во впускном коллекторе (00519-2222) -G71- находится вместе с датчиком температуры во впускном коллекторе (00527-2412) -G72- в соединительной трубе от охладителя наддувочного воздуха к впускному коллектору.

    1 - К клапану системы рециркуляции ОГ
    2 - Вакуумное подключение для климатической установки
    3 - Вакуумное подключение для усилителя тормозов
    4 - Вакуумный насос
    5 - Клапан регулировки давления наддува
    6 - Вакуумное подключение на вакуумном ресивере
    7 - Вентиляционный трубопровод к воздушному фильтру
    8 - Электромагнитный клапан ограничения давления наддува -N75-
    9 - Вакуум-ресивер
    10 - Вакуумное подключение к клапану регулировки давления наддува
    11 - Вакуумное подключение к обратному клапану
    12 - Обратный клапан, белый штуцер к электромагнитному клапану ограничения давления
    наддува и вакуумному ресиверу
    13 - Вентиляционный трубопровод
    14 - Вентиляционный трубопровод от клапана рециркуляции ОГ -N18-

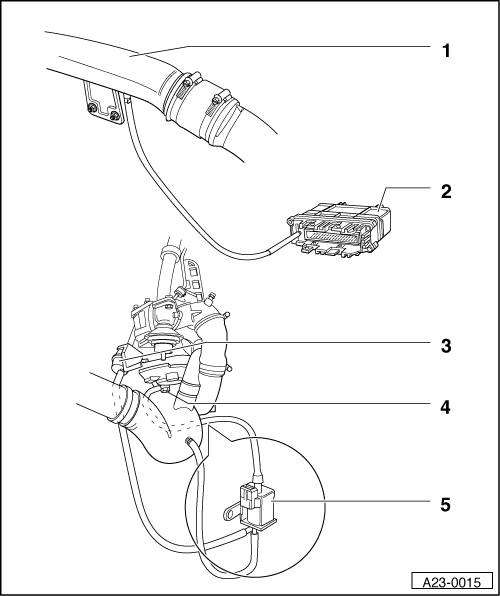

    Буквенное обозначение двигателя AHU до 08.97



    1 - Соединительный патрубок - интеркулер / впускной коллектор
    2 - Блок управления системы непосредственного впрыска дизельного двигателя -J248-
    с датчиком давления во впускном коллекторе -G71-
    3 - Клапан регулировки давления наддува
    4 - Напорная линия - турбокомпрессор / электромагнитный клапан ограничения давления наддува
    5 - Электромагнитный клапан ограничения давления наддува -N75-

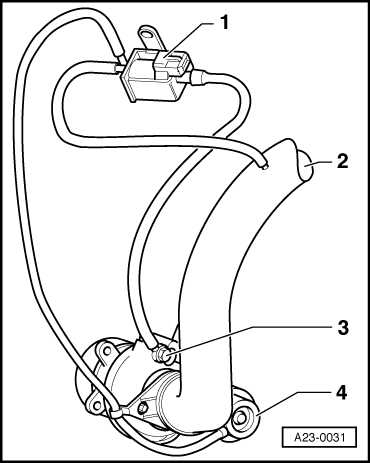

    Буквенное обозначение двигателя AHU с 09.97



    Инструкция!
    Датчик давления во впускном коллекторе -G71- находится вместе с датчиком температуры во впускном коллекторе -G72- в соединительной трубе от охладителя наддувочного воздуха к впускному коллектору.

    1 - Электромагнитный клапан ограничения давления наддува -N75-
    2 - Воздуховодная труба от воздушного фильтра
    3 - Турбокомпрессор с подключением напорных линий для регулирования давления наддува
    4 - Анероидная коробка клапана регулировки давления наддува
