    По умолчанию Номера реле

    Итак. В связи с многочисленными вопросами по номерам реле необходимо внести ясность в эту ситуацию. Давайте разберемся, какое реле за что отвечает. Учтем и то, что на пассатах стоит 3 блока реле: основной и дополнительный (под рулем) и в водоотводящем коробе под капотом, там где стоит ЭБУ (см. картинки).

    Рисунок 1 - Основной блок реле:


    Рисунок 2 – Дополнительный блок реле:


    Рисунка блока реле под капотом на текущий момент нет. Ну да это не страшно. Думаю, все знают как к нему добраться

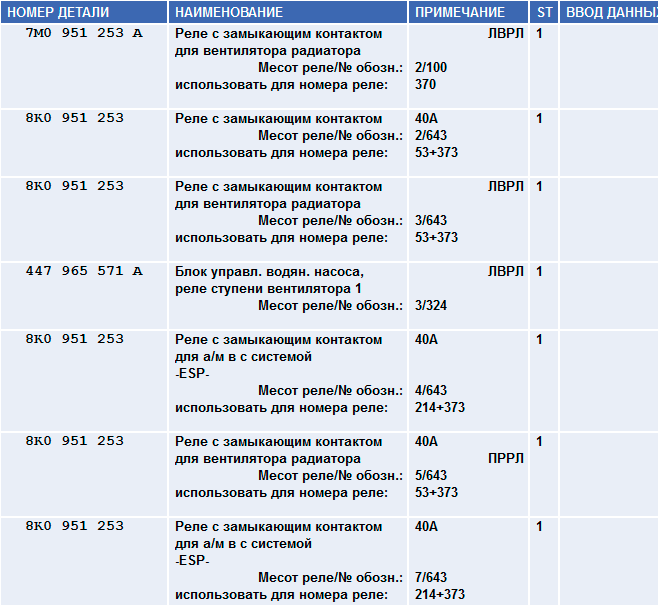

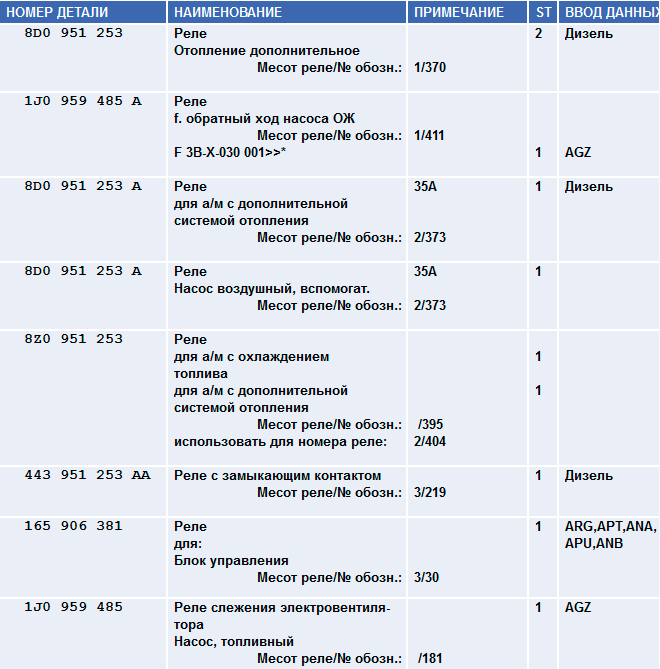

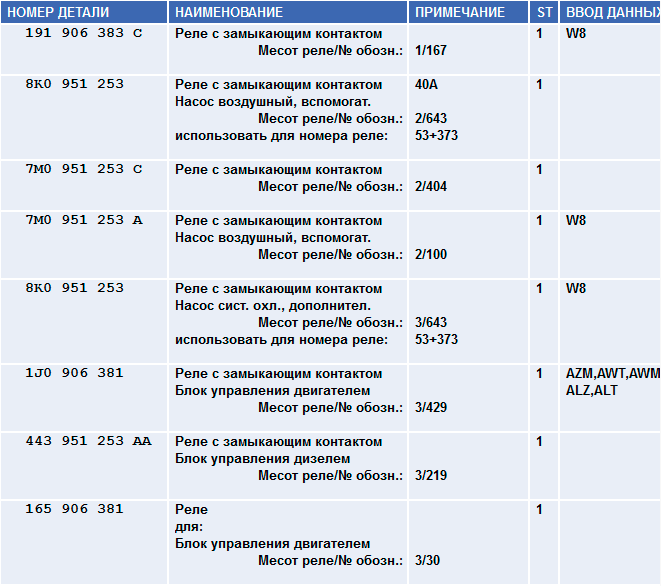

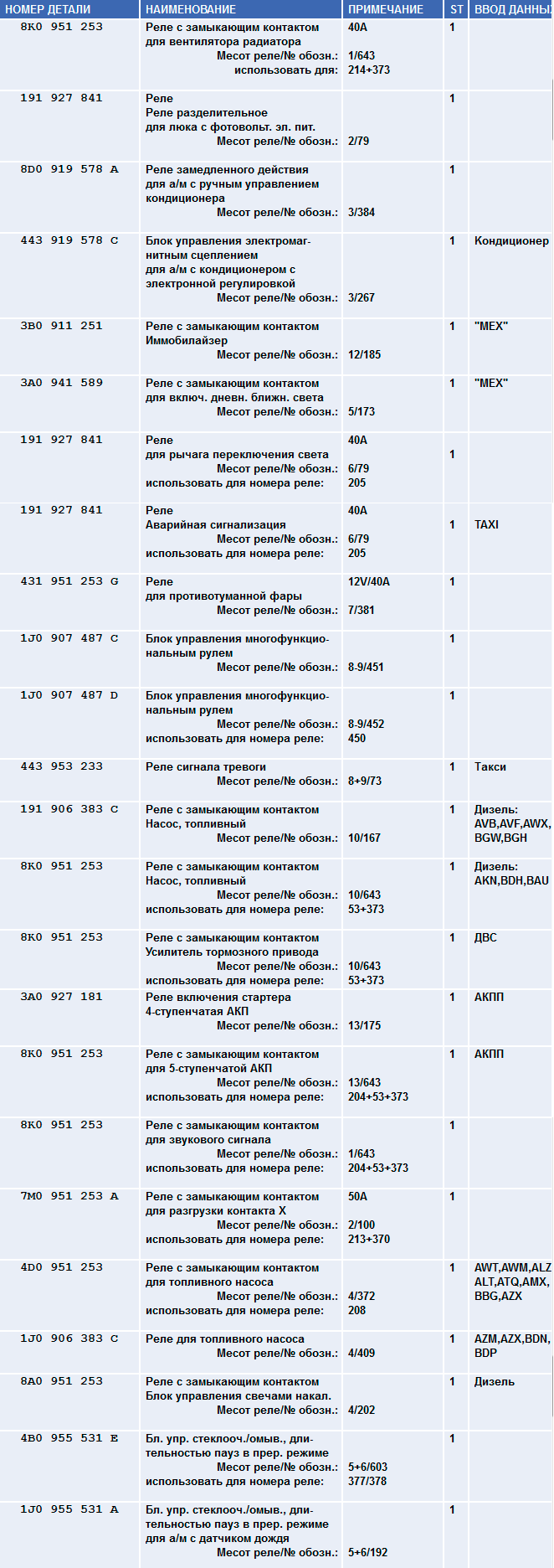

    Примечание для нижерасположенных картинок: странное слово «Месот» означает «Место», т.е. номер позиции реле. Далее через слеш («/») идет номер самого реле, т.е. большие цифры на его корпусе

    Ситуация для B5

    Основной блок:


    Дополнительный блок:


    Блок реле под капотом



    Ситуация для B5+

    Основной блок:


    Дополнительный блок:


    Блок реле под капотом
