    Искал Только стандартный мануал нашел -про предохранители,что справа от водителя..Наткнулся здесь на такой хороший фотоотчет и решил спросить.
    Снял я его -поставил машину без минусовой клемы на 10 минут и вуаля!
    Всё работает..а что не работает так и не понял...

    А где схему найти и номер преда? Может и разберусь)
    PS: извините за оффтоп.по объемам моей инфы и количеству фото могу создать порядок диагностики неисправности поворотников. сразу и не ожидал.

  2. #22
    Phaeton Аватар для Student
    Регистрация
    04.11.2009
    Адрес
    Россия, Сергиев Посад
    Возраст
    31
    Сообщений
    3,511
    Записей в дневнике
    4
    Спасибо +
    Получено: 38
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Limon, в случае чего пользуйся дружественным сайтом, на нем сможешь найти и скачать схемы.
    Нет невыполнимой работы для человека, который не обязан делать ее сам. VW Passat B5+ Variant 2002 AZM 2.0

  3. #23
    Lupo
    Регистрация
    27.07.2010
    Адрес
    М.О. Железнодорожный
    Возраст
    58
    Сообщений
    147
    Спасибо +
    Получено: 4
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Эх! Сунул в розетку тройник, в одну, другую, естессно сжёг предохранители. Тройник оказался замкнутым. Что делать? Нашел этот топик, прочитал, распечатал поехал ремонтировать. Снял все как написанно а нет там этих предохранителей!
    Расстроился, стал привинчивать назад эти две планки с реле и ВОТ они, на нижней планке в центре два по двадцать, оба сгоревшие.
    Короче по описанию у меня все совпало кроме того что не надо было отвинчивать ни блок предохранителей, ни две планки с реле. Достаточно было только снять пластмассовый кожух под рулем.
    Это на VW Passat Variant 1999 1.9 TDI

  4. #24
    Touareg
    Регистрация
    25.04.2011
    Адрес
    г.Щекино,Тульская обл.
    Возраст
    40
    Сообщений
    2,202
    Спасибо +
    Получено: 104
    Отправлено: 146

    0 Вы не можете благодарить!

    По умолчанию

    Приветствую! Не знал про существование этого отчета.

    Неработала одна из розеток в багажнике. В какой-то теме читал, что преды в блоках реле.

    Недавно ставил ДХО, все преды прозвонил - все ок, немного разочаровался, думал искать неисправность в багажнике.

    Вчера вновь необходимость заставила разбирать под торпедо, и в этот раз заметил преды, которых в прошлый раз не заметил.

    Был сгоревший на 20А, заменил, теперь работают две розетки , были мысли, что вторая муляж, и хотел было смириться,

    но недавно общался с другом, у него такой же пассик только европеец, он говорит, что розетка была рабочая и недавно "потухла", не может найти причину, надо бы ему подсказать

    Название: P1020109.jpg
Просмотров: 248

Размер: 137.5 Кб Название: P1020103.jpg
Просмотров: 208

Размер: 184.9 Кб


    Название: P1020104.jpg
Просмотров: 177

Размер: 150.7 Кб

  5. #25
    Lupo Аватар для ganjman
    Регистрация
    14.06.2012
    Адрес
    г. Кулебаки, Нижегородская область
    Возраст
    40
    Сообщений
    180
    Спасибо +
    Получено: 4
    Отправлено: 49

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Александр_199 Посмотреть сообщение
    это он и есть - он отвечает за розетку в багажнике и за прикуриватель задних пассажиров.
    случайно, водительский прикуриватель не вместе ли с ними привязан на один предохранитель? если нет, то где его искать?

  6. #26
    Touareg
    Регистрация
    25.04.2011
    Адрес
    г.Щекино,Тульская обл.
    Возраст
    40
    Сообщений
    2,202
    Спасибо +
    Получено: 104
    Отправлено: 146

    1 Вы не можете благодарить!

    По умолчанию

    ganjman, прикуриватель №33 (15А)

    Помощь по предохранителям ФВ Пассат Б5+ (ФОТО) http://passat-b5.ru/showthread.php?t=186448

    Предохранители

    1 Обогреваемые жиклеры омывателей лобового стекла 5
    2 Указатели поворота 5
    3 Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач 5
    4 Освещение номерного знака 5
    5 Обогрев сидений, климатическая установка 10
    6 Плафоны и светильники для чтения, плафон багажного отделения 5
    7 Блок управления ABS 10
    8 Автоматический корректор наклона фар при газоразрядных лампах, телефон 5
    9 Свободен (Обогрев зеркал 10)
    10 Свободен (CD-чейнджер 5)
    11 Освещение салона 15 (Круиз-контроль при автоматической коробке передач 5)
    12 Питание системы самодиагностики 10
    13 Сигналы торможения 10
    14 Установка зеркал, стеклоподъемники, центральная блокировка замков 10
    15 Комбинация приборов, автоматическая коробка передач 10
    16 Свободен (АБС 5)
    17 Свободен (Навигационная система 7.5 или Системы АБС и TCS 10)
    18 Дальний свет правый 10
    19 Дальний свет левый 10
    20 Ближний свет правый, корректор наклона правой фары 15
    21 Ближний свет левый, корректор наклона левой фары 15
    22 Габаритные и стояночные огни правые 5
    23 Габаритные и стояночные огни левые 5
    24 Стеклоомыватели 25
    25 Вентилятор системы вентиляции, климатическая установка 30
    26 Обогрев заднего стекла 30
    27 Свободен (на универсалах очиститель заднего стекла 15)
    28 Топливный насос 15
    29 Электронные системы двигателя 20
    30 Подъемно-сдвижная панель люка крыши 20
    31 Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач 15
    32 Электронные системы двигателя 20
    33 Прикуриватель 15
    34 Электронные системы двигателя 15
    35 Плюс" продолжительного электропитания прицепа 30
    36 Противотуманные фары, задние противотуманные фонари 15
    37 Силовой провод стеклоподъемника 30 (Телефон, автомагнитола 20)
    38 Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков 15
    39 Аварийная сигнализация 15
    40 Звуковой сигнал 25
    41 Свободен (АБС 25)
    42 Свободен (ESP 25 или Кондиционер и Система охлаждения двигателя без кондиционера 40)
    43 Свободен
    44 Обогрев сидений 30 (Централизованное запирание 15)

    Другие, под рул. колонкой:

    51 Кондиционер 30
    53 На В5 Насос АБС 30, на В5+ Системы АБС и TCS 50
    102 В корпусе БЭУ двигателем 15
    109 В корпусе БЭУ двигателем 25
    125 В корпусе БЭУ двигателем 80
    143 В корпусе БЭУ двигателем 50

  7. #27
    Lupo Аватар для ganjman
    Регистрация
    14.06.2012
    Адрес
    г. Кулебаки, Нижегородская область
    Возраст
    40
    Сообщений
    180
    Спасибо +
    Получено: 4
    Отправлено: 49

    0 Вы не можете благодарить!

    По умолчанию

    спасибо, комрад )

  8. #28
    Pointer
    Регистрация
    03.05.2012
    Сообщений
    14
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    спасибо за отчет,пригодиться!

  9. #29
    Passat Аватар для striimii
    Регистрация
    08.05.2012
    Адрес
    Москва, Сокольники
    Возраст
    37
    Сообщений
    1,548
    Спасибо +
    Получено: 47
    Отправлено: 6

    1 Вы не можете благодарить!

    По умолчанию

    Я менял этот предохранитель без таких разборов машины. Всего лишь снимается крышка, где предохранители, а над ними есть дырка (видно на втором фото). Так вот через неё они и доступны. Просто они вдалеке, но меняются без проблем.
    Passat B5+ 1.8T • 2001 • AWT • Tiptronic • Highline • D2S • RNS MFD • Бортовой журнал

  10. #30
    Touareg
    Регистрация
    25.04.2011
    Адрес
    г.Щекино,Тульская обл.
    Возраст
    40
    Сообщений
    2,202
    Спасибо +
    Получено: 104
    Отправлено: 146

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от striimii Посмотреть сообщение
    Я менял этот предохранитель без таких разборов машины. Всего лишь снимается крышка, где предохранители, а над ними есть дырка (видно на втором фото). Так вот через неё они и доступны. Просто они вдалеке, но меняются без проблем.
    , видимо у тебя особая конструкция, но у меня никак не подлезть. Вряд ли через усилитель подлезешь.

    Название: P1020109.jpg
Просмотров: 143

Размер: 137.5 Кб

  11. #31
    Passat Аватар для striimii
    Регистрация
    08.05.2012
    Адрес
    Москва, Сокольники
    Возраст
    37
    Сообщений
    1,548
    Спасибо +
    Получено: 47
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Возможно у B5+ поменяно что-то в конструкцииж Если не забуду, сделаю фотку.
    Passat B5+ 1.8T • 2001 • AWT • Tiptronic • Highline • D2S • RNS MFD • Бортовой журнал

  12. #32
    Lupo
    Регистрация
    06.07.2011
    Адрес
    Волгоград
    Возраст
    32
    Сообщений
    145
    Спасибо +
    Получено: 2
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Умудрился зафигачить все три розетки\прекуриватели компрессором, в итоге выяснил, что: пред прикуривателя водителя - 15А и находится сбоку, где и все основные преды, он отвечает только за него. Дальше я снял подрулевую панель и заменил сгоревший 20А пред - заработал прикуриватель задних пассажиров. А вот розетка в багажнике не работает. Вопрос: есть еще третий пред или 20А пред под рулем общий для зад\багажник и у меня навернулась проводка в розетке багажника?

  13. #33
    Phaeton Аватар для Student
    Регистрация
    04.11.2009
    Адрес
    Россия, Сергиев Посад
    Возраст
    31
    Сообщений
    3,511
    Записей в дневнике
    4
    Спасибо +
    Получено: 38
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Так никто не ответит. Поищи посмотри почему не работает. На багажник, если мне не изменяет склероз, отдельный должен стоять пред. Ну а живая проводка или нет - надо проверять, прозванивать. На словах все будт абортом по телефону.
    Нет невыполнимой работы для человека, который не обязан делать ее сам. VW Passat B5+ Variant 2002 AZM 2.0

  14. #34
    Pointer
    Регистрация
    20.07.2013
    Возраст
    25
    Сообщений
    27
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Народ, так а за что отвечает тот пред, который рядом с 20-кой на 15 А ???
    У меня с ним тоже поворотники глючат... Третий день копаю интернет - и только здесь какие то зацепки появились :-)

  15. #35
    Всем Перцам - Перец Клуба! Аватар для Seregas
    Регистрация
    22.11.2009
    Адрес
    Питер
    Возраст
    39
    Сообщений
    22,243
    Спасибо +
    Получено: 3,817
    Отправлено: 86

    0 Вы не можете благодарить!

    По умолчанию

    cooller01, что за авто? Камаз?
    Не матерящийся автослесарь дает повод усомниться в своей компетенции.
    В личке не консультирую. Для этого есть форум.

  16. #36
    Pointer
    Регистрация
    20.07.2013
    Возраст
    25
    Сообщений
    27
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Все тот же Б5 ADR седан, прошу прощения за недоговоренности...

    --- Добавлено чуть позже ---

    Начну с начала. Проблемка появилась после установки сигнализации с автозапуском. Иногда (раз из 10) при дистанционном запуске двигателя загораются (не моргают, а просто горят) поворотники (все либо же с одной стороны) и не хотят тухнуть; сброска клемм аккума не помогает, реле тоже в порядке, отключение блока управления сигнализацией эффекта не дает. Методом тыка нашел предохранитель за блоком реле на 15 А, извлечение которого тушит эти поворотники... При обратной установке его на место поворотники не загораются. На прилагаемом фото его посадочное место отмечено красным цветом справа. Слева обозначен тоже неизвестный мне предохранитель, но он интересует меньше - просто я его случайно сломал пока там ковырялся.
    Подскажите пожалуйста за что отвечают эти предохранители и почему из-за одного из них возможен такой БАГ?

    З.Ы. сигнал поворотниками при дистанционном запуске на сигналке отключен.

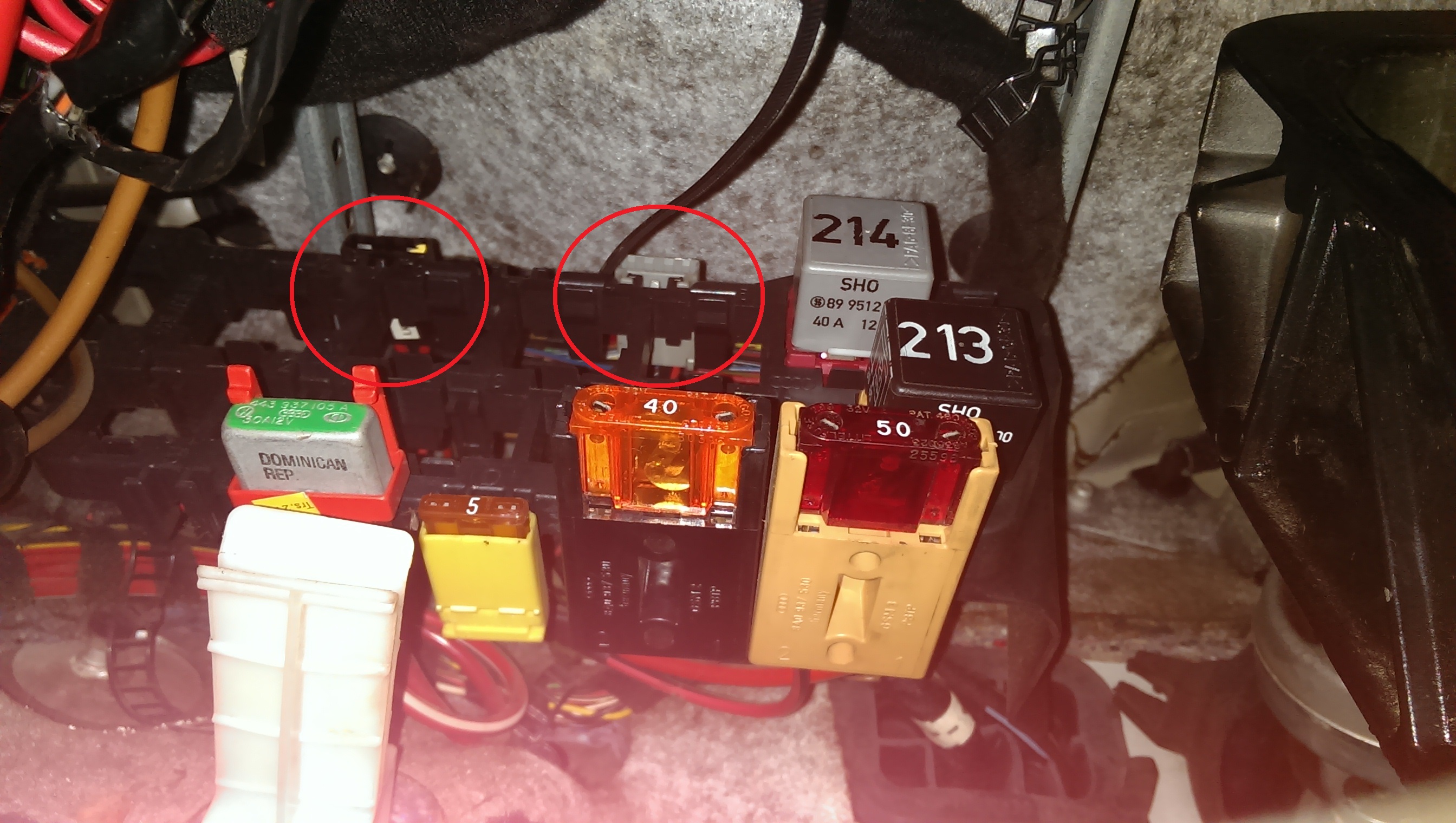

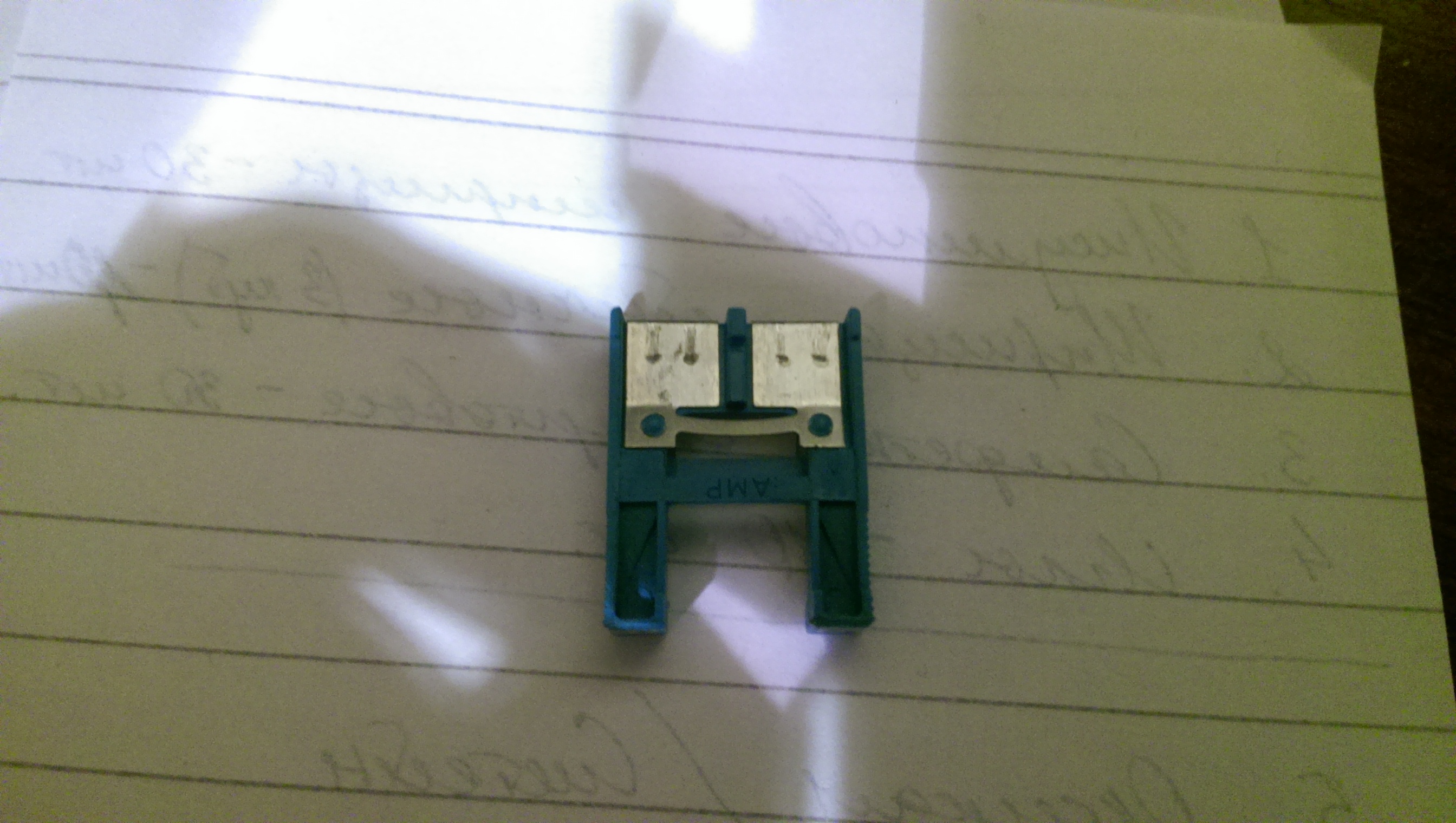

    Фото посадочного места и предохранителя



    --- Добавлено чуть позже ---

    Который слева (на 20А) теперь понятно - розетка багажника. А вот на 15 ...

  17. #37
    Всем Перцам - Перец Клуба! Аватар для Seregas
    Регистрация
    22.11.2009
    Адрес
    Питер
    Возраст
    39
    Сообщений
    22,243
    Спасибо +
    Получено: 3,817
    Отправлено: 86

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от cooller01 Посмотреть сообщение
    Иногда (раз из 10) при дистанционном запуске двигателя загораются (не моргают, а просто горят) поворотники (все либо же с одной стороны)
    Поворотники может включать и штатная сигналка в блоке комфорта

    Цитата Сообщение от cooller01 Посмотреть сообщение
    Методом тыка нашел предохранитель за блоком реле на 15 А
    Насколько я помню он является одним из предохранителей блока комфорта.
    Не матерящийся автослесарь дает повод усомниться в своей компетенции.
    В личке не консультирую. Для этого есть форум.

  18. #38
    Pointer
    Регистрация
    20.07.2013
    Возраст
    25
    Сообщений
    27
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Seregas Посмотреть сообщение
    Поворотники может включать и штатная сигналка в блоке комфорта
    Почему тогда она может включать их не всегда?

  19. #39
    Всем Перцам - Перец Клуба! Аватар для Seregas
    Регистрация
    22.11.2009
    Адрес
    Питер
    Возраст
    39
    Сообщений
    22,243
    Спасибо +
    Получено: 3,817
    Отправлено: 86

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от cooller01 Посмотреть сообщение
    Почему тогда она может включать их не всегда?
    Это уже вопрос не ко мне. Там тоже есть электронные схемы и реле для управления поворотниками.
    Берешь электрическую схему авто, а именно работу поворотников и идешь по ней.
    Не матерящийся автослесарь дает повод усомниться в своей компетенции.
    В личке не консультирую. Для этого есть форум.
