    Смех Помогите кАлхознегу!

    Привет всем. Купил вот я чейнджер в багажник и к нему обрезки провода с фишками. Начал колдовать с проводами. Все вроде ясно, возник один только вопрос.

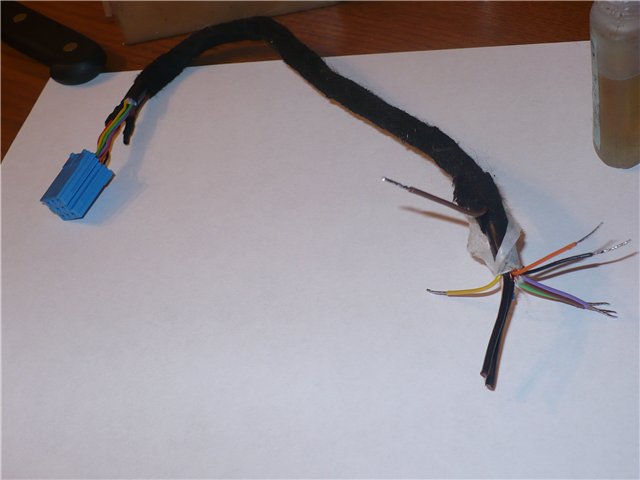

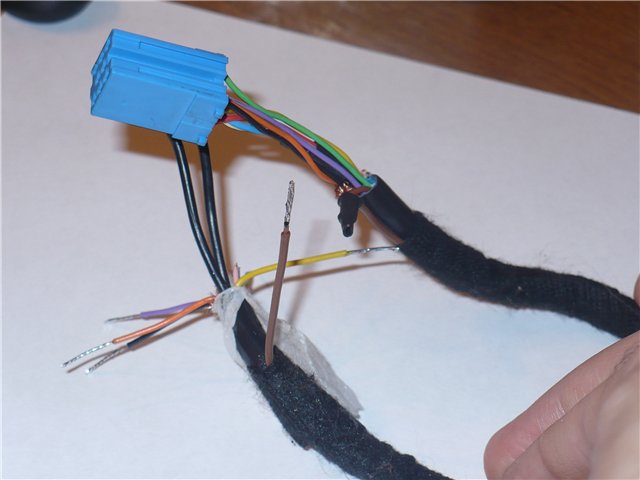

    Вот на этих фото


    видно, что помимо основного жгута проводов есть еще коричневый провод, который возле самой фишки магнитолы соединен с экранирующей оплеткой двух других проводов и коричневым проводом, идущими в основном жгуте... К фишке чейнджера этот провод напрямую не приходит, только посредством коричневого провода в основном кабеле.
    Думается мне, что этот провод где-то соединяется либо с другим проводом каким-то, либо уходит на массу... Предполагаю, что скорее всего это масса, но точно не знаю, поэтому и спрашиваю... Мож знает кто поточнее?
    Последний раз редактировалось AlexS9744; 14.11.2010 в 22:28.
    2,0 ALT 2003+Corsa 1.4MT 2008

  2. #2
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    36
    Сообщений
    9,603
    Записей в дневнике
    12
    Спасибо +
    Получено: 484
    Отправлено: 146

    0 Вы не можете благодарить!

    По умолчанию

    а с чем он соединен около синего разъема??? там еще термоусадка черная.

    можно попробовать найти распайку от самого ченжера.

    --- Добавлено чуть позже ---

    такое ощущение что просто посажен на массу
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  3. #3
    Всем Перцам - Перец Клуба! Аватар для AlexS9744
    Регистрация
    17.09.2009
    Адрес
    Наша Раша, Фишбург
    Сообщений
    10,710
    Записей в дневнике
    5
    Спасибо +
    Получено: 257
    Отправлено: 45

    0 Вы не можете благодарить!

    По умолчанию

    Привет, Серег...
    Цитата Сообщение от ladjak Посмотреть сообщение
    а с чем он соединен около синего разъема???
    соединен с коричневым проводком внутри кабеля и, как я понял, экранирующей оплеткой двух других проводов (они толще, чем остальные, внутри обычный проводок, а сверху он в оплетке, типа как телевизионный, только тоньше... На нижнем фото они оранжевый и черный, отогнуты влево вниз) У фишки чейнджера эта оплетка ни с чем не соединяется, а внутренние жилы входят в разъем. Сразу скажу, на колхоз не похоже. Лично вскрывал матерчатую изоляцию...
    Последний раз редактировалось AlexS9744; 14.11.2010 в 22:58.
    2,0 ALT 2003+Corsa 1.4MT 2008

  4. #4
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    36
    Сообщений
    9,603
    Записей в дневнике
    12
    Спасибо +
    Получено: 484
    Отправлено: 146

    0 Вы не можете благодарить!

    По умолчанию

    возможно что он просто не используется и повешен на массу, как дополнительный экран от помех, хотя простой оплетки для линейных выходов ченжера вполне хватает. Тогда не парься, спаяй концы по цветам и юзай диски.
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  5. #5
    Всем Перцам - Перец Клуба! Аватар для AlexS9744
    Регистрация
    17.09.2009
    Адрес
    Наша Раша, Фишбург
    Сообщений
    10,710
    Записей в дневнике
    5
    Спасибо +
    Получено: 257
    Отправлено: 45

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ladjak Посмотреть сообщение
    Тогда не парься, спаяй концы по цветам и юзай диски.
    Да это то понятно...А его, я так полагаю, вообще заизолировать нах и никуда не подключать?

    --- Добавлено чуть позже ---

    Цитата Сообщение от ladjak Посмотреть сообщение
    повешен на массу
    Вот и у меня такое же ощущение...
    2,0 ALT 2003+Corsa 1.4MT 2008

  6. #6
    Touareg Аватар для Eu-Jinn
    Регистрация
    21.01.2009
    Адрес
    Промысловск ака Москва
    Сообщений
    2,727
    Спасибо +
    Получено: 30
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

    Товарисчи-господа!
    Уж давно всем известен эртовский сайт с распиновкой разъёмов

    Только бабы и мажоры меряют качество звука в Герцах и Децибеллах

  7. #7
    Всем Перцам - Перец Клуба! Аватар для lifter
    Регистрация
    11.03.2006
    Адрес
    Россия, Москва, СВАО
    Возраст
    43
    Сообщений
    8,742
    Записей в дневнике
    4
    Спасибо +
    Получено: 165
    Отправлено: 186

    0 Вы не можете благодарить!

    По умолчанию

    AlexS9744, возможно что экран подключался где-то в другом месте,проводка-то не вся.Но подключить будет нелишне.
    Skoda octavia 2.0TDI 6DSG
    ИмелSKODA SUPERB COMBI 2.0 TDI 6DSG Elegans+ passat B3 и B5

  8. #8
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    36
    Сообщений
    9,603
    Записей в дневнике
    12
    Спасибо +
    Получено: 484
    Отправлено: 146

    0 Вы не можете благодарить!

    По умолчанию

    Eu-Jinn, эт то понятно сам пользую.

    Здесь и конец со штеккером, собирать ничего особо не нада. Единственное его удлиннить
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  9. #9
    Всем Перцам - Перец Клуба! Аватар для AlexS9744
    Регистрация
    17.09.2009
    Адрес
    Наша Раша, Фишбург
    Сообщений
    10,710
    Записей в дневнике
    5
    Спасибо +
    Получено: 257
    Отправлено: 45

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от lifter Посмотреть сообщение
    возможно что экран подключался где-то в другом месте,проводка-то не вся
    Мысли такие-же, просто хотел убедиться, что они такие не только у меня, а то, понимаешь, испорчу балалайку, придется балалаечника с собой возить, чтобы весело было
    Последний раз редактировалось AlexS9744; 15.11.2010 в 09:59.
    2,0 ALT 2003+Corsa 1.4MT 2008

  10. #10
    Touareg
    Регистрация
    09.12.2008
    Адрес
    Россия, Калининград
    Возраст
    54
    Сообщений
    2,748
    Спасибо +
    Получено: 37
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от AlexS9744 Посмотреть сообщение
    Мысли такие-же, просто хотел убедиться, что они такие не только у меня, а то, понимаешь, испорчу балалайку, придется балалаечника с собой возить, чтобы весело было
    Те два черных провода, к которым приближается коричневый, это левый/правый каналы? тогда, например у Beta V посреди них на фишке "аналоговая земля". Возможно ее не подключили в магнитоле чтобы лишних паразитных токов по земле не было.
    Сергей на сером B5+, AVF, 2004г, 6 МКПП.

  11. #11
    Всем Перцам - Перец Клуба! Аватар для AlexS9744
    Регистрация
    17.09.2009
    Адрес
    Наша Раша, Фишбург
    Сообщений
    10,710
    Записей в дневнике
    5
    Спасибо +
    Получено: 257
    Отправлено: 45

    0 Вы не можете благодарить!

    По умолчанию


    Если я все правильно понял, то два толстых черных провода и есть каналы правый и левый: они внутри белый и красный. Соответственно на этой схеме они занимают пины AF-R и AF-L. Их экранирующие оплетки соединены вместе и под видом синего провода занимают пин COM...
    Но это не те оплетки, про которые я говорил выше. Те оплетки соединены с коричневым проводом, идущим от разъема чейнджера и толстым коричневыи проводом, про котоый я спрашиваю. А внутри их идут черный и оранжевый провода, которые входят в магнитолу через пины DATA-OUT (черный) и CLOCK (оранжевый)... Вот как-то так... Подожду еще мнений, все равно еще провод не купил, чтобы наростить...
    2,0 ALT 2003+Corsa 1.4MT 2008

  12. #12
    Touareg
    Регистрация
    09.12.2008
    Адрес
    Россия, Калининград
    Возраст
    54
    Сообщений
    2,748
    Спасибо +
    Получено: 37
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от AlexS9744 Посмотреть сообщение
    ...Те оплетки соединены с коричневым проводом, идущим от разъема чейнджера и толстым коричневыи проводом, про котоый я спрашиваю. А внутри их идут черный и оранжевый провода, которые входят в магнитолу через пины DATA-OUT (черный) и CLOCK (оранжевый)... Вот как-то так... Подожду еще мнений, все равно еще провод не купил, чтобы наростить...
    CLOCK и Data-Out - это выходные сигналы из магнитолы для управления ченжером. уровень 5 вольт, импульсы длительностью 32 мкс (хотя... там SPI интерфейс и частота может быть иной), цифровые TTL... то есть фронты крутые. Может давать наводки на AUX. Эти два провода лучше разнести, а коричневый провод посадить на общую землю.
    Сергей на сером B5+, AVF, 2004г, 6 МКПП.

  13. #13
    Всем Перцам - Перец Клуба! Аватар для AlexS9744
    Регистрация
    17.09.2009
    Адрес
    Наша Раша, Фишбург
    Сообщений
    10,710
    Записей в дневнике
    5
    Спасибо +
    Получено: 257
    Отправлено: 45

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Slog Посмотреть сообщение
    CLOCK и Data-Out - это выходные сигналы из магнитолы для управления ченжером. уровень 5 вольт, импульсы длительностью 32 мкс (хотя... там SPI интерфейс и частота может быть иной), цифровые TTL... то есть фронты крутые. Может давать наводки на AUX. Эти два провода лучше разнести, а коричневый провод посадить на общую землю.
    Прям как песня...

    Slog, спасибо, как и всем остальным, принимающим участие в обсуждении.
    Короче купил я сегодня экранированные провода. Проведу отдельно каналы и отдельно эти два провода управляющих. Каждый из них будет в собственной экранирующей оплетке. А остальную требуху соединю многожильным кабелем.Он кстати тоже экранирован внутри, правда фольгой. Думаю нормально будет.

    --- Добавлено чуть позже ---

    Но мнения все равно принимаются. "Одна голова - хорошо..." народная мудрость
    Последний раз редактировалось AlexS9744; 16.11.2010 в 13:16.
    2,0 ALT 2003+Corsa 1.4MT 2008

  14. #14
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    43
    Сообщений
    14,049
    Записей в дневнике
    2
    Спасибо +
    Получено: 168
    Отправлено: 52

    0 Вы не можете благодарить!

    По умолчанию

    Вы, эта, не переборщите... Экран только с одной стороны кабеля заземляется.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  15. #15
    Всем Перцам - Перец Клуба! Аватар для lifter
    Регистрация
    11.03.2006
    Адрес
    Россия, Москва, СВАО
    Возраст
    43
    Сообщений
    8,742
    Записей в дневнике
    4
    Спасибо +
    Получено: 165
    Отправлено: 186

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от AlexS9744 Посмотреть сообщение
    "Одна голова - хорошо..."
    А две смешнее
    Цитата Сообщение от TheTERMINATOR Посмотреть сообщение
    Экран только с одной стороны кабеля заземляется.
    +100
    Skoda octavia 2.0TDI 6DSG
    ИмелSKODA SUPERB COMBI 2.0 TDI 6DSG Elegans+ passat B3 и B5

  16. #16
    Всем Перцам - Перец Клуба! Аватар для AlexS9744
    Регистрация
    17.09.2009
    Адрес
    Наша Раша, Фишбург
    Сообщений
    10,710
    Записей в дневнике
    5
    Спасибо +
    Получено: 257
    Отправлено: 45

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от TheTERMINATOR Посмотреть сообщение
    Вы, эта, не переборщите... Экран только с одной стороны кабеля заземляется.
    да я понял, он со второй стороны просто образан и заизолирован...
    2,0 ALT 2003+Corsa 1.4MT 2008

  17. #17
    Всем Перцам - Перец Клуба! Аватар для AlexS9744
    Регистрация
    17.09.2009
    Адрес
    Наша Раша, Фишбург
    Сообщений
    10,710
    Записей в дневнике
    5
    Спасибо +
    Получено: 257
    Отправлено: 45

    0 Вы не можете благодарить!

    По умолчанию

    Все, спаял провод... Сегодня попробовал подключить и... О, чудо, все работает Всем спасибо теперь надо собраться духом и все это вкорячить на свои места, разобрав пол-салона...Тему мона закрыть...
    Последний раз редактировалось AlexS9744; 19.11.2010 в 21:11.
