    По умолчанию Ремонт подогрева сидений в VW Passat B5.

    Автор: Lucky3D

    Действующий топик: и ещё один фотоотчет ТУТ



    ВНИМАНИЕ!!! У КОГО ВСТРОЕННЫ ПОДУШКИ В ПЕРЕДНИЕ СИДЕНЬЯ, БУДЬТЕ ПРЕДЕЛЬНО ВНИМАТЕЛЬНЫ И ОСТОРОЖНЫ!!!
    ЕСЛИ ВЫ НЕ УВЕРЕНЫ В СВОЕЙ КОМПЕТЕНЦИИ, ЛУЧШЕ ПОРУЧИТЬ ДАННУЮ ПРОЦЕДУРУ ПРОФФЕСИОНАЛАМ!



    Инструмент:

    Хороший тестер, набор отверток шлицевых и крестообразных, «остроносые» пассатижи, проводки, паяльник, клей (лучше быстросохнущий).

    Причина:

    Вариантов всего 3 – разрыв в подушке сиденья, разрыв в спинке сидения, разрыв в термодатчике (проводах к нему). У меня был как раз разрыв в подушке сиденья, а у Alex S развалился проводок к термодатчику.

    Как найти:

    К счастью, снимать сиденье не надо. Полностью отодвигаем сиденье назад, поднимаем лифтом максимально вверх. Теперь под него можно заглянуть. Из пола возле туннеля выходит заизолированный провод и идёт к сидению, под седушкой находятся 2 разъема: один на подогрев, второй на айрбэг. Разъем на айрбэг маленький 2х контактный, разъем на подогрев большой 4х контактный (вроде даже 6-ти контактный, где задействованы только 4 контакта).

    Оба разъема держатся за сиденье специальной колодкой на 2х винтах, я её откручивал для удобства, но можно было этого и не делать. По документации VAG в разъем айрбэг сразу после разъединения надо воткнуть какое-то приспособление – «заглушку», иначе есть вероятность раскрытия подушки. Так что разъем AIRBAG лучше НЕ РАЗЪЕДИНЯТЬ и вообще с ним поаккуратней.




    1 – разъем airbag.
    2 – то что я назвал «специальной колодкой на 2х винтах».
    3 – разъем обогрева.
    Разъединяем большой 4х контактный разъем. На той части, которая идёт на сиденье – к ней подходят 2 толстых силовых провода (это сама нить обогрева) и 2 тонких (идет на терморезистор). Берём тестер и замеряем сопротивление в этих цепях, должно хоть какое-то присутствовать. Если сопротивления нет в цепи терморезистора – значит разрыв там (отмечу, что у меня там всё было нормально, однако сопротивление было о-ч-е-н-ь маленькое и кривой китайский тестер его не показывал, отечественный тестер показал (так что лучше сначала померить в цепи обогрева). Если нет сопротивления в цепи обогрева, лезем дальше под сиденье, вдоль проводов и находим ещё один маленький разъемчик. Это присоединение обогрева спинки сиденья. Обогрев спинки и подушки соединены последовательно, поэтому обрыв в одной части не даст работать и другой. Меряем отдельно спинку (очень сомневаюсь, что разрыв будет там, физическая нагрузка на подушку куда больше.) Выясняем, что разрыв в нити обогрева подушки.

    Разбираем:

    Разбирается всё просто. Залазим к сиденью сзади (через заднюю дверь), находим куда уходит обивка подушки сиденья. Она идет вниз, в конце к ней приделан U- образная пластмассовое крепление, которым обивка цепляется за каркас сиденья.

    Вид на сидение сбоку:


    Шлицевой отверткой (или двумя) отковыриваем эту часть. Далее спереди сиденья отгибаем пластмассовый кожух понизу седушки и обнаруживаем винт, откручиваем его и немного разводим в стороны пластмассовый кожух


    Протаскиваем обивку вперёд. По пути встретятся 2 металлические стяжки (притягивают чехол-обивку к самому сиденью), эта конструкция достаточно несложно разбирается с помощью отвертки и остроносых пассатижей.


    Полностью снимать обивку не стоит лишь до той степени, чтобы можно было вытащить ткань с обогревом. Итак, обогрев открылся перед взором. Он представляет собой с ткань одной стороны, с другой стороны некий синтипон. Между этими 2мя слоями проводок обогрева. Всё это дело синтипоном (там клеющий слой) приклеено к паралону сиденья. (У меня «крыло» подогрева на боковине, отодралось, скомкалось и там что-то коротнуло, проводок прогорел.) Всю эту «тряпочку» отделяем от сиденья, у меня она почти не держалась, и чиним.

    Чиним:

    Паяем там, где разрыв, изолируем и т.п. Я вырезал кусочек нитки и запаял обрыв. Если разрыв на терморезисторе – будьте аккуратны. У Alex S есть мнение, что в момент пайки, он свой датчик перегрел. И теперь подогрев шпарит вовсю. Можно купить новый обогрев: у меня был проставлен номер 3B0 963 555 C , цена ~ 60 у.е.

    Установка:

    Всё в обратной последовательности. Т.к. клеящего слоя на синтипоне не осталось, я приклеивал обогрев к подушке Супер-Моментом (куча маленьких тюбиков), достаточно обильно и покрепче, чтоб не оторвалось, особенно боковину. Пару дней воняло клеем, потом прошло. Всю зиму работает. Только садясь теперь в сиденье, стараюсь сильно не елозить, особенно по боковинке.
    P.S. спасибо Alex S за помощь мне в этом процессе.




    Комментарии Axl:

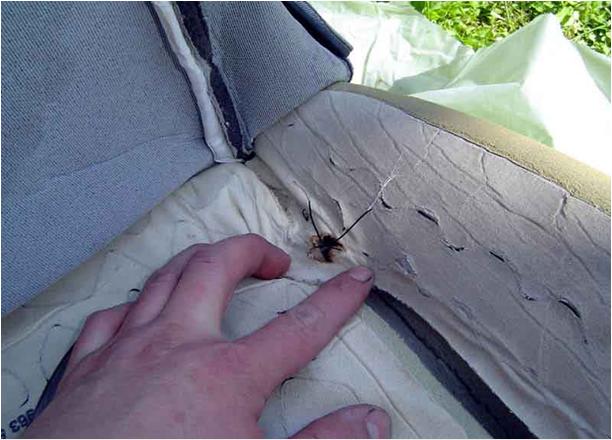

    На фотке внизу сиденье от моего В5.
    Подогрев прогорел практически на том же месте, что и у Lucky3D.
    Наводит на мысли...

    Последний раз редактировалось Axl; 28.10.2010 в 13:30.
