    По умолчанию Обзор систем турбонаддува (план подключения )

    Автор: 1967s


    здесь только бензиновые двигатели..дизельные - в соответствующем разделе...

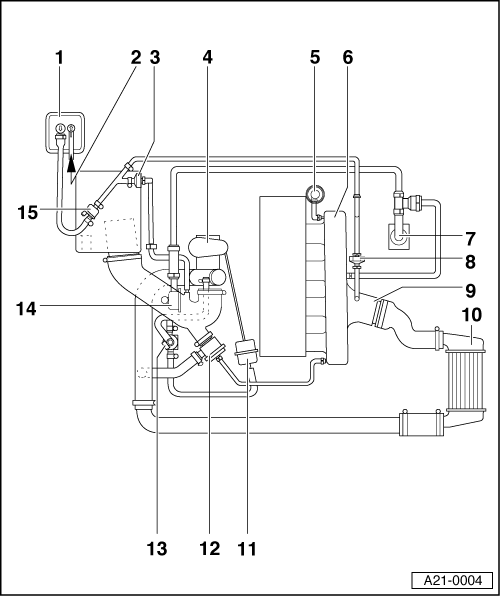

    1. Двигатель АЕВ ( 1.8 турбо )


    1 - Абсорбер
    2 - Вентиляционный шланг (от клапана подачи самотеком на топливном баке)
    3 - Обратный клапан ( для абсорбирующей установки )
    4 - Турбонагнетатель (Регулировочный клапан давления наддува и вакуумный блок регулировочного клапана давления наддува являются частями турбонагнетателя и не заменяются по отдельности)
    5 - Регулятор давления топлива
    6 - Впускной коллектор
    7 - Вентиляция картера двигателя
    8 - Обратный клапан (для абсорбирующей установки)
    9 - Блок управления дроссельной заслонки
    10 - Радиатор охлаждения наддувочного воздуха
    11 - Анероид ( вестгейт) (для регулировочного клапана давления наддува )
    12 - Клапан отключения (байпас)
    13 - Электромагнитный клапан ограничения давления турбонаддува N75 (без питания закрыт, давление наддува ограничено)
    14 - Редукционный клапан (для вентиляции картера)
    15 - Электромагнитный клапан 1 абсорбера с активированным углем N80

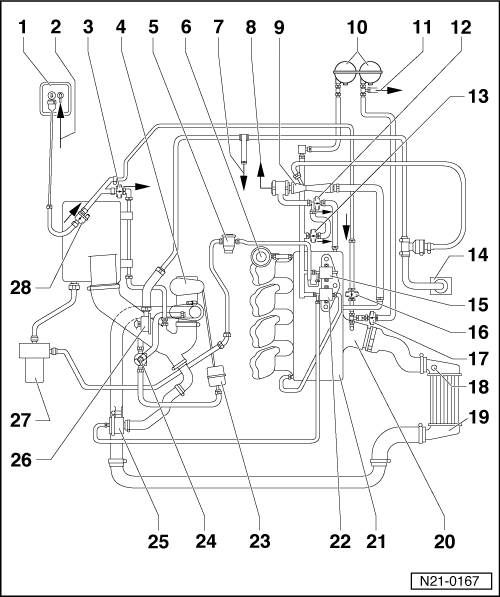

    2. Двигатели ATW, AWT, AWM, ANB, APU, AUG, ( 1.8 турбо)


    1 - Абсорбер 2 - Вентиляционный шланг :
    - Двигатели с буквенным обозначением AWT - передний привод: от клапана подачи самотеком на топливном баке
    - Двигатели с буквенным обозначением AWT - полный привод: от воздушного клапана на топливном баке
    - Двигатели с буквенным обозначением AUG, AWM - передний привод: от перепускного клапана на топливном баке
    - Двигатели с буквенным обозначением AUG, AWM - полный привод: от воздушного клапана на топливном баке
    3 - Обратный клапан (для абсорбирующей установки )
    4 - Турбонагнетатель
    5 - Комбинированный клапан (для системы подачи вторичного воздуха..только для двигателей по норме D4))
    6 - Регулятор давления топлива
    7 - к крышке ГБЦ (Вентиляция картера двигателя)
    8 - к усилителю тормозов
    9 - Эжекционный насос
    10 - Вакуумный ресивер (две раздельные камеры)
    11 - к насосу диагностики топливной системы V144 (только на двигателях с буквенным обозначением AUG, AWM )
    12 - Обратный клапан (байпас к эжекционному насосу)
    13 - Обратный клапан (для управления двигателя и создания вакуума)
    14 - Вентиляция картера двигателя
    15 - Клапан подачи вторичного воздуха N112( только для двигателей по норме D4)
    16 - Обратный клапан (для абсорбирующей установки)
    17 - Обратный клапан (для насоса диагностики топливной системы V144, только на двигателях AUG AWM)
    18 - Датчик давления наддува G31
    19 - Радиатор охлаждения наддувочного воздуха
    20 - Модуль управления дроссельной заслонки J338
    21 - Впускной коллектор
    22 - Клапан рециркуляции наддувочного воздуха N249
    23 - Анероид (вестгейт)
    24 - Электромагнитный клапан ограничения давления наддувочного воздуха N75 (без питания закрыт, давление наддува ограничено )
    25 - Клапан отключения (байпас)
    26 - Редукционный клапан (для вентиляции картера..т.н. "грибок")
    27 - Двигатель для насоса вторичного воздуха V101 (только для двигателей по норме D4)
    28 - Электромагнитный клапан 1 абсорбера с активированным углем N80
