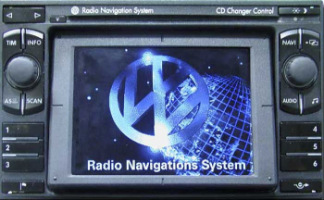

    Сообщение RNS / RNS MDF и все что с ними связано

    Решил подбить информацию которая имеется на форуме в различных темах.

    Аппараты тоже имеют ряд отличий
    например:


    как я понял, у меня аппарат версией старее и при загрузке на дисплее высвечивается логотип VW без "земного" шарика на заднем фоне.

    Сразу напишу (хоть это уже и баян с бородой) голова может читать ТОЛЬКО навигационные диски. Карты для NAVI выпускались только для ЕВРОПЫ, для России их НЕТ и НЕ БУДЕТ.

    Так что же могет аппарат??

    1. GPS навигация (Европа)
    2. FM-тюнер с нормальной сеткой частот
    3. Возможность подключения штатного TV-тюнера.
    4. Возможность подключения чейнджера или его эмулятора.
    5. Возможность подключения внешнего источника VIDEO сигнала (например DVD-player)

    На задней части аппарата вы найдете следующие раземы:

    для подключения TV-тюнера



    26 - контактное штекерное соединение
    4 - Клемма 15 (зажигание)
    5 - Выход датчика частоты вращения, левый
    6 - Голосовые инструкции для водителя, низкая частота, плюс
    13 - Шина CAN High
    17 - Выключатель фонарей заднего хода
    18 - Выход для датчика частоты вращения, правый
    19 - Голосовые указания для водителя, низкая частота, минус
    20 - Экранирование системы голосовых указаний для водителя, низкая частота
    26 - Шина CAN LOW

    для подключение внешнего источника VIDEO-сигнала:



    Структура 11-контактного штекерного соединения сигнала изображения RGB

    1 - Низкая частота, минус
    2 - Низкая частота, слева
    3 - Низкая частота, справа
    4 - Синхронизация изображения по вертикали/горизонтали
    5 - Видео, минус
    6 - PAL/NTSC
    7 - Видео, вкл.
    8 - Вход, синий
    9 - Вход, зеленый
    10 - Вход, красный
    11 - Масса экрана



    подключение магнитоллы к машине



    Структура многоконтактных соединений I, II, III на обратной стороне радионавигационной системы

    Многоконтактный штекерный разъем I, -T20-, состоит из 3 частей, которые промаркированы различными цветами:

    Многоконтактный штекерный разъем I, часть 1, желтый
    1 - Задний левый Line Out, LR
    2 - Задний правый Line Out, RR
    3 - Line Out, минус
    4 - Передний левый Line Out, LF
    5 - Передний правый Line Out, RF
    6 - Плюс усилителя звука

    Многоконтактный штекерный разъем I, часть 2, зеленый \

    7 - Входящий телефонный сигнал, телефон, плюс
    8 - Второй дисплей, CLOCK (заданная величина тактовой частоты потока данных)
    9 - Второй дисплей, DATA (обмен данными между комбинацией приборов и вторым дисплеем)
    10 - Второй дисплей, ENA (контроль потока информации и отчётов об успешной передаче данных)
    11 - Дистанционное управление
    12 - Входящий телефонный сигнал, телефон, минус

    Многоконтактный штекерный разъем I, часть 3, синий

    13 - CD-чейнджер DATA IN (данные к магнитоле)
    14 - CD-чейнджер DATA OUT (данные от магнитолы)
    15 - CD-чейнджер CLOCK (заданная величина тактовой частоты потока данных)
    16 - CD-чейнджер, питание, плюс, клемма 30
    17 - CD-чейнджер, сигнал управления
    18 - CD-чейнджер, левый и правый каналы, минус
    19 - CD-чейнджер, левый канал, CD/L
    20 - CD-чейнджер, правый канал, CD/R

    Многоконтактное штекерное соединение II, -T8a-, 8-контактное, коричневое

    1 - Задний правый динамик, плюс
    2 - Задний правый динамик, минус
    3 - Передний правый динамик, плюс
    4 - Передний правый динамик, минус
    5 - Передний левый динамик, плюс
    6 - Передний левый динамик, минус
    7 - Задний левый динамик, плюс
    8 - Задний левый динамик, минус

    Многоконтактное штекерное соединение III, -T8-, 8-контактное, чёрное

    1 - Gala (адаптация громкости звучания к скорости)
    2 - Выключение звука при поступлении вызова телефона (при этом контакт подключается к минусу)
    3 - Самодиагностика/кабель
    4 - Вывод для управляемого ключом зажигания включения и выключения (контакт S)
    5 - Сигнал управления системы защиты от кражи, SAFE
    6 - Освещение (клемма 58b)
    7 - Аккумулятор, плюс, клемма 30
    8 - Аккумулятор, минус, клемма 31


    Огромный РЕСПЕКТ клубню TheTERMINATOR за его отчет по подключению внешнего DVD проигрывателя (подредактировання информация взята с его темы http://passat-b5.ru/showthread.php/1...0%BE%D0%B9-RNS.)

    Потребуется.
    1. DVD-проигрыватель с выходом SCART
    2. Разьем MINIDIN 10 PIN.

    3. Разьем SCART или готовый кабель с этими разьемами на концах. Брать нужно тонкий, 5 мм в диаметре, кабель с 9-ю проводами, обозначается как 9-pin на самом кабеле. Другие кабели очень толстые, работать с ними не удобно.
    4. Провод 9-ти жильный. Использовал коммуникационный, из старых запасов.
    5. Если потребуется для питания проигрывателя Блок питания 12 В -> 5 В, ток 2 А. Конечный вариант еще не выбран. Тестовый вариант на КРЕНке с радиатором 5*5см сильно греется.
    6. Или как вариант вместо позиций 2-4 готовый шнурок Кабель mini-DIN 10-pin на SCART
    Распиновка разьемов.

    Если все же взялись паять сами, то прилагаемая распиновка соединительного кабеля.

    MINIDIN - SCART
    1 ------------ 4
    2 ------------ 3
    3 ------------ 1
    4 ------------ 19
    5 ------------ 17
    6 - не используется
    7 - 10kOm - 8
    8 ------------ 7
    9 ------------ 11
    10 ---------- 15

    Далее все просто.
    Вынимаем магнитолу, подключаем MINIDIN, вставляем магнитолу. Пропускаем кабель в бардачек. Туда же выводим питание плеера.
    Подключаем скарт к плееру.

    После включения питания плеера в настройках навигации появится пункт выбора источника сигнала - TV/VIDEO. При выключеннном плеере этот пункт задизейблен.

    Если изображение прыгает, кнопкой PAL на пульте ДУ надо выбрать режим видео NTSC.

    В итоге.
    Бюджетная возможность просмотра видео на штатной балалайке. Приятный бонус - работа с USB-флешками, 2 гиговую прочитал, не подавился. Заявленная поддержка 8-ми битных видеоигр. В комплекте с плеером идут два джойстика.


    Еще раз Респект Сергею



    Один знакомый подсказал одну комбинацию кнопок:

    на включенном аппарате одновременно нажимаем кнопки "3" и "6"
    держим 3 сек и на дисплее появляется окно "Softwareversion"

    при нажатии на правую "крутилку" переключается отображаемая информация


    здесь можно просмотреть
    1. версию программного обеспечения блоков составлящих аппарат
    2. внутреннюю температуру
    3. ИЗМЕНИТЬ контрастность свечения экрана в обоих режимах (день/ночь)

    в первой менюшке есть пункт Контрастность:
    в зависимости какой режим выбран (ночной/дневной) тот и изменяется (крутим правой крутилкой). градация от 0 до 99.

    ....................
    .....................
    .......................
    .....................




    к сожалению описания для данного аппарата на просторах интрнета найтить не удалось . Так что предлагаю, у кого какие знания есть выкладывайте или у кого есть описалово на немецком и возможность перевести - только приветствуется
    Последний раз редактировалось ladjak; 27.05.2010 в 23:47.
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  2. #2
    Pointer
    Регистрация
    27.03.2010
    Сообщений
    14
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    сколько денег на всё потратил??? и времени на установку??...

  3. #3
    Polo
    Регистрация
    23.11.2010
    Адрес
    Москва, ВАО
    Возраст
    35
    Сообщений
    372
    Спасибо +
    Получено: 2
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ladjak Посмотреть сообщение
    3. Возможность подключения штатного TV-тюнера.
    Что за тюнер?

  4. #4
    Pointer
    Регистрация
    20.12.2010
    Адрес
    Tallinn
    Возраст
    31
    Сообщений
    4
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Здраствуите,

    Не подскажите где найти (имеется ввиду не покупка) софт (навигационный диск) для девайса в первом посте. И как мне установить на нeм английскии язык?
    Последний раз редактировалось frapen; 13.01.2011 в 22:10.

  5. #5
    Polo
    Регистрация
    23.11.2010
    Адрес
    Москва, ВАО
    Возраст
    35
    Сообщений
    372
    Спасибо +
    Получено: 2
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ladjak Посмотреть сообщение
    3. Возможность подключения штатного TV-тюнера.
    Этта каг? Можно поподробнее?

  6. #6
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    36
    Сообщений
    9,646
    Записей в дневнике
    12
    Спасибо +
    Получено: 493
    Отправлено: 147

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от АлександрЪ Посмотреть сообщение
    Этта каг? Можно поподробнее?
    для данной майфуны есть штатный TV-тюнер. Вот тока за него б/у около 10р просят. Соединяется разъемом и устанавливается в багажник
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  7. #7
    Polo
    Регистрация
    23.11.2010
    Адрес
    Москва, ВАО
    Возраст
    35
    Сообщений
    372
    Спасибо +
    Получено: 2
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    А если не штатный?

  8. #8
    Polo
    Регистрация
    07.07.2008
    Адрес
    Россия, Москва, ЗАО
    Возраст
    39
    Сообщений
    393
    Спасибо +
    Получено: 15
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от АлександрЪ Посмотреть сообщение
    А если не штатный?
    Из нештатных самый дешевый пожалуй Абсолют TVR-05 или 07 стоют 6-7т.р. или еще Fantom есть какойто, аналог Абсолюта. Самое ценное у них RGB выход есть, а также несколько видеовходов (для камеры например). Я пока никак не решусь, ищу вариант подешевше видеовход организовать, изучаю модули цветности телевизоров .
    B6 Variant 2008 BZB

  9. #9
    Polo
    Регистрация
    23.11.2010
    Адрес
    Москва, ВАО
    Возраст
    35
    Сообщений
    372
    Спасибо +
    Получено: 2
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Ну а какчество приёма ТВ-сигнала какое?

  10. #10
    Touareg Аватар для Гога
    Регистрация
    21.01.2009
    Адрес
    Россия, Северодвинск Беларусь,Орша
    Возраст
    58
    Сообщений
    2,045
    Спасибо +
    Получено: 25
    Отправлено: 2

    1 Вы не можете благодарить!

    По умолчанию

    Доброе время!Какие возможности данной головы,стоит на ауди А6С5 2004года,и возможно ли ее если что доработать по описанной выше схеме?
    Изображения Изображения

  11. #11
    Touareg Аватар для Гога
    Регистрация
    21.01.2009
    Адрес
    Россия, Северодвинск Беларусь,Орша
    Возраст
    58
    Сообщений
    2,045
    Спасибо +
    Получено: 25
    Отправлено: 2

    0 Вы не можете благодарить!

    По умолчанию

    подниму

  12. #12
    Pointer
    Регистрация
    16.08.2010
    Возраст
    31
    Сообщений
    75
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    ladjak,назови пожалуйста цену двд, всех разъемов и подключения т.д.!!!

    --- Добавлено чуть позже ---

    И кто знает где можно приобрести ключи для снятия магнитолы!?

  13. #13
    Passat
    Регистрация
    29.12.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    49
    Сообщений
    1,077
    Спасибо +
    Получено: 0
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Spy_61rus Посмотреть сообщение
    И кто знает где можно приобрести ключи для снятия магнитолы!?
    если мск,то Русь рулит,да кто то еще тут продавал,посмотри в поиске

    Цитата Сообщение от Spy_61rus Посмотреть сообщение
    назови пожалуйста цену двд, всех разъемов и подключения т.д.!!!
    см свою тему ,я тебе ответил
    В5+.2004..продан Touran.2012 Можете делать в этой жизни все что угодно - живым из нее все равно не выбраться...

  14. #14
    Pointer
    Регистрация
    28.02.2011
    Возраст
    29
    Сообщений
    18
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    VW Passat B5+ Variant, 1.8T, AWM, 2002 г., механика, Америкос.В машине стоит магнитола ALPINE,но не управляется кнопками расположенными на рулевом колесе,пожалуйста дайте советы как мне это решить и сделать так что бы управлялось с рулевого колеса магнитола и если есть у кого нибудь то дайте пожалуйста инструкция по эксплуататции и по монтажу этой магнитолы ALPINE CDA-9827 CD-RECEVIER или как найти.Заренее благодарю! мой майл kuzyaa87@mail.ru

  15. #15
    Polo
    Регистрация
    07.07.2008
    Адрес
    Россия, Москва, ЗАО
    Возраст
    39
    Сообщений
    393
    Спасибо +
    Получено: 15
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Пока искал как активировать видеовход, нашел кодировку некоторых функций, может кому пригодится.

    Coding
    ??xxx: Sound-Adjustment
    00 = Standard/Other
    01 = Golf (1J)
    02 = Bora/Jetta (1J/9M)
    03 = Golf/Bora Variant/Wagon (1J)
    04 = Passat Sedan (3B)
    05 = Passat Variant/Wagon (3B)
    06 = Lupo/Polo (6X/9N)
    07 = Golf-Cabriolet (1E)
    08 = Sharan (7M) & New Beetle (1C)
    09 = Transporter/Caravelle/Multivan/Eurovan (7D)
    xx?xx: Speakers
    0 = No passive Speakers (Sound System)
    2 = 2 passive Speakers (Front)
    3 = 2 passive Speakers (Rear)
    4 = 4 passive Speakers (Front and Rear)
    xxx?x: Sound System Correction
    0 = Sound System not installed (No Correction)
    1 = Sound System (Bose) installed
    2 = Sound-System (DSP) installed
    xxxx?: Configuration
    +1 = Active/Remote Supplied Antenna
    +2 = CD-Player/Changer
    +4 = Secondary Display (Instrument Cluster)
    B6 Variant 2008 BZB

  16. #16
    Pointer
    Регистрация
    16.08.2010
    Возраст
    31
    Сообщений
    75
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Подключил буфер к RNS, но результат не радует ... возможно ли вообще нормальное подключение к нему или надо менять голову на более современную!?

  17. #17
    Pointer
    Регистрация
    24.12.2011
    Сообщений
    39
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    colour%20sat%20nav%20user%20guide.pdf и мануал есть на английском ! если кому нада !
    Ахриненную штуку нашёл в инете !
    http://www.tme.eu/ru/details/mm-mfd/...ja-nawigacii/#
    Последний раз редактировалось gerasim; 06.01.2012 в 01:56.

  18. #18
    Polo
    Регистрация
    13.07.2007
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    51
    Сообщений
    311
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от АлександрЪ Посмотреть сообщение
    Ну а какчество приёма ТВ-сигнала какое?
    штатный тюнер не очень хорошо кажет,а вот абсалют 07 отлично,но естественно зависит всё от антены.Вообще аппарат афегительный в плане звука и если бы можно было реализовать навигацию ему не было бы цены!
    Изображения Изображения
    Пассат В5+ 1.9 TDI 130л.с. 2004г. AVF(продан),сейчас Шаран 2.0TDI 136л.с навигация MFD,тв-тюнер

  19. #19
    Lupo Аватар для demonnnow
    Регистрация
    28.02.2012
    Адрес
    Сергиев ПОСАД
    Возраст
    28
    Сообщений
    136
    Спасибо +
    Получено: 3
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    подскажите пожалуйста? сд-чейнджер читает CD-R (если да то с какой скоростью записывать?на максимальной не читает)записывал через нейро
    заранее спасибо

  20. #20
    Passat Аватар для Vjacheslav
    Регистрация
    07.03.2010
    Возраст
    43
    Сообщений
    1,250
    Спасибо +
    Получено: 85
    Отправлено: 19

    0 Вы не можете благодарить!

    По умолчанию

    Я всегда записываю на половинной скорости, от той, что указана на упаковке/диске...

    Правда только диски Verbatim признаю...

Страница 1 из 16 12311 ... ПоследняяПоследняя

Похожие темы

  1. Натяжные потолки и все что с ними связано
    от александр 80 в разделе Курилка - Матюгалка
    Ответов: 568
    Последнее сообщение: 16.11.2016, 00:57
  2. ) Распродажа все что осталось
    от Skif в разделе Куплю-Продам Запчасти
    Ответов: 44
    Последнее сообщение: 26.09.2012, 18:24
  3. КУПИЛ RNS и тут то все иначалось
    от bon2008 в разделе Автозвук
    Ответов: 3
    Последнее сообщение: 10.07.2012, 11:27
  4. Vag Com и все что с ним связано
    от rockmann26 в разделе Архив 2010г.
    Ответов: 2
    Последнее сообщение: 19.07.2010, 12:33
  5. Салон. Где починить все, что скрипит?
    от TimB в разделе Архив 2007г.
    Ответов: 20
    Последнее сообщение: 25.12.2007, 18:11

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
