    По умолчанию Гидроплита АКПП 01N (разборка и промывка)

    Собственно разговор пойдет о гидроплите АКПП 01N. Процесс ее снятия можно посмотреть здесь, Спасибо VoFFka417
    http://www.passat-b5.ru/phpBB2/kb.php?m ... icle&k=231

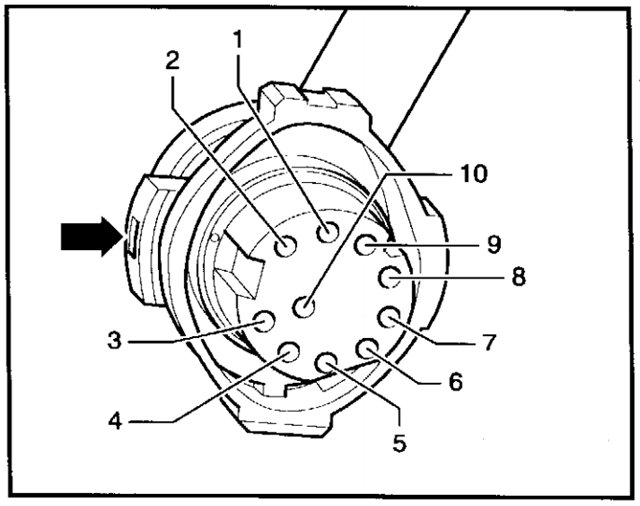

    После снятия гидроплиты прозванием соленоиды от фишки шлейфа



    Соленоид 1: контакты 1-3, R=60 Ом
    Соленоид 2: контакты 1-4, R=60 Ом
    Соленоид 3: контакты 1-5, R=60 Ом
    Соленоид 4: контакты 1-6, R=5 Ом
    Соленоид 5: контакты 1-7, R=60 Ом
    Соленоид 6: контакты 2-8, R=5 Ом
    Соленоид 7: контакты 1-10, R=60 Ом
    Датчик температуры ATF: контакты 1-12, R=200К.
    Все значения приведены для комнатной температуры!!!
    Если сопротивление в норме, радуемся, если нет, снимаем разъемы с соленоидов и прозванием их отдельно. Если сопротивление в норме, проверяем контакты шлейфа с соленоидами или разбираемся со шлейфом (прозваниваем, чиним или меняем), если нет – меняем соленоиды.
    Номера соленоидов: на 60 Ом (белый) - 095 927 331 А; на 5 Ом (черный) - 095 927 333; шлейф - 097 927 365 D

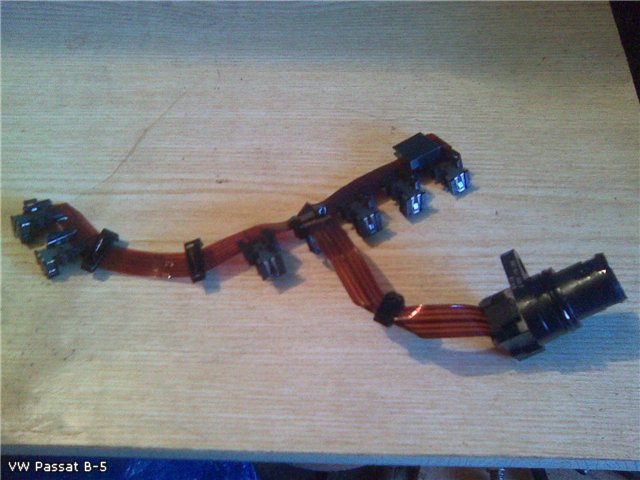

    Вот сам шлейф

    Далее приступаем к разборке плиты. Понадобится только головка Т20. Откручиваем два винта крепления верхней пластины

    и бесстрашно убираем последнюю. Под ней открывается вот такой вид: четыре обычных шарика (два одного диаметра и два побольше, сверху одного из них установлено колечко)

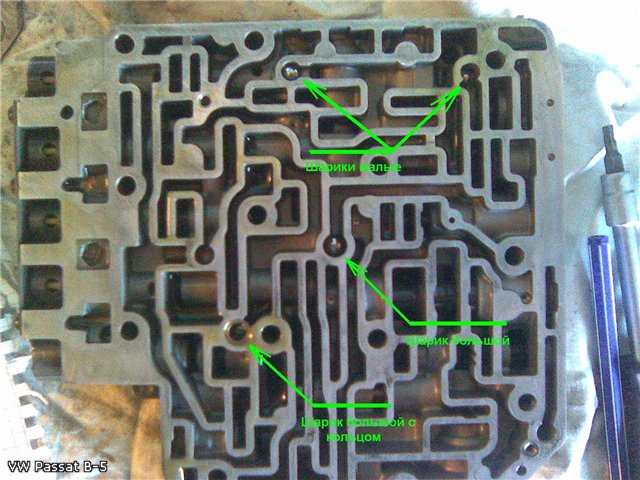

    Переворачиваем плиту, шарики высыпаются и раскатываются по гаражу . Берем в руки магнит и начинаем с ним ползать по полу, собирая растерянные шарики . Хорошо если повезет и вы сможете найти все . Если нет, разламываем подшипники, какие находим у себя в гараже, и подбираем подходящие по диаметру шарики .
    Далее, учитывая, что плиту мы уже перевернули, выкручиваем 2 винта крепления нижних пластин

    Аккуратненько, чтобы не потерять последний шарик, переворачиваем плиту обратно и убираем тело самой плиты, оставляя нижние две пластины

    Убираем верхнюю, тонкую пластину и все-таки теряем шарик , потому что он подпружинен и выстреливает в неизвестном нам направлении . Повторяем процедуру с магнитом . Но если вам удастся этот шарик не потерять, то вот он, а пружинка под ним

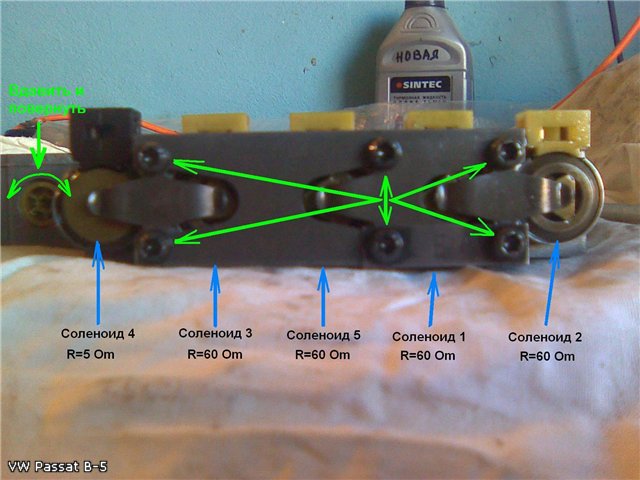

    Далее начинаем потрошить тело самой плиты. Начнем с соленоидов. Откручиваем шесть винтов крепления соленоидов

    Ну здесь вы уже поймете, что и соленоиды подпружинены, и они останутся у вас в целости и сохранности. Убираем пластину и вытаскиваем 5 соленоидов, их поршня и пружины

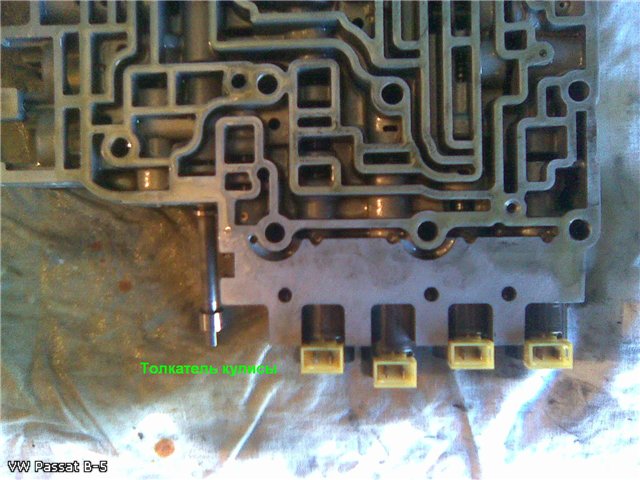

    Здесь еще видно толкатель кулисы. Все аккуратно складываем в том порядке и в том направлении, в котором извлекали из плиты. Оставшиеся два соленоида извлекаем в том же порядке

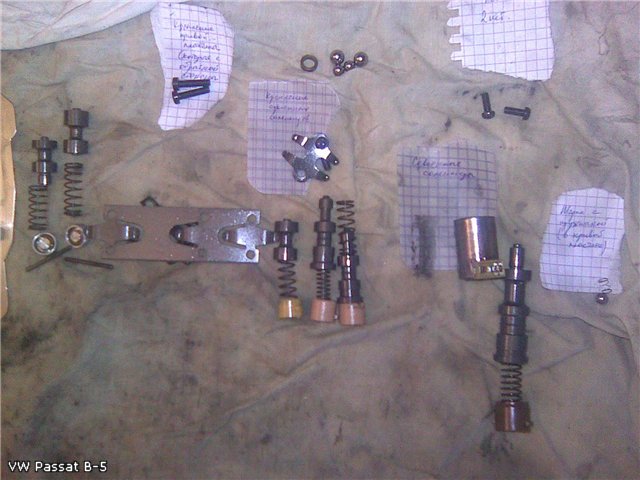

    Теперь извлекаем по периметру плиты все остальное за исключением двух элементов (на фото отмечены красным). Процесс снятия привожу на примере одной стороны плиты, процесс описан в подписях

    Все остальные заглушки по периметру необходимо просто вдавливать и поворачивать до совмещения выступов на них с пазами в плите. Помните, что все элементы подпружинены. Также все аккуратно складываем в том порядке и направлении, в котором извлекали из плиты. У кого плохо с памятью, как у меня, например , можно даже и подписать, что и откуда было извлечено. Все! Плита разобрана! Вот они – потроха гидроплиты

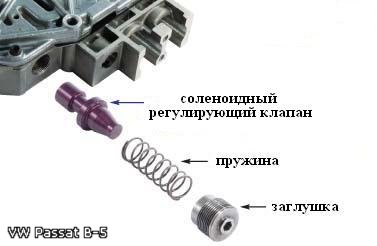

    Пару слов о том, что осталось в плите. Первое - это соленоидный регулирующий клапан (или клапан регулирующего соленоида - тонкости перевода не для меня ). На фото ниже показаны внутренности

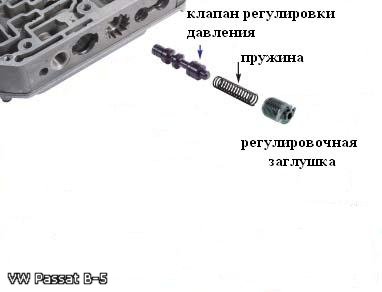

    Вторая хитро сделанная пробка не что иное, как регулятор линейного давления, так пишут на родственном сайте и цитирую: "Мой вам совет не трогайте его, от него мало что изменется, его обычно трогают при замене соленойда отвечающего за регулирование давления (номер 6 если память не изменяет)". Внутренности вот


    Промываем все элементы в керосине и собираем в обратной последовательности. Я при сборке старался постоянно держать плиту в полиэтиленовом пакете, а перед установкой всех элементов продувал их воздухом от обычного автокомпрессора для накачки колес. После сборки рекомендую повторно прозвонить соленоиды без и с установленным шлейфом, для того, чтобы убедиться, что в процессе работ вы ничего не повредили. Ну вот и все. Устанавливаем плиту в коробку, ставим новый фильтр, закручиваем поддон и заправляем масло. Удачи в ремонте!


    P.S. Последнее я еще не проделал, поэтому об эффективности проделанной процедуры писать пока нечего. Как закончу ремонт и испытаю авто на ходу, обязательно отпишусь.
