    По умолчанию

    Цитата Сообщение от alex15rus
    термоусадке
    Штатно термоусадки нет.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  2. #22
    Golf
    Регистрация
    29.01.2008
    Адрес
    Россия, Владикавказ
    Возраст
    38
    Сообщений
    619
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Но это не исключает возможности её нахождения там.

  3. #23
    Polo
    Регистрация
    15.12.2008
    Адрес
    Казахстан
    Возраст
    37
    Сообщений
    450
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    alex15rus
    Термоусадки там нет, колхозный провод подключен через скрутки и заизолирован. Через 3 дня буду все разбирать, все встанет на свои места

  4. #24
    Polo
    Регистрация
    15.12.2008
    Адрес
    Казахстан
    Возраст
    37
    Сообщений
    450
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Ну вот, добрался я до блока комфорта. Воды там не было, коврик сухой, так что не пришлось ничего сушить. Провода были в какой то жиже, скорее всего от изоленты. Каждый проводок протер заспиртованной тряпкой. Виновником того, что не работало освещение и стеклоподъемники был сине-красный провод, с одно стороны 2 провода, на блок комфорта идет 1 провод. Он оторвался на месте пайки. Походу перепаял все остальные скрутки. Все скрутки в зелени. Провода под изоляцией чернеют уже. Пришлось провода перед пайкой обработать наждачкой.
    Кроме того, пропаял блок комфорта. Промыл плату спиртом. Обратно все заизолировал, где было возможно, скрутки посадил на термотрубку.
    Подключил ВАГ, была одна ошибка по 36-му адресу - нет связи с блоком комфорта. Ошибку сбросил и все. Теперь результаты:
    1. Заработали стеклоподъемники, освещение - полностью.
    2. Замок перестал с внештатного пульта закрываться, отщелкивается Раньше он от пульта закрывался когда зажигание было выключено. Сейчас с пульта и с водительской двери что при заведенной, что при заглушенной машине не закрывается.
    3. Появились новые фичи, которых не было раньше - заработал светодиод красный на замке, который моргает, раньше он никогда не работал при мне. При вытаскивании ключа с замка зажигания загорается подсветка и горит пока не закроешь снаружи замок. При заведении и отключении машины некоторое время горит аварийка. Если при незаведенной машине включить габариты-фары, то приборка сигнализирует об этом.
    4.Заработал датчик открытия багажника
    5. Не работает регулировка зеркал

    теперь вопросы, если можно

    Самое критичное - то что с внештатной сигналки и с двери перестали закрываться замки дверей- отщелкиваются. Судя по информации на форуме нужно перепаять ЦЗ и все? Сегодня пытался добраться до платы ЦЗ, дошел до "тут уже нужны спец-токсы" Не было спец-торксов, поэтому обратно все собрал. Пока приходится закрывать машину с замка ключем.

    По поводу регулировки зеркал - неужели я что то недопаял? Кто знает, где искать???

    Если нужно, могу выложить фотографии по процессу ремонта БК, хотя там ничего сверхестественного нет.

    Добавлено спустя 4 минуты 27 секунд:

    Забыл еще, раньше стеклоподъемники передние закрывались автоматически, если из дернуть - сейчас это перестало работать, Закрываются только вручную.

    И еще, провод, подключенный к синекрасному проводу в ВК - из за которого я и начинал тему - на нем предохранитель был сгоревший, пробовал восстановить - такое ошущение, что он никуда не подключен. Никакой реакции

  5. #25
    Polo
    Регистрация
    15.12.2008
    Адрес
    Казахстан
    Возраст
    37
    Сообщений
    450
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    По замку вопрос ясен, пропаяю. По поводу аварийки - скорее всего это из за внештатной сигнализации. Со стеклоподъемниками тоже разберусь, в принципе не напрягает.

    Остался один вопрос по регулировке зеркал, можно как то продиагностировать его? Или что то с блоком комфорта или с разъемом джойстика ...

  6. #26
    Golf
    Регистрация
    29.01.2008
    Адрес
    Россия, Владикавказ
    Возраст
    38
    Сообщений
    619
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Молодец, роделал большую работу. Продиагностировать джойстик регулировки зеркал как и другие кнопочки можно с помощью ВАГ-Кома, открываешь блок комфорта, блоки измеренй и смотришь там, пощёлкай точно группу не помню, но я думаю прочитаешь названия групп разберёшься, там и по оси Х и по оси У видно нажатие джойстика, но это только сигналы от кнопок.
    А есчё для начала проверь видит-ли блок комфорта блок управления водительской дверью, находится в блоке стеклоподъёмника, похоже у тебя там собака порылась.

  7. #27
    Polo
    Регистрация
    15.12.2008
    Адрес
    Казахстан
    Возраст
    37
    Сообщений
    450
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    вечером проверю с помощью ваг как ты советуешь. по поводу блока управления дверью, ведь все остальное работает. значит сам блок видится. так ведь?

  8. #28
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    43
    Сообщений
    14,049
    Записей в дневнике
    2
    Спасибо +
    Получено: 168
    Отправлено: 52

    0 Вы не можете благодарить!

    По умолчанию

    zhenis
    Пощелкай всеми переключателями и считай ошибки. Если что-то не фурычит - будет ошибка.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  9. #29
    Golf
    Регистрация
    29.01.2008
    Адрес
    Россия, Владикавказ
    Возраст
    38
    Сообщений
    619
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Некоторые сигнализаторщики используют именно кнопку закрывания дверей на водительской двери чтобы управлять центральным замком, это как вариант, а там всякое может быть.
    А вот про блок это только станет видно после диагностики. У меня в трёх окнах которые относятся к передней пассажирской двери красуется надпись типа "блок не доступен", но при этом закрывается-открывается дверь исправно и регулировка зеркал работает, обогрев тоже и стеклоподъёмник фурычит как с водительской двери так и с местной конпки, так что как-то вот так непонятно. Хочу поменять замок, и даже купил его вот как полгода назад , только вот всё руки не доходят.

  10. #30
    Polo
    Регистрация
    15.12.2008
    Адрес
    Казахстан
    Возраст
    37
    Сообщений
    450
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    в том то весь прикол, с полумертвым бк почти все работало, до поры до времени, пока совсем не отказала электрика. теперь бк исправен, осталось с регулировкой да с замком разобраться.

  11. #31
    Polo
    Регистрация
    15.12.2008
    Адрес
    Казахстан
    Возраст
    37
    Сообщений
    450
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Ну воооот, снял логи вот они:

    Версия VAG-COM: Релиз 311.2-N

    ......

    Адрес 36 -------------------------------------------------------
    Контроллер: 3B1 959 760 A
    Компонент: Sitzverstellung FS 0003
    Кодов не найдено.

    Адрес 46 -------------------------------------------------------
    Контроллер: 1J0 959 799 AH
    Компонент: 3R Zentral-SG Komf. 0001
    Кодирование: 04096
    Код Сервиса: WSC 00028
    8 Найдены неисправности:
    00849 - Контакт S выключателя зажигания и стартера-D
    25-10 - неопределенное состояние переключателя - Спорадическая
    01135 - Датчики охраны салона
    36-00 - обрыв цепи
    01134 - Звуковой сигнал охранной сигнализации-H12
    49-00 - нет связи
    00943 - Нагревательный элемент наружного зеркала со стороны водителя-Z4
    35-00 - -
    00929 - Привод центрального замка двери переднего пассажира-F221
    27-00 - недостоверный сигнал
    00944 - Нагревательный элемент наружного зеркала со стороны переднего пассажира-Z5
    35-00 - -
    00930 - Привод центрального замка задней левой двери-F222
    27-00 - недостоверный сигнал
    00931 - Привод центрального замка задней правой двери-F223
    27-00 - недостоверный сигнал

    Конец ----------------------------------------------------

    По блоку комфорта ошибок нет. По 46-му адресу ошибки штатной сигналки. Пробовал заходить в настройки блока комфорта - везде пишет "не доступно". Возможно что то не так делал. Завтра попробую еще.

    Нужно как то отключить грамотно штатную сигналку, все равно она не нужна. Поищу в поиске, боюсь уже что то спрашивать здесь

    Почему интересно нет ошибок бк?
    Кстати, какого то Х загорелся в обед айрбаг, ошибка сбросилась с помощью Вага.

  12. #32
    Golf
    Регистрация
    29.01.2008
    Адрес
    Россия, Владикавказ
    Возраст
    38
    Сообщений
    619
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    36 группа это система памяти сидений и их регулировки, а 46-это то что надо, твой блок комфорта со штатной сигналкой. В настройки тебе заходить не нужно, смотри блоки измерений, там это в колонке Safe под кнопкой коды ошибок, жми туда и листай группы, когда дойдёшь до водительской двери, тогда жми на кнопки и смотри в окна, а настройки ты не откроешь, да и не нужно оно тебе.

  13. #33
    Polo
    Регистрация
    15.12.2008
    Адрес
    Казахстан
    Возраст
    37
    Сообщений
    450
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    вот, добрался до блока комфорта:

    ДЖОЙСТИК РАБОТАЕТ ....

    Добавлено спустя 1 минуту 50 секунд:

    ну и остальные на всякий случай ...

    Добавлено спустя 2 минуты 26 секунд:

    по логике должно быть где то реле управления приводами, которое не работает или с которого сигнал на приводы не доходит ...

  14. #34
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    43
    Сообщений
    14,049
    Записей в дневнике
    2
    Спасибо +
    Получено: 168
    Отправлено: 52

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от zhenis
    по логике должно быть где то реле управления приводами, которое не работает или с которого сигнал на приводы не доходит
    Команда по шине идет в блок передней пассажирской двери - двигается правое зеркало.
    Сам блок водительской двери двигает левое.

    ОЧень странно, что оба зеркала не двигаются. Системная ошибка.

    Оба предохранителя БК проверены?
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  15. #35
    Polo
    Регистрация
    15.12.2008
    Адрес
    Казахстан
    Возраст
    37
    Сообщений
    450
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    TheTERMINATOR не подскажешь, какие именно предохранители смотреть?

  16. #36
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    54
    Сообщений
    7,969
    Записей в дневнике
    3
    Спасибо +
    Получено: 807
    Отправлено: 799

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от zhenis
    ДЖОЙСТИК РАБОТАЕТ ....
    Уверен? Так проверял?
    Цитата Сообщение от alex15rus
    пощёлкай точно группу не помню, но я думаю прочитаешь названия групп разберёшься, там и по оси Х и по оси У видно нажатие джойстика, но это только сигналы от кнопок.
    Группа 4-я, на скрине (new-3.jpg).
    Вращением джойстика значания меняются согласно тексту ниже?
    ;
    004,0,Дверь: Водителя
    004,1,Регулировка зеркал,Регулятор в двери вод.(E43),Значения: Поз. X+/Поз. X-/Поз. Y+/Поз. Y-/не включался
    004,2,Переключатель зеркал,Перекл.в двери вод.(E48),Значения: левое/правое/сложены/не включался

    Вот схема, если нужно могу посоветовать как замерить сигналы управления
    APT, 1,8 универсал

  17. #37
    Polo
    Регистрация
    15.12.2008
    Адрес
    Казахстан
    Возраст
    37
    Сообщений
    450
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    pavel1 твой опыт в этом деле мне бы не помешал
    Приводы зеркал наверное управляются постоянным напряжением? Где физически находятся DOOR CONTROL MODULE?
    Похоже надо вначале определить, подается ли на него напряжение питания (красно-белый провод)
    Для начала этой информации мне бы хватило ...

    В 4-й группе показания меняются как ты описал, чтоб снять скриншот мне пришлось коленом двигать джойстик и на ноуте нажимать нужную комбинацию клавиш

  18. #38
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    54
    Сообщений
    7,969
    Записей в дневнике
    3
    Спасибо +
    Получено: 807
    Отправлено: 799

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от zhenis
    Приводы зеркал наверное управляются постоянным напряжением?
    Да

    Цитата Сообщение от zhenis

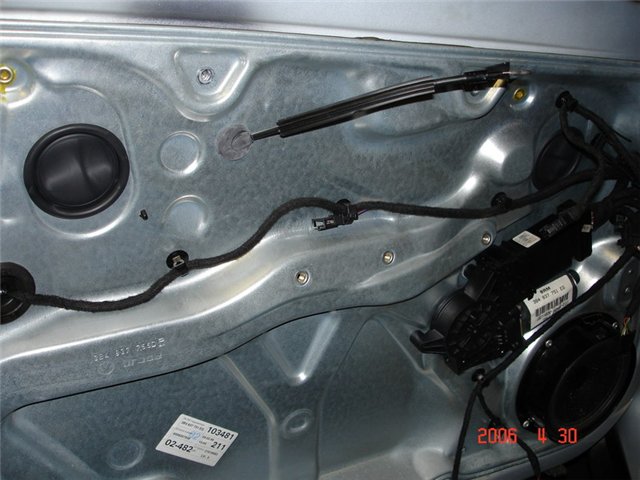

    Где физически находятся DOOR CONTROL MODULE?
    В двери совместно со стеклоподъемником




    Цитата Сообщение от zhenis
    Похоже надо вначале определить, подается ли на него напряжение питания (красно-белый провод)
    Да и померить напряжение на выходе из модуля на движок зеркала на соответствующем контакте модуля (см.схему)
    APT, 1,8 универсал

  19. #39
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    43
    Сообщений
    14,049
    Записей в дневнике
    2
    Спасибо +
    Получено: 168
    Отправлено: 52

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от zhenis
    Похоже надо вначале определить, подается ли на него напряжение питания (красно-белый провод)
    Если бы не был запитан дверной мозг, информации о нажатии джойстика не было.

    Цитата Сообщение от zhenis
    какие именно предохранители смотреть?
    Табличка на торцевой заглушке + руководство пользователя или поиск по сайту поможет.
    Я не помню.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  20. #40
    Polo
    Регистрация
    15.12.2008
    Адрес
    Казахстан
    Возраст
    37
    Сообщений
    450
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Сходил в поиск Поиск говорит: посмотри предохранители №6 и № 14


    TheTERMINATOR , pavel1, alex15rus большой рахмет! Более менее достаточно информации собрал, на выходных буду ковыряться. Как раз спец торкс найду и заодно с ЦЗ тоже разберусь.
