    По умолчанию Re: Установка круиз-контроля 2

    Цитата Сообщение от M-SERG
    Интересует схема колхоза за 100 руб. т.к. подрулевой с кнопками круиза у меня есть, осталось только докупить проводки и все соединить.
    тогда колхоз тебе не нужен

    по соединениям что ты писал все правильно, на всякий случай:
    T15 - 15-pin connector, white, connector point, electronics box, plenum chamber
    T10ar - 10-pin connector, orange, connector point, electronics box, plenum chamber

    оба разъема находятся в стенке гермобокса с ЭБУ ДВС
    98AFN,дизелил слегка.02AWT,жралза двоих,
    теперь дизель-тигуан прет как танк

  2. #42
    Phaeton Аватар для EDD XXI
    Регистрация
    02.08.2008
    Адрес
    РОДИНА ЧУГУННОГО МЕТЕОРИТА (c)Kimi
    Возраст
    45
    Сообщений
    4,910
    Спасибо +
    Получено: 157
    Отправлено: 105

    0 Вы не можете благодарить!

    По умолчанию Re: Установка круиз-контроля 2

    Цитата Сообщение от M-SERG
    а насчет вывода с рулевого №5, его на "+"? верно?
    да верно, но лучше
    Цитата Сообщение от M-SERG
    5 - > на плюс в коробке предохранителей (или на 8 в разъеме Т10)
    98AFN,дизелил слегка.02AWT,жралза двоих,
    теперь дизель-тигуан прет как танк

  3. #43
    Pointer
    Регистрация
    12.08.2009
    Адрес
    Россия, Киров
    Возраст
    38
    Сообщений
    19
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Ну вот, пока форум отдыхал, я поставил таки себе круиз.
    Тем кто хочет сделать все сам и не собирается покупать готовый комплект типа этого, пара советов:
    1) Для подключения к самому разъему на подрулевом отлично подходят старые клеммы от болка питания компьютера.
    Получится примерно вот так:


    2) Понадобится 5 проводов длиной ~ 80 см и сечением 0,5 мм. Можно и толще, но будет крайне неудобно припаиваться.
    3) Т.к. у вас своя собственная проводка, то у нас нет контактов (пины в виде иголочки), которые вставляются в разъем Т15. Если есть возможность, то купите 4 таких (уточните!) разъема № 1 или 3 отсюда:

    Я нашел на разборке похожий разъем, и выдрал оттуда эти пины (еще 4 осталось).
    4) Расположение проводов в колодке, что со стороны ЭБУ, может не совпадать со всеми инструкциями, у меня например нужный провод был не в гнезде №10, а в гнезде №11. Ориентируйтесь по цветам.
    Подрулевой -> Разъем Т15
    PIN 1 - PIN 17 (красно/серый)
    PIN 2 - PIN 15 (синий)
    PIN 3 - PIN 9 (красно/желтый)
    PIN 4&6 - PIN 10 (черно/белый)
    Подрулевой -> Разъем Т10 (оранжевый)
    PIN 5 - PIN 8 (красно/ белый)
    5) Так и не смог разобрать разъем Т10, пришлось подключаться через вот такой соединитель:


    И еще одна странность, что я отметил после подключения.
    В ВагКом, группа измерений 006, проверял правильность переключения кнопок круиза.
    Показания:
    действие кнопкой -> измерение в 006 группе
    до упора вправо ВЫКЛ (AUS) -> 00000
    вправо не до щелчка -> 00010 (а у меня показывает 00001)
    среднее положение (EIN) -> 00011
    влево ВКЛ (AUFN) -> 01011
    нажатие на кнопку с торца FIX -> 00111
    нажатие на тормоз -> 10011

    В принципе все работает как надо, кроме одного, если я увеличиваю скорость (бегунок влево AUFN), то скорость растет как положено, но если резко отпустить в среднее положение (EIN), то круиз отключается.
    Смотрел ВагКомом, если резко бросить то в окошке на долю секунды показывается 00000 или 00001 (т.е. Выкл). Возможно дело в рычажке. Но я не парюсь, все же, логичнее добавлять скорость газом и фиксировать ее круизом.
    Последний раз редактировалось M-SERG; 19.02.2010 в 23:37.

  4. #44
    Pointer
    Регистрация
    12.08.2009
    Адрес
    Россия, Киров
    Возраст
    38
    Сообщений
    19
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Кстати, писал уже, но повторюсь. Вот много фоток по установке криза на А4:
    http://www.a4-freunde.com/forum/topic,83961.0/

  5. #45
    Phaeton
    Регистрация
    10.06.2008
    Адрес
    Россия, 33 регион
    Возраст
    43
    Сообщений
    3,340
    Записей в дневнике
    1
    Спасибо +
    Получено: 79
    Отправлено: 39

    0 Вы не можете благодарить!

    По умолчанию

    Доброго времени суток!
    В прошлом году руки так и не дошли до установки, взялся сейчас
    вот фото моей планки. Я так понял белый разъем состоит из двух частей с одной сторону под три толсных провода а с другой как раз 15 пиновая фишка. Белый разъем плохо видно, но по типу вроде копия как красный?
    И чета непонятно как его вытащить. Мне проблематично со своими габаритами в ногах работать
    Изображения Изображения
    есть вопросы, пишите saprankov.mikhail@gmail.com

  6. #46
    Pointer
    Регистрация
    12.08.2009
    Адрес
    Россия, Киров
    Возраст
    38
    Сообщений
    19
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Ну так давишь его пальцем одной руки и второй рукой с отверткой ковыряешься по сторонам, где защелки. Через некоторое время выскочит как миленький.
    Если хочешь его достать, значит думаешь впаиваться?,.. геморно это. Лучше вставить пины в ответную часть.

    Судя по подписи пассат не дизельный. Т.е. педаль не электронная, а там уже совсем другая схема.

  7. #47
    Phaeton
    Регистрация
    10.06.2008
    Адрес
    Россия, 33 регион
    Возраст
    43
    Сообщений
    3,340
    Записей в дневнике
    1
    Спасибо +
    Получено: 79
    Отправлено: 39

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от M-SERG Посмотреть сообщение
    Судя по подписи пассат не дизельный. Т.е. педаль не электронная, а там уже совсем другая схема.
    Педаль электроней не бывает, с чего решил, что тока на дизелях электронная педаль?
    есть вопросы, пишите saprankov.mikhail@gmail.com

  8. #48
    Pointer
    Регистрация
    05.06.2010
    Сообщений
    1
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию SOS nyzhna sxema Cruise Control System(CCS) na passat 1,9tdi 1997 AHU!!!!!!!!!!!!!!!!

    SOS nyzhna sxema Cruise Control System(CCS) na passat 1,9tdi 1997 AHU!!!!!!!!!!!!!!!!

  9. #49
    Знатный Перец Клуба VW Passat B5! Аватар для bde
    Регистрация
    27.10.2008
    Адрес
    В розыске
    Сообщений
    7,072
    Записей в дневнике
    5
    Спасибо +
    Получено: 359
    Отправлено: 326

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от al88f Посмотреть сообщение
    В прошлом году руки так и не дошли до установки, взялся сейчас
    Аналогично!

    Всем привет!

    Решил замутить антикризисный вариант. Кнопки выдрал из старой мыши, выключатель из старого телефонного аппарата, провода взял взаймы с работы

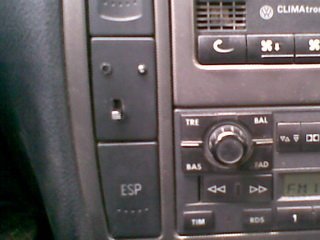

    Вот что в итоге получилось:

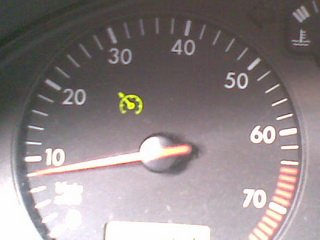

    Выключателем включается и выключается круиз, две кнопочки - это SET(-) и RES(+). Итого цена вопроса 0 рублей (если не считать пиво) и два часа работы

    Огромное спасибо EDD XXI за идею такого вот "антикризисного" варианта а также за помощь в добыче электросхем и пояснений к ним!!!

  10. #50
    Pointer
    Регистрация
    04.06.2009
    Адрес
    Беларусь, Могилев
    Возраст
    41
    Сообщений
    36
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    И я себе хочу такой антикризисный вариант где найти схемы на мой АНН. ЭЛЬЗЫ у меня нету. Может кто поможет.Так понимаю нужно: 1 кнопка с фиксацией,2 кнопки без фиксации,провода,vag com, схемы(вот их у меня и нету),желание(хоть отбавляй).

    --- Добавлено чуть позже ---

    Устроит схема типа:
    (+) ____\______ пин х разъем у
    (+)|__________ пин х1 разъем у1

    (-) ____\______ пин х2 разъем у2
    (-) |__________ пин х3 разъем у3

    (on\off) ___\____ пин х4 разъем у4
    (on\off)|_______ пин х5 разъем у5

    или я ошибаюсь? подскажите кто может,
    Последний раз редактировалось sanja_z; 16.06.2010 в 20:12.

  11. #51
    Знатный Перец Клуба VW Passat B5! Аватар для bde
    Регистрация
    27.10.2008
    Адрес
    В розыске
    Сообщений
    7,072
    Записей в дневнике
    5
    Спасибо +
    Получено: 359
    Отправлено: 326

    1 Вы не можете благодарить!

    По умолчанию

    sanja_z, Вот схема для твоего двигателя:
    Вложение 7423
    Расшифровка цветов проводов:
    Вложение 7425

    Описание к схеме:
    Вложение 7424

  12. #52
    Знатный Перец Клуба VW Passat B5! Аватар для bde
    Регистрация
    27.10.2008
    Адрес
    В розыске
    Сообщений
    7,072
    Записей в дневнике
    5
    Спасибо +
    Получено: 359
    Отправлено: 326

    1 Вы не можете благодарить!

    По умолчанию

    Я себе делал так (ногами не пинать, рисовал чиста для себя)

  13. #53
    Pointer
    Регистрация
    04.06.2009
    Адрес
    Беларусь, Могилев
    Возраст
    41
    Сообщений
    36
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    bde спасибо! буду пробывать. А можно поподробнее в ваге: 01-двигатель, 11- логин(если можно для АНН)...
    Последний раз редактировалось sanja_z; 16.06.2010 в 21:51.

  14. #54
    Golf
    Регистрация
    21.11.2009
    Адрес
    Беларусь, Минск
    Возраст
    31
    Сообщений
    578
    Спасибо +
    Получено: 2
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    sanja_z
    01-двигатель
    11 - логин/вход
    11463 - активировать или 16167 - деактивировать
    выход

  15. #55
    Знатный Перец Клуба VW Passat B5! Аватар для bde
    Регистрация
    27.10.2008
    Адрес
    В розыске
    Сообщений
    7,072
    Записей в дневнике
    5
    Спасибо +
    Получено: 359
    Отправлено: 326

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от dimm&ddr Посмотреть сообщение
    sanja_z
    01-двигатель
    11 - логин/вход
    11463 - активировать или 16167 - деактивировать
    выход
    Все правильно Это для всех двигателей одинаково делается.

  16. #56
    Phaeton Аватар для EDD XXI
    Регистрация
    02.08.2008
    Адрес
    РОДИНА ЧУГУННОГО МЕТЕОРИТА (c)Kimi
    Возраст
    45
    Сообщений
    4,910
    Спасибо +
    Получено: 157
    Отправлено: 105

    0 Вы не можете благодарить!

    По умолчанию

    о , а тема то жива
    98AFN,дизелил слегка.02AWT,жралза двоих,
    теперь дизель-тигуан прет как танк

  17. #57
    Lupo
    Регистрация
    31.01.2011
    Адрес
    г. Ноябрьск, ЯНАО
    Возраст
    35
    Сообщений
    240
    Спасибо +
    Получено: 11
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Очень интересно если есть возможность и тема актуальна, буду благодарен. Andrey240@yandex.ru
    Последний раз редактировалось Andrey240; 01.05.2011 в 06:21.

  18. #58
    Lupo Аватар для FireShock
    Регистрация
    16.10.2010
    Адрес
    Москва
    Возраст
    36
    Сообщений
    128
    Спасибо +
    Получено: 0
    Отправлено: 12

    0 Вы не можете благодарить!

    По умолчанию

    Кто мне не безвозмездно поможет подключить круиз-контроль в Москве?
    Пока заменили ручку и от нее висят провода, которые должны быть подключены к ECU.
    Passat B5+, декабрь 2004, 1.8T, AWT
    WWWZZZ3BZ5E109343

  19. #59
    Phaeton
    Регистрация
    10.06.2008
    Адрес
    Россия, 33 регион
    Возраст
    43
    Сообщений
    3,340
    Записей в дневнике
    1
    Спасибо +
    Получено: 79
    Отправлено: 39

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от FireShock Посмотреть сообщение
    Кто мне не безвозмездно поможет подключить круиз-контроль в Москве?
    Пока заменили ручку и от нее висят провода, которые должны быть подключены к ECU.
    Осталось тока 4 провода к жгуту прикрутитьЯ их прям в косу в коробе ЭБУ подключил, делов 30 мин с перекурами, главное по схеме поглядеть цвет нужных проводов в косе
    есть вопросы, пишите saprankov.mikhail@gmail.com

  20. #60
    Lupo Аватар для den_hope
    Регистрация
    21.10.2009
    Адрес
    Беларусь, Барановичи
    Возраст
    30
    Сообщений
    148
    Спасибо +
    Получено: 2
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Всем доброго времени суток. Вот и я изучил обе темы , купил переключатель, провод, набрался смелости и замутил себе круиз, все прошло гладко, только сразу не правильно поставил датчик положения рулевого колеса, но с помощью форума разобрался. Всем спасибо за статьи хорошие!
    Passat B5 edition variant 2000год , 1.9 TDI PD ATJ, клима, 5мкпп, круиз
