    dmx4444, и ссылка не грузится

    Название: 45345.jpg
Просмотров: 84

Размер: 19.5 Кб Название: 654.jpg
Просмотров: 77

Размер: 13.9 Кб

    попробуй на http://s1.ipicture.ru/

    или на http://www.radikal.ru/default.aspx

    или грузи здесь значок - вставить изображение

  2. #242
    Phaeton Аватар для EDD XXI
    Регистрация
    02.08.2008
    Адрес
    РОДИНА ЧУГУННОГО МЕТЕОРИТА (c)Kimi
    Возраст
    45
    Сообщений
    4,909
    Спасибо +
    Получено: 157
    Отправлено: 104

    0 Вы не можете благодарить!

    По умолчанию

    dmx4444, теперь видно. Я бы теперь еще и выключатель ON исключил, заменив его на кусок провода. Т15а/7 и Т15а/10 можно смело между собой соединять
    98AFN,дизелил слегка.02AWT,жралза двоих,
    теперь дизель-тигуан прет как танк

  3. #243
    Pointer
    Регистрация
    22.06.2010
    Адрес
    Минск
    Сообщений
    47
    Спасибо +
    Получено: 0
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Заработало!!! Круиз - классная штука, понял как мне её не хватало. Спасибо всем за помощь.

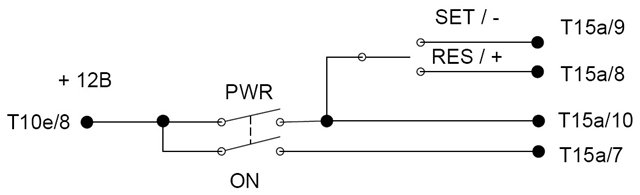

    С позволения топикстартера оставлю свою схемку как наследие.
    - Предохранитель решил не использовать, т.к. в штатном подрулевом переключателе его нет, и, более того, предохранитель круиза совмещен с ABS, управлением двигателя и стопами.
    - По ЭЛЬЗЕ у меня питание нужно брать 8-го контакта T10e, а не с 4-го, что и подтвердилось на практике.
    - Вопреки совету EDD XXI навсегда соединить Т15а/7 и Т15а/10 между собой, решил сделать максимально похоже на штатные режимы. Положение 1-off и Положение 2-on совместил, повесив на один выключатель. Плюс лампочка на приборке не мозолит глаза.

    Еще раз спасибо форуму.
    Последний раз редактировалось dmx4444; 12.07.2012 в 01:25.
    VW Passat B5.5 Variant 1.9TDI AVB 2001 МКПП, Clima, коплектация BASIS

  4. #244
    Pointer
    Регистрация
    06.01.2011
    Адрес
    Киефф
    Возраст
    31
    Сообщений
    6
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Уважаемые гуру электрики и электроники,
    Являюсь обладателем пепелаца Шкода Суперб с AWT мотором. Уже не один раз перечитывал все околокруизные темы, но так и не понял самого основного - схемы подключения. Сегодня как раз прикупил подрулевой 3U0953513D01, тот что с качелькой сбоку. На нем круизные проводки выведены в отдельный разъем с тоненькими пинами, тот, который ребята колхозят с ЮСБ колодок. Так вот, ручка есть, ЮСБ колодку найду в закромах, а вот как смастерить косу проводов и как ее правильно воткнуть - ни бэ ни мэ. Очень прошу, ткните носом для тумака. Схему видел, но втыкаю на нее аки козел на ворота. Подскажите, плиз!
    И еще вопрос: не критично ли сделать верзку проводов от подрулевого в провода БУДа, чтобы не разбирать сами колодки?

  5. #245
    Phaeton Аватар для EDD XXI
    Регистрация
    02.08.2008
    Адрес
    РОДИНА ЧУГУННОГО МЕТЕОРИТА (c)Kimi
    Возраст
    45
    Сообщений
    4,909
    Спасибо +
    Получено: 157
    Отправлено: 104

    0 Вы не можете благодарить!

    По умолчанию

    sternmacher, несколькими постами выше, я описывал на пальцах работу переключателя. У тебя разница только в том, что нажатии качельки вверх это положение 3-res, ​все остальное один в один. Врезаться можешь и в жгут
    98AFN,дизелил слегка.02AWT,жралза двоих,
    теперь дизель-тигуан прет как танк

  6. #246
    Pointer
    Регистрация
    06.01.2011
    Адрес
    Киефф
    Возраст
    31
    Сообщений
    6
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    EDD XXi,
    Спасибо большое, но что-то мои куриные мозги никак не поймут всех глубин... Может сможет кто изобразить схему, на которой будет графически нарисован разъем переключателя и два разъема (белый и оранженвый) в БУДе с прорисованными проводками между нужными колодками? Ребята, кто из Киева, за такую картинку готов при встрече выставить 2 л лучшего пива! Эх, жаль что я не в Москве...
    Последний раз редактировалось sternmacher; 10.07.2012 в 00:31.

  7. #247
    Lupo
    Регистрация
    11.05.2012
    Возраст
    27
    Сообщений
    129
    Спасибо +
    Получено: 1
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    а есть у кого картинка с распиновкой разъема Т15? ну чтобы наглядно.. и еще, так толком и не понял про распиновку на подрулевом.. может кто на картинке номера подписать.. всем огромное спасибо. )

    --- Добавлено чуть позже ---

    посути сросил тоже самое что и до меня пост ))

  8. #248
    Lupo
    Регистрация
    11.05.2012
    Возраст
    27
    Сообщений
    129
    Спасибо +
    Получено: 1
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    никто не подскажет?

  9. #249
    Phaeton Аватар для EDD XXI
    Регистрация
    02.08.2008
    Адрес
    РОДИНА ЧУГУННОГО МЕТЕОРИТА (c)Kimi
    Возраст
    45
    Сообщений
    4,909
    Спасибо +
    Получено: 157
    Отправлено: 104

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Sam_b5 Посмотреть сообщение
    никто не подскажет?
    иногда полезно в базу знания заглядывать http://passat-b5.ru/showthread.php?t=152245
    98AFN,дизелил слегка.02AWT,жралза двоих,
    теперь дизель-тигуан прет как танк

  10. #250
    Lupo
    Регистрация
    11.05.2012
    Возраст
    27
    Сообщений
    129
    Спасибо +
    Получено: 1
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    читал, не понимаю все равно что подключать куда )

  11. #251
    Touareg
    Регистрация
    13.04.2007
    Адрес
    Беларусь, Могилев
    Возраст
    30
    Сообщений
    2,048
    Спасибо +
    Получено: 132
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Sam_b5 Посмотреть сообщение
    а есть у кого картинка с распиновкой разъема Т15? ну чтобы наглядно.. и еще, так толком и не понял про распиновку на подрулевом.. может кто на картинке номера подписать.. всем огромное спасибо. )
    В эльзе посмотри. Там есть распиновка. На фишке номера контактов подписаны.
    B5 2000, 2.5 TDI был AFB->AYM железо, AFB насос+гибридные форсунки , был tiptronic стала механика BMW e39 2,5 TDS+ чип, touring

  12. #252
    Lupo
    Регистрация
    11.05.2012
    Возраст
    27
    Сообщений
    129
    Спасибо +
    Получено: 1
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    так, отлично, осталось определится какой из разъемов на этой планке Т15.
    или они тоже подписанны?

  13. #253
    Phaeton Аватар для EDD XXI
    Регистрация
    02.08.2008
    Адрес
    РОДИНА ЧУГУННОГО МЕТЕОРИТА (c)Kimi
    Возраст
    45
    Сообщений
    4,909
    Спасибо +
    Получено: 157
    Отправлено: 104

    0 Вы не можете благодарить!

    По умолчанию

    в эльзе цвет указан разъемов и проводов
    и почему ты решил что у тебя тоже есть Т15. Сейчас посмотрел в эльзе для АФН 98 года, нету тебя Т15
    98AFN,дизелил слегка.02AWT,жралза двоих,
    теперь дизель-тигуан прет как танк

  14. #254
    Lupo
    Регистрация
    11.05.2012
    Возраст
    27
    Сообщений
    129
    Спасибо +
    Получено: 1
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    а какой у меня? или круиз не поставить?

  15. #255
    Phaeton Аватар для EDD XXI
    Регистрация
    02.08.2008
    Адрес
    РОДИНА ЧУГУННОГО МЕТЕОРИТА (c)Kimi
    Возраст
    45
    Сообщений
    4,909
    Спасибо +
    Получено: 157
    Отправлено: 104

    0 Вы не можете благодарить!

    По умолчанию

    А это у тебя надо спросить, что за двигло прячется под твоим капотом. К сожалению экстрасенсов на форуме нет
    98AFN,дизелил слегка.02AWT,жралза двоих,
    теперь дизель-тигуан прет как танк

  16. #256
    Lupo
    Регистрация
    11.05.2012
    Возраст
    27
    Сообщений
    129
    Спасибо +
    Получено: 1
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    AFN 1.9

  17. #257
    Phaeton Аватар для EDD XXI
    Регистрация
    02.08.2008
    Адрес
    РОДИНА ЧУГУННОГО МЕТЕОРИТА (c)Kimi
    Возраст
    45
    Сообщений
    4,909
    Спасибо +
    Получено: 157
    Отправлено: 104

    0 Вы не можете благодарить!

    По умолчанию

    на седьмой странице, на схеме обозначены все разъемы и провода с их цветами AFN.pdf
    98AFN,дизелил слегка.02AWT,жралза двоих,
    теперь дизель-тигуан прет как танк

  18. #258
    Lupo
    Регистрация
    11.05.2012
    Возраст
    27
    Сообщений
    129
    Спасибо +
    Получено: 1
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    огромное спасибо, буду разбираться

    --- Добавлено чуть позже ---

    проводку спаял, подрулевой поставил, активировал, по ваг кому все работает.. да и на практике тоже..
    новая проблемма. лампочка на приборке долна гореть при включении круиза? фонариком посветил, пиктограмма есть. там лампочки или впаянные светодиоды?

    --- Добавлено чуть позже ---

    прочитал тут про кодирование приборки под опции. так ли это? есть мнения?

  19. #259
    Lupo
    Регистрация
    11.05.2012
    Возраст
    27
    Сообщений
    129
    Спасибо +
    Получено: 1
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    тишина..

  20. #260
    Знатный Перец Клуба VW Passat B5! Аватар для bde
    Регистрация
    27.10.2008
    Адрес
    В розыске
    Сообщений
    7,068
    Записей в дневнике
    5
    Спасибо +
    Получено: 359
    Отправлено: 326

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Sam_b5 Посмотреть сообщение
    лампочка на приборке долна гореть при включении круиза?
    У тебя скорей всего не будет - машина старовата
    Цитата Сообщение от Sam_b5 Посмотреть сообщение
    Passat b5, 1998г,
    --- Добавлено чуть позже ---

    Цитата Сообщение от Sam_b5 Посмотреть сообщение
    прочитал тут про кодирование приборки под опции. так ли это? есть мнения?
    Сигнал на включение лампы приборки дает ЭБУ двигателя.
