Разборка сиденья

[Бутанол]

Всем привет. Извините если боян, но в поиске и базе не нашел. Посмотрите в Эльзе как снимается пластиковый обвес водительского сиденья (внизу, где электрорегулировки и память). Очень нужно до крепежа добраться

[1967s]

Бутанол

накладку со стороны центрального тоннеля можно попробовать снять без снятия сиденья......а вот накладку со стороны двери - только СНЯВ всё сиденье...

будешь снимать??? - дам всё с картинками...

[Бутанол]

Давай, буду снимать

[1967s]

Давай, буду снимать

ок..поехали :

Снятие сиденья :

1. отсоединить АКБ! ( подушки безопасности)

Сдвинуть сиденье вперед.
– Расклипсовать заглушку -1- из защитной накладки со стороны тоннеля -3-, выкрутить винт -2-, расклипсовать защитную накладку из салазок сиденья -стрелка A- и снять -стрелка B-.
– Расклипсовать заглушку -4- из защитной накладки со стороны порога -6-, выкрутить винт -5-, расклипсовать защитную накладку из салазок сиденья -стрелка С- и снять -стрелка D-.
– Сдвинуть сиденье назад.
– Выкрутить винты -7- (23 Нм).
– Выдвинуть сиденье назад из салазок.

[/url]

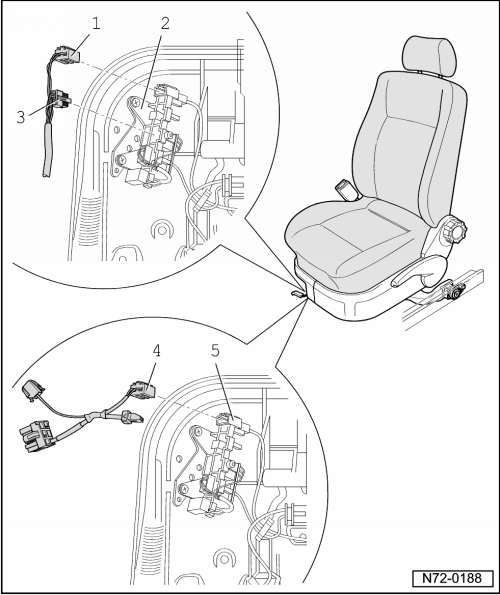

2. Приподнять сиденье спереди так, чтобы под ним открылся доступ к жгутам проводов и коммутационному блоку

(ВНИМАНИЕ!
Электростатические разряды могут вызвать непроизвольное срабатывание подушки безопасности. Поэтому механик перед отсоединением запального провода и "массы" должен снять с себя электростатический заряд. Для этого можно коснуться, например, неокрашенной металлической части замка двери.)

– Отсоединить жгут проводов боковой подушки безопасности -1- от коммутационного блока -2-.
– Если имеется, отсоединить штекер обогрева сиденья -3- от коммутационного блока.
– Вставить штекер -4-адаптера подушки безопасности -VAS 5094- в корпус штекерного разъема -5-.
– Если адаптер подушки безопасности -VAS 5094- не подходит к корпусу штекерного разъема, использовать адаптер подушки безопасности -VAS 5232/1-.

[/url]


Снятие накладок :

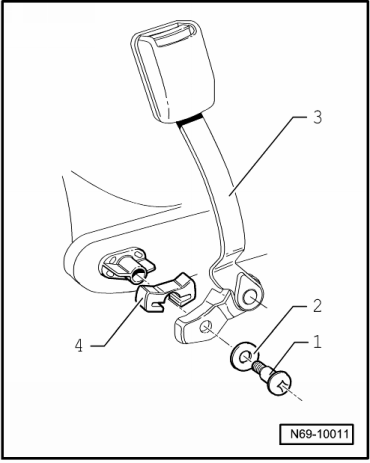

1. снять замок ремня безопасности

– В автомобилях с сигналом непристегнутого ремня безопасности отсоединить жгут проводов от основания сиденья.
– Выкрутить винт -1- (24 Нм).
– Снять пружинную шайбу -2-, замок ремня -3- и упор -4- с основания сиденья

(рисунок зеркальный - для обоих передних сидений!)

[/url]

2.

– Расклипсовать заглушку -1-, выкрутить винт -2-.
– Расклипсовать правую накладку сиденья -3-.
– Выкрутить винты -4- и -5-.
– Отсоединить штекерный разъем -6-.
– Расклипсовать левую накладку сиденья -7-.

[/url]


если нужно - могу и всё остальное дать - снятие коммутационных блоков, переключателей, приводов регуклировок и тд и тп...

[ALEX94]

будешь снимать??? - дам всё с картинками...

а почему бы всем не дать ???
мне тоже интересно

[1967s]

а почему бы всем не дать ???
мне тоже интересно

пользуйтесь на здоровье...я ж не знаю, что это кому-то ещё интересно..

[ALEX94]

пасиба

[Бутанол]

1967s
Спасибо, все получилось
